| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | Zion communication OR OEM |
| Orzecznictwo: | CE, RoHS, VDE, UL |
| Numer modelu: | KABEL U/FTP CAT6A |
| Minimalne zamówienie: | 10 km |
| Szczegóły pakowania: | 305M, 1000FT, Pudełko, Paleta |
| Czas dostawy: | 25 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1000KM / miesiąc |
| Konduktor: | 23 AWG lita goła miedź | Pary: | 4 pary |
|---|---|---|---|
| Izolacja: | Skóra-pianka 1,35 mm | Zabarwienie: | Niebiesko-biały/niebieski, pomarańczowo-biały/pomarańczowy |
| Ogólna Tarcza: | Indywidualna para osłona, folia Al / PET, folia na zewnątrz | Przewód spustowy: | 0,40 ± 0,005 mm TC |
| Zgrywanie sznurka: | Bawełna | Kurtka zewnętrzna: | PVC , PVC CM , PVC CMR , LSZH |
| High Light: | Kabel sieciowy CAT6 o niskim zadymieniu,kabel sieciowy LSZH CAT6,kabel sieciowy CAT6 szpuli |
||

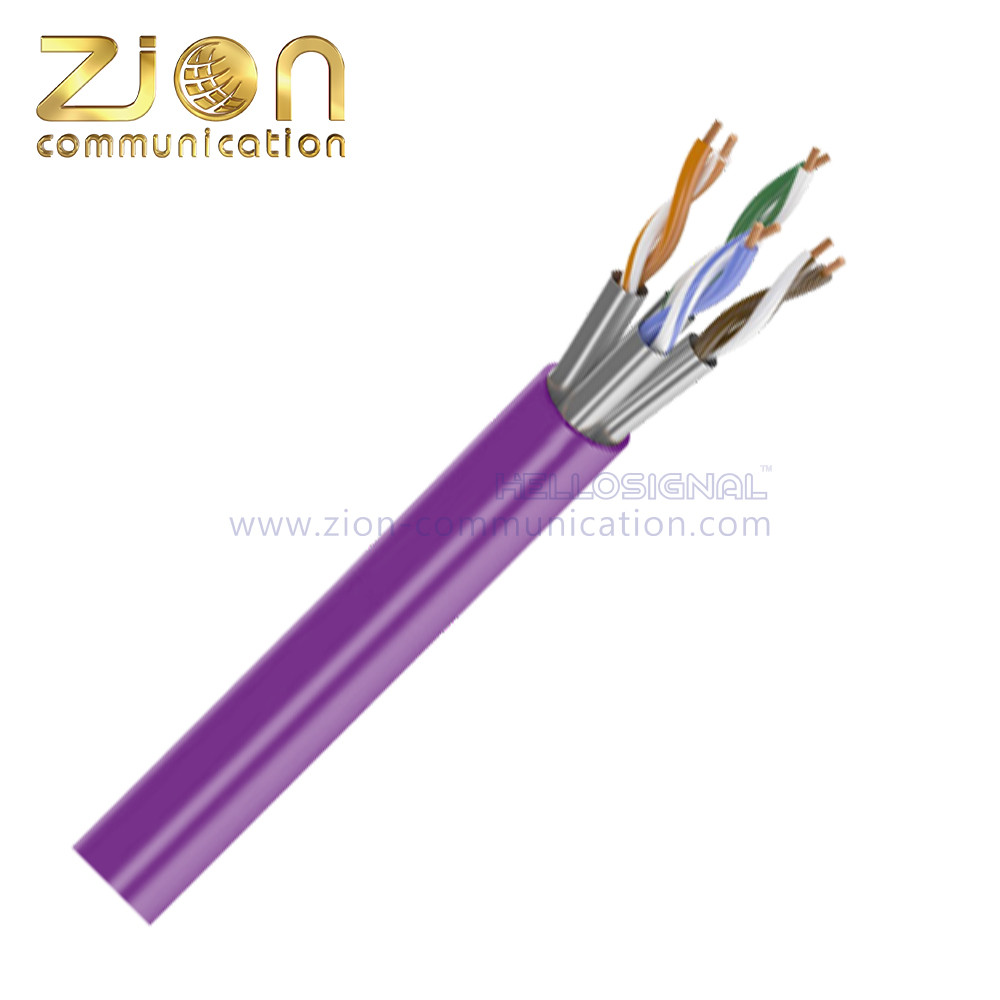

Kabel sieciowy CAT6A U/FTP MIEDZIANY o niskim zadymieniu LSZH 600MHZ 305m
| KABEL U/FTP CAT6A | ||||||||||
| |
||||||||||
| ZGODNOŚĆ (Standard odniesienia i certyfikaty) | ||||||||||
| IEC/ISO 61156-5;ANSI/TIA568C.2;ISOIIEC 11801 | ||||||||||
| Wsparcie aplikacji | ||||||||||
| • Nadaje się do okablowania strukturalnego w pomieszczeniach. | ||||||||||
| • Do transmisji cyfrowych i analogowych sygnałów głosowych i danych. | ||||||||||
| • Szczególnie nadaje się do wszystkich zastosowań klasy EA. | ||||||||||
| • ISDN, Ethernet 10 Base-T, Fast Ethernet 100 Base-T, Gigabit Ethernet 1000Base-T, 10G Base-T.(IEEE 802.3). | ||||||||||
| • Token Ring4/16Mbit/s,TP-PMD/TP/DDI 125Mbit/s, ATM 155Mbit/s.(IEEE802.5). | ||||||||||
| Budowa | Parametry elektryczne | |||||||||
| Konduktor: | 23 AWG lita goła miedź | Impedancja | 4 - 100 MHz: 100 ± 15 omów | |||||||
| Pary: | 4 pary | 100 - 200 MHz: 100 ± 22 omów | ||||||||
| Izolacja: | Skóra-pianka 1,35 mm | 200 - 500 MHz: 100 ± 32 omów | ||||||||
| Kolory izolacji: | Niebiesko-biały/niebieski, pomarańczowo-biały/pomarańczowy | Max.przewodnik DC Odporność 20 ℃ |
8,7 omów/100m | |||||||
| Zielono-biały/zielony, brązowo-biały/brązowy | ||||||||||
| Ogólna tarcza: | Indywidualna para osłona, folia Al / PET, folia na zewnątrz | Res.niewyważenie (%) | Maks.2,5 | |||||||
| Przewód spustowy: | 0,40 ± 0,005 mm TC | Para do ziemi Asymetria pojemności |
330 pF/100m | |||||||
| Zgrywanie sznurka: | Bawełna | |||||||||
| Kurtka zewnętrzna: | PVC , PVC CM , PVC CMR , LSZH | Impedancja transferu | Maksymalnie 10 mOhm/m @100Mhz | |||||||
| Temp. instalacji | -30 - 50 ℃ | |||||||||
| Temp. pracy | -20 - 75 ℃ | |||||||||
| Charakterystyka wydajności | ||||||||||
| Częstotliwość | RL (Min.) |
Strata wtrąceniowa (maks.) | Opóźnienie propagacji (maks.) | Opóźnienie pochylenia (maks.) | NASTĘPNY (Min.) |
PSNEXT (min.) | ELNEXT (min.) | PSELNEXT (min.) | ||
| MHz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m | ||
| 1 | 20,0 | 2,1 | 570 | 45 | 74,3 | 72,3 | 67,8 | 64,8 | ||
| 4 | 23,0 | 3,8 | 552 | 45 | 65,3 | 63,3 | 55,8 | 52,8 | ||
| 10 | 25,0 | 6,0 | 545 | 45 | 59,3 | 57,3 | 47,8 | 44,7 | ||
| 16 | 25,0 | 7,6 | 543 | 45 | 56,2 | 54,2 | 43,7 | 40,7 | ||
| 20 | 25,0 | 8,5 | 542 | 45 | 54,8 | 52,8 | 41,8 | 38,8 | ||
| 31,25 | 25,0 | 10,7 | 540 | 45 | 51,9 | 49,9 | 37,9 | 34,9 | ||
| 62,5 | 21,5 | 15,4 | 539 | 45 | 47,4 | 45,4 | 31,9 | 28,9 | ||
| 100 | 20,1 | 19,8 | 538 | 45 | 44,3 | 42,3 | 27,8 | 24,8 | ||
| 200 | 18,0 | 29,0 | 537 | 45 | 39,8 | 37,8 | 21,8 | 18,8 | ||
| 300 | 17,3 | 36,4 | 536 | 45 | 37,1 | 35,1 | 18,3 | 15,3 | ||
| 400 | 17,3 | 43,0 | 536 | 45 | 35,3 | 33,3 | 15,8 | 12,8 | ||
| 500 | 17,3 | 45,3 | 536 | 45 | 33,8 | 31,8 | 13,8 | 10,8 | ||
| Uwaga: Powyższa wydajność transmisji dla 100M, 20±2 ℃ w testowanych warunkach. | ||||||||||
| Właściwości fizyczne kurtki | ||||||||||
| Kurtka | ||||||||||
| Starzenie się | Zimne zagięcie | |||||||||
| Przedmiot | Okres starzenia | 100°*24H*7D | Zimny okres | -20±2°C*4H | ||||||
| Przed starzeniem się | Po starzeniu | Promień gięcia | 8 * kabel OD | |||||||
| PCV | Wytrzymałość na rozciąganie | ≥13,5 MPa | ≥12,5 MPa | Brak widocznych pęknięć | ||||||
| Wydłużenie | ≥150% | ≥125% | ||||||||
| ŁSZH | Wytrzymałość na rozciąganie | ≥10,0 MPa | ≥8,0 MPa | Brak widocznych pęknięć | ||||||
| Wydłużenie | ≥125% | ≥100% | ||||||||
| PE | Wytrzymałość na rozciąganie | ≥10,0 MPa | ≥8,0 MPa | Brak widocznych pęknięć | ||||||
| Wydłużenie | ≥350% | ≥350% | ||||||||
| Nr części | Opis | |||||||||
| NR 7112322 | U/FTP CAT6A 4PR 23AWG PVC XXX | |||||||||
| NR 7112323 | U/FTP CAT6A 4PR 23AWG PVC CM XXX | |||||||||
| NR 7112324 | U/FTP CAT6A 4PR 23AWG PVC CMR XXX | |||||||||
| NR 7112326 | U/FTP CAT6A 4PR 23AWG LSZH XXX | |||||||||
