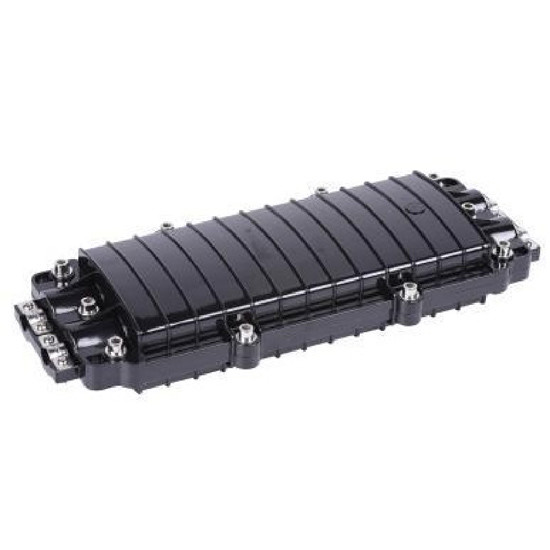

Światłowodowe zamknięcie spawu poziomego-ZCSC-H024-04(7231104)

Indeks techniczny

Model nr.			ZCSC-H024-04(7231104)
Kolor			Czarny
Pojemność			24 rdzenie
Poziom ochrony			IP68
Materiał			PC, PC+ABS, PP
Metoda uszczelniania wlotów			Śruba mechaniczna
Wlot/wylot			2+2
Wlot portu kablowego			Ф15
Gniazdo kabla wyjściowego			Ф15
Wymiar (dł. * szer. * głęb., MM)			406*168*74
Rozmiar pudełka wewnętrznego (MM)			415*185*90
Rozmiar pudełka zewnętrznego (MM)			465*430*385
Waga brutto (KG)			20
Szt./karton (szt.)			20

Schemat wymiarów: (mm)

Rys. 1: Widok z góry Rys. 2: Widok z boku Rys. 3: Widok z przodu

Przegląd

KOMUNIKACJA ZION Model nr ZCSC-H024-04 jest jednym z głównych urządzeń punktów dostępowych użytkowników, stosowanym do połączeń ochronnych i dystrybucji pomiędzy dwoma lub więcej kablami.Podstawową funkcją jest podłączenie kabla dystrybucyjnego i kabla wewnętrznego na wolnym powietrzu.Jest szeroko stosowany w systemach komunikacyjnych, telewizji kablowej, systemach sieci światłowodowych i innych ze względu na stabilną strukturę, dobre właściwości uszczelniające i łatwą konstrukcję.

Informacje o produktach

• Korpus wykonany jest z wysokiej jakości tworzywa sztucznego o dobrej wytrzymałości;
• Dzięki dobrej wodoodpornej konstrukcji, światłowodowe zamknięcie splotu może być stosowane pod ziemią i w powietrzu.
• 3.3Bądź wyposażony w 2 tace spawów (każda pojemność to 12 rdzeni) (szczegóły na rys. 4);
• Doskonała konstrukcja prowadzenia włókien zapewnia promień krzywizny światłowodu i wystarczającą ilość miejsca do przechowywania włókien.

Przewożenie i przechowywanie

• Unikaj deszczu, nasłonecznienia i ściskania podczas transportu
• Produkty należy przechowywać w magazynie unikając wilgoci, słońca, ognia.

Temperatura przechowywania powinna wynosić od 25℃～+40℃

Uwaga: Części specjalne, które łatwo ulegają uszkodzeniu podczas transportu, należy starannie zabezpieczyć.
