Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | HELLOSIGNAL® OR OEM |
Numer modelu: | Rozdzielacz światłowodowy jednomodowy typu FBT |
Minimalne zamówienie: | 20 sztuk |
Szczegóły pakowania: | 10 szt. / Plastikowa torba |
Czas dostawy: | Zwykle 25 dni po otrzymaniu wpłaty. |
Zasady płatności: | T/T |
Możliwość Supply: | Bez limitu |
Operating Wavelength (nm): | 1310,1490,1550nm | Coupling Ration (%): | 1-50% |
---|---|---|---|
Bandwidth (nm): | 20nm | Operating Temperature (℃): | -40 ~ 70 |
Fiber Connector: | SC FC LC ST | ||
High Light: | rozdzielacz światłowodowy,rozdzielacz optyczny PLC |

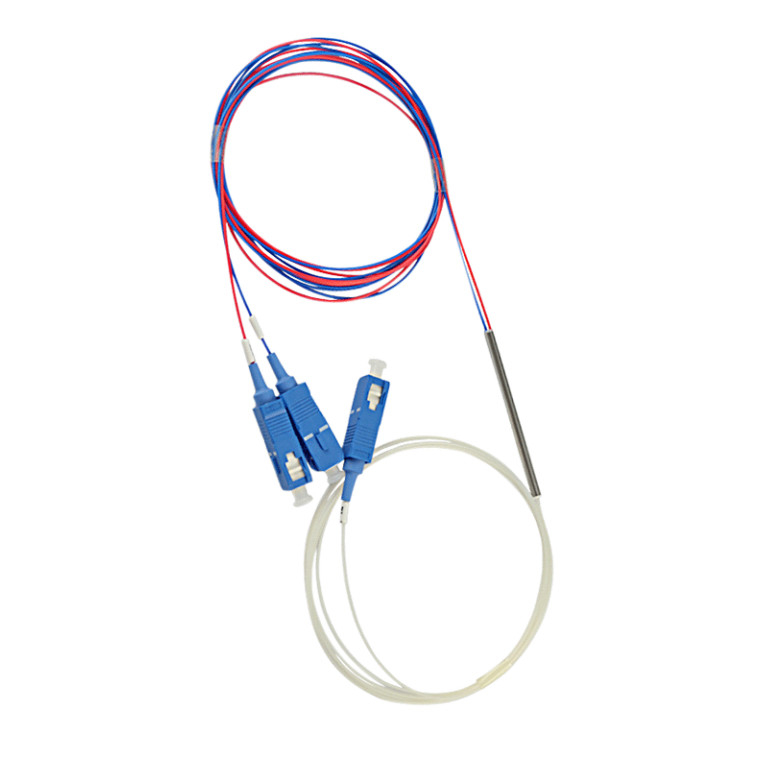

Wejście wyjście | Rozdzielacz światłowodowy 1×2 jednomodowy typu FBT | ||||||||
Rodzaj włókna | 9/125 SMF-28 lub określony przez klienta | ||||||||
Robocza długość fali (nm) | 1310,1490,1550 nm | ||||||||
Współczynnik sprzęgania (%) | 1-50% | ||||||||
Przepustowość (nm) | 20 nm | ||||||||
Typowa strata wtrąceniowa (dB) | ≤3,2 | ||||||||
Straty zależne od polaryzacji (dB) | ≤0,1 | ||||||||
Jednorodność (dB) | ≤0,9 | ||||||||
Kierunkowość (dBm) | ≥60 | ||||||||
Jednorodność (dB) | 0,5 | ||||||||
Typowe straty zależne (dB) | ≤0,15 | ||||||||
Stabilność temperaturowa (dB/ºC) | ≤0,002 | ||||||||
Temperatura pracy (℃) | -40 ~ 70 | ||||||||
Temperatura przechowywania (℃) | -40 ~ 85 | ||||||||
Światłowód | gołe włókno, luźne włókno rurowe | ||||||||
Złącze światłowodowe | SC FC LC ST | ||||||||
Marka | HELLOSIGNAL® LUB OEM | ||||||||
Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | ||||||||
Minimalne zamówienie | 20szt |
Rozdzielacz światłowodowy FBT (zwany także sprzęgaczem światłowodowym) to urządzenie, które dzieli światło światłowodowe na kilka części w określonym stosunku.Rozgałęźniki światłowodowe różnią się od rozgałęźników światłowodowych PLC metodami rozdzielania.Rozdzielacz światłowodowy można wyprodukować za pomocą światłowodu jednomodowego, wielomodowego 62,5 i wielomodowego 50. Można je również dostosować za pomocą
Złącza LC, LC/APC, SC, SC/APC, FC, FC/APC i ST lub niezłączone.
Jeśli chodzi o rozgałęźniki światłowodowe 1 * 2, możesz również poprosić o szczegóły dotyczące różnych współczynników podziału, takich jak 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 i 99/1.
Większość rozgałęźników optycznych dostępnych w tubie luźnej 900 µm i gołym włóknie 250 µm.Łączniki 1×2 i 2×2 są standardowo wyposażone w ochronną metalową tuleję zakrywającą szczelinę.Wyższe liczniki wyjściowe są zbudowane z pudełkiem chroniącym rozdzielające komponenty.
Parametr | Łącznik szerokopasmowy | Podwójne okno | Wielomodowy łącznik światłowodowy | ||||||
Stopień | P | A | P | A | P | A | |||
Operacyjna długość fali (mm) |
1310,1550 lub pasmo C + L | 1310 i 1550 | 850 lub 1310 lub Określ | ||||||
Szerokość pasma operacyjnego (mm) | ±40 | ±40 | ±40 | ||||||
Typowe straty nadmiarowe (dB) | <0,7 | <0,1 | <0,07 | <0,1 | <0,4 | <0,7 | |||
Strata wtrąceniowa (dB) | 50/50 | <3.4 | <3.6 | <3.4 | <3.6 | <3,7 | <4,0 | ||
40/60 | <4,4/2,6 | <47/2,8 | <4,4/2,6 | <4,7/2,8 | <4,7/2,7 | <5,0/3,0 | |||
30/70 | <57/1,9 | <6,0/2,0 | <5,7/1,9 | <6,0/2,0 | <6,0/2,1 | <6,3/2,4 | |||
20/80 | <7,6/1,25 | <8,0/1,3 | <7,6/1,25 | <8,0/1,3 | <7,8/1,4 | <1/1,7 | |||
10/90 | <10,65/0,65 | <10,9/0,08 | <10,65/0,65 | <10,9/0,8 | <11,2/0,9 | <11,6/1,2 | |||
5/95 | <13,8/0,4 | <14,1/0,5 | <13,8/0,4 | <14,1/0,5 | <14,5/0,7 | <15,0/1,0 | |||
3/97 | <16,15/0,3 | <16,5/0,4 | <16,15/0,3 | <16,5/0,4 | <16,15/0,3 | <16,5/0,4 | |||
2/98 | <18,05/0,25 | <18,45/0,35 | <18,05/0,25 | <18,45/0,3 | <18,6/0,6 | <19,4/0,9 | |||
1/99 | <21,15/0,2 | <21,65/0,3 | <21,15/0,2 | <21,65/0,3 | <22/0,5 | <22,8/0,8 | |||
Utrata zależna od polaryzacji | <0,1 | <0,15 | <0,17 | <0,15 | |||||
Kierunkowość (dB) | >50 | >35 | |||||||
Temperatura pracy (℃) | -40~+70 | ||||||||
Temperatura przechowywania (℃) | -40~+85 | ||||||||
Uwaga: Powyższe specyfikacje dotyczą urządzeń bez złącza.Dodaj dodatkowe straty 0,2 dB na złącze. |
A | B | C | D | mi | F | G | H | I | |
Tryb | Stopień | Długość fali | Port | Rodzaj włókna | Pakiet | Średnica włókna | Współczynnik sprzężenia | Typ złącza | |
1=WBC 2=DWC 3=MMC Z=Dostosowane | 1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490 /1550 Z=Dostosowane |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62,5/125 Z=Dostosowane |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250um 1=900um 2=2,0mm 3=3,0 mm |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Dostosowane |
