Robocza długość fali (nm): | 1260 ~ 1650 nm | Długość włókna: | 1m lub 1,5m lub wymagane |
---|---|---|---|
Temperatura pracy (℃): | -40 ~ 85 | Typ złącza: | SC/APC, SC/UPC, LC FC ST |
High Light: | rozdzielacz światłowodowy,rozdzielacz optyczny PLC |
Typ rozdzielacza PLC | Rozdzielacz PLC 1×64 | ||||||||
Typ konfiguracji | 1×64 | ||||||||
Robocza długość fali (nm) | 1260 ~ 1650 nm | ||||||||
Długość włókna | 1m lub 1,5m lub wymagane | ||||||||
Kierunkowość (≥) dB | 55 | ||||||||
Styl opakowania | Moduł ABS | ||||||||
Rodzaj włókna | Jednomodowy G657A1 lub G652D | ||||||||
Średnica włókna | 2,0 mm, 3,0 mm | ||||||||
Straty zależne od polaryzacji (≤) dB | 0,4 | ||||||||
Straty zależne od długości fali (≤) dB | 0,8 | ||||||||
Typowe straty wtrąceniowe (≤) dB | 19.7 | ||||||||
Straty wtrąceniowe (≤) dB | 21.2 | ||||||||
Jednorodność strat (≤) dB | 0,8 | ||||||||
Temperatura pracy (℃) | -40 ~ 85 | ||||||||
Temperatura przechowywania (℃) | -40 ~ 85 | ||||||||
Wymiary opakowania uszczelniającego (mm) | 141*115*18 | ||||||||
Typ złącza | SC/APC, SC/UPC, LC FC ST | ||||||||
Marka | HELLOSIGNAL® LUB OEM | ||||||||
Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | ||||||||
Minimalne zamówienie | 20szt |

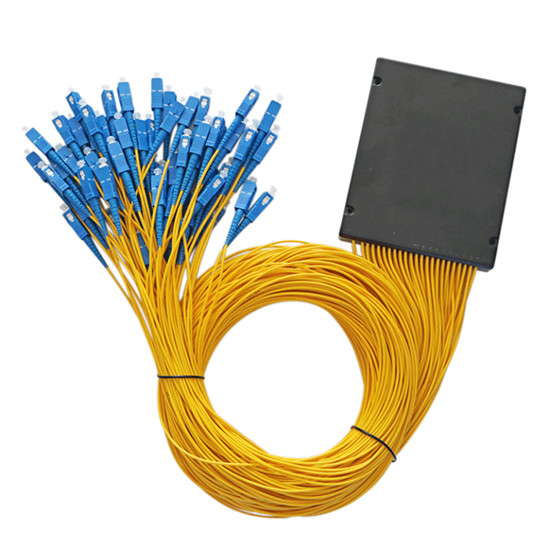

Rozdzielacz optyczny PLC 1 × 64 Rozdzielacz światłowodowy jednomodowy Typ modułu ABS ze złączem SC ze złączem SC jest zainstalowany PLC typu rura stalowa wewnątrz pudełka ABS z kablem światłowodowym o średnicy 2,0 mm lub 3,0 mm.Teleweaver oferuje różnorodne moduły i produkty rozgałęźników pudełkowych i kasetowych.Ten moduł rozdzielacza PLC to moduł z tworzywa sztucznego zwany pudełkiem ABS z wytrzymałymi płaszczami z włókien o grubości od 2 mm do 3 mm bez złączy.Dostępne są również projekty dostosowane do potrzeb klientów, zadzwoń lub napisz do nas o wszystkim, czego potrzebujesz, a nie widzisz tutaj.
Parametr | 1 x N rozdzielacz PLC;Rozdzielacz PLC 2 x N | ||||||||
Parametr | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Robocza długość fali (mm) | 1260~1650 | ||||||||
Rodzaj włókna | G657A1 lub dostosowane | ||||||||
Tłumienie wtrąceniowe (dB) (klasa P/S) |
1 x N | 3,8/4,0 | 7,2/7,4 | 10,3/10,7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23,8/24,2 | |
2 x N | 3,9/4,2 | 7,3/7,6 | 10,5/11 | 14,4/14,6 | 17,4/17,9 | 21,0/21,5 | 24,5/25,0 | ||
Jednorodność strat (dB) | < 0,4 | < 0,6 | < 0,8 | < 1,0 | < 1,5 | < 2,0 | < 2,5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Strata odbiciowa (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Kierunkowość (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Straty zależne od długości fali (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1,0 | < 1,0 | < 1,0 | ||
Długość włókna (m) | 1m lub dostosowane | ||||||||
Stabilność temperaturowa (-20~+80°C) | < 0,5 | ||||||||
Temperatura pracy (°C) | – 20~+80 | ||||||||
Temperatura przechowywania (°C) | – 40~+80 | ||||||||
Maksymalne przekazanie mocy (mW) | 500,0 | ||||||||
Uwaga: Powyższe specyfikacje dotyczą urządzeń bez złącza.Dodaj dodatkowe straty 0,2 dB na złącze. |
A | B | D | F | F | |||||
Port | Pakiet | Średnica włókna | Długość włókna | Złącze | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Goły 2=Bez bloków 3=Moduł skrzynki ABS 4=Wstaw skrzynkę 5=Typ palety 6=montaż w stojaku Z=Dostosowane |
0=250um 1=900um 2=2,0 mm 3=3,0 mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Dostosowane |
0=Brak 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Dostosowane |
