| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | HELLOSIGNAL® OR OEM |
| Numer modelu: | Rozdzielacz PLC |
| Minimalne zamówienie: | 20 sztuk |
| Szczegóły pakowania: | 10 szt. / Plastikowa torba |
| Czas dostawy: | Zwykle 25 dni po otrzymaniu wpłaty. |
| Zasady płatności: | T/T |
| Możliwość Supply: | Bez limitu |
| Robocza długość fali (nm): | 1260 ~ 1650 nm | Długość włókna: | 1m |
|---|---|---|---|
| Temperatura pracy (℃): | -40 ～ 85 | Typ złącza: | SC/APC, SC/UPC, LC FC ST |
| High Light: | rozdzielacz światłowodowy,rozdzielacz optyczny PLC |
||
1*4/1*8/1*16/1*32 jednomodowy/wielomodowy ze złączami SC LC FC ST/APC UPC FBT/PLC SPLITER OPTYCZNY

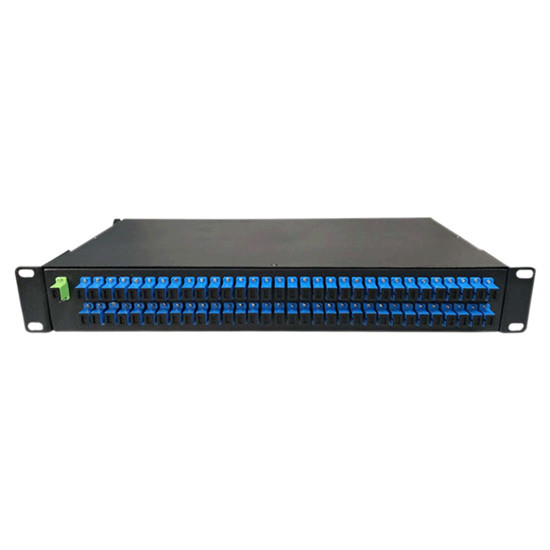

| Typ rozdzielacza PLC | Rozdzielacz PLC 1×64 | ||||||||
| Typ konfiguracji | 1×64 | ||||||||
| Robocza długość fali (nm) | 1260 ~ 1650 nm | ||||||||
| Długość włókna | 1m | ||||||||
| Kierunkowość (≥) dB | 55 | ||||||||
| Styl opakowania | 19-calowy ODF montowany w stojaku | ||||||||
| Rodzaj włókna | Jednomodowy G657A1 lub G652D | ||||||||
| Średnica włókna | 0,9 mm, 2,0 mm, 3,0 mm | ||||||||
| Straty zależne od polaryzacji (≤) dB | 0,4 | ||||||||
| Straty zależne od długości fali (≤) dB | 0,8 | ||||||||
| Typowe straty wtrąceniowe (≤) dB | 19.7 | ||||||||
| Straty wtrąceniowe (≤) dB | 21.2 | ||||||||
| Jednorodność strat (≤) dB | 2.5 | ||||||||
| Temperatura pracy (℃) | -40 ～ 85 | ||||||||
| Temperatura przechowywania (℃) | -40 ～ 85 | ||||||||
| Wymiary opakowania uszczelniającego (mm) | 485*75*195 | ||||||||
| Typ złącza | SC/APC, SC/UPC, LC FC ST | ||||||||
| Marka | HELLOSIGNAL® LUB OEM | ||||||||
| Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | ||||||||
| Minimalne zamówienie | 20szt | ||||||||
Rozdzielacz PLC 1 × 64 Bezblokowy mini rura stalowa Światłowodowy rozdzielacz PLC, jednomodowy, złącza SC/APC 900 μm.Rozdzielacz planarnego obwodu świetlnego (PLC) jest rodzajem optycznego urządzenia do zarządzania energią, które jest wytwarzane przy użyciu krzemionkowej technologii falowodów optycznych.Charakteryzuje się niewielkimi rozmiarami, wysoką niezawodnością, szerokim zakresem długości fal roboczych i dobrą jednolitością między kanałami i jest szeroko stosowany w sieciach PON do realizacji optycznego podziału mocy sygnału. Huiyuan oferuje całą serię rozdzielaczy 1xN i 2xN, które są dostosowane do konkretnych Aplikacje.Wszystkie produkty spełniają wymagania GR-1209-CORE i GR-1221-CORE.
| Parametr | 1 x N rozdzielacz PLC;Rozdzielacz PLC 2 x N | ||||||||
| Parametr | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
| Robocza długość fali (mm) | 1260~1650 | ||||||||
| Rodzaj włókna | G657A1 lub dostosowane | ||||||||
| Tłumienie wtrąceniowe (dB) (klasa P/S) |
1 x N | 3,8/4,0 | 7,2/7,4 | 10,3/10,7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23,8/24,2 | |
| 2 x N | 3,9/4,2 | 7,3/7,6 | 10,5/11 | 14,4/14,6 | 17,4/17,9 | 21,0/21,5 | 24,5/25,0 | ||
| Jednorodność strat (dB) | < 0,4 | < 0,6 | < 0,8 | < 1,0 | < 1,5 | < 2,0 | < 2,5 | ||
| PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
| Strata odbiciowa (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| Kierunkowość (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| Straty zależne od długości fali (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1,0 | < 1,0 | < 1,0 | ||
| Długość włókna (m) | 1m lub dostosowane | ||||||||
| Stabilność temperaturowa (-20~+80°C) | < 0,5 | ||||||||
| Temperatura pracy (°C) | – 20~+80 | ||||||||
| Temperatura przechowywania (°C) | – 40~+80 | ||||||||
| Maksymalne przekazanie mocy (mW) | 500,0 | ||||||||
Uwaga: Powyższe specyfikacje dotyczą urządzeń bez złącza.Dodaj dodatkowe straty 0,2 dB na złącze.
| A | B | D | F | F | |||||
| Port | Pakiet | Średnica włókna | Długość włókna | Złącze | |||||
| 0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Goły 2=Bez bloków 3=Moduł skrzynki ABS 4=Wstaw skrzynkę 5=Typ palety 6=montaż w stojaku Z=Dostosowane |
0=250um 1=900um 2=2,0 mm 3=3,0 mm |
0=0,5m 1=1,0m 2=1,5m 3=2,0m 4=3,0m 5=4,0m Z=Dostosowane |
0=Brak 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Dostosowane |
