| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Zion communication OR OEM |
| Orzecznictwo: | ISO, CE, RoHS, UL |
| Numer modelu: | Falisty kabel koncentryczny RF |
| Minimalne zamówienie: | 1 km |
| Szczegóły pakowania: | 100M, 300M, drewniana rolka, karton |
| Czas dostawy: | 25 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1000KM / miesiąc |
| Wewnętrzny przewodnik: | Miedziana rura falista | Izolacja: | spieniony PE |
|---|---|---|---|
| Zewnętrzny przewodnik: | Pierścieniowa rura miedziana falista | Kurtka: | PE, czarny |
| Moc szczytowa: | 310 kW | Napięcie szczytowe: | 5,6 kV |

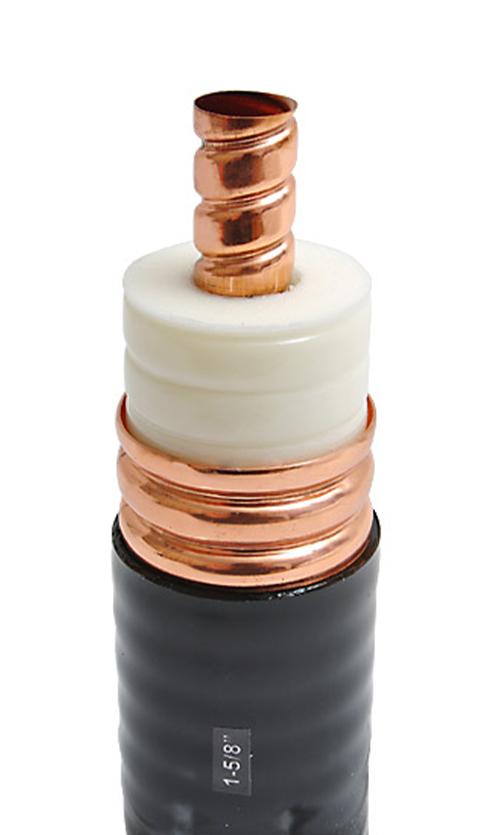

| 1-5/8" RF falisty kabel koncentryczny 50 omów NR 7101114 |
||
| Parametry konstrukcyjne: | ||
| Wewnętrzny przewodnik | Rura miedziana falista 17,30 ± 0,15 mm | |
| Izolacja | 42,50 ± 0,30 mm Spieniony PE | |
| Zewnętrzny dyrygent | 46,50 ± 0,20 mm pierścieniowa falista rura miedziana | |
| Kurtka | 49,50±0,30 mm PE, czarny | |
| Grubość płaszcza | > 1,30 mm | |
| Aplikacja | ||
Parametry elektryczne: |
||
| Pojemność | 76 pF/m |  |
| Impedancja | 50 omów | |
| Prędkość propagacji | 0,88 | |
| Szczytowa moc znamionowa | 310 KW | |
| Napięcie szczytowe | 5,6 kV | |
| Rezystancja izolacji | >10000 MΩ.km | |
| Napięcie izolacji | 15 KV | |
| Wewnętrzna rezystancja przewodu DC | 1,50 Ω/km | |
| Rezystancja zewnętrznego przewodu DC | 0,60 Ω/km | |
| VSWR | ||
| 800MHz-1000MHz | 1.15 | |
| 1700MHz-2500MHz | 1.15 | |
| 2500MHz-2700MHz | 1.15 | |
| Właściwości mechaniczne i środowiskowe: | ||
| Promień gięcia (pojedyncze zagięcie) | 280 mm | |
| Promień gięcia (powtarzane zagięcie) | 500 mm | |
| Zakres temperatur roboczych | -55 do +85 ℃ | |
| Wymiary kabli | 49,50 ± 0,30 mm | |
| Tłumienie (20 ℃): | ||
| Częstotliwość (MHz) | Tłumienie (dB/100m) | Średnia moc (KW) |
| 200 | 1.08 | 11.80 |
| 450 | 1,86 | 7.45 |
| 800 | 2.60 | 5.34 |
| 900 | 2,78 | 4,97 |
| 1000 | 2,89 | 4,68 |
| 1500 | 3.6 | 4.25 |
| 1800 | 4.22 | 3.26 |
| 2000 | 4.51 | 3.05 |
| 2200 | 4,79 | 2,87 |
| 2500 | 5.19 | 2.64 |
| 2700 | 5.42 | 2.43 |
| Informacje o zamówieniu: | ||
| Cechowanie | HELLOSIGNAL 1 KABEL KONCENTRYCZNY RF 5/8" ××× M | |
| Pakiet | Zapytana długość na drewnianym bębnie | |
| Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | |
| Marka | HELLOSIGNAL® LUB OEM | |
