Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Zion communication OR OEM |
Orzecznictwo: | ISO, UL, CE, RoHS |
Numer modelu: | Kabel koncentryczny RG59 |
Minimalne zamówienie: | 30 km |
Szczegóły pakowania: | 305M, 1000FT, drewniana rolka, karton |
Czas dostawy: | 25 dni roboczych |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 3000KM / miesiąc |
Konduktor: | 22 AWG pne | Izolacja: | stały PE |
---|---|---|---|
TARCZA: | Oplot z czystej miedzi 95% pokrycia | Kurtka: | PCV CM |
Kolor: | Czarny biały | Pakiet: | 305M, 1000FT, drewniana rolka, karton |

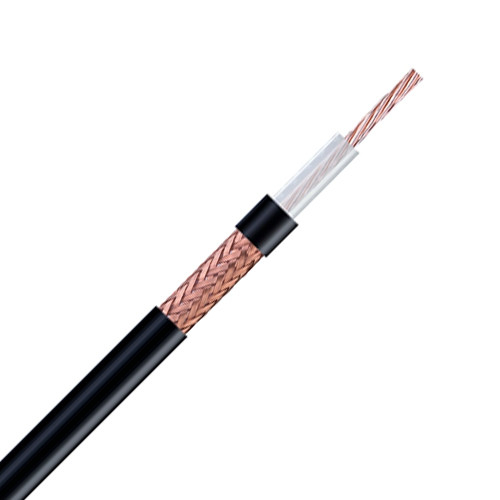

RG59 ST BC 85% CCA PVC Kabel koncentryczny CCTV 75 Ohm NR 7100173 |
||||
Parametry konstrukcyjne: | ||||
Wewnętrzny przewodnik | 0,025 cala/0,64 mm/22 AWG przed naszą erą | |||
Dielektryk | 0,148 cala/3,7 ± 0,05 mm litego PE | |||
Tarcza | 0.12mm/34AWG aluminium platerowane miedzią (85%) | |||
Kurtka | 0,230 cala/6,00 ± 0,1 mm PCW | |||
Aplikacja | Do użytku w dłuższych odcinkach CCTV | |||
Parametry elektryczne: | ||||
Rezystancja przewodu wewnętrznego | 54 omów/km przy 20℃ | |||
Pojemność | 67±2 pF/m | |||
Impedancja | 75 ± 3 Ω | |||
Strata zwrotu | między 5 a 1000 MHz: > 22 dB | |||
Prędkość propagacji | 0,66 | |||
Test iskiernika (VAC) | 3 | |||
Właściwości mechaniczne i środowiskowe | ||||
Promień gięcia kabla | 10-krotna średnica kabla | |||
Zakres temperatur roboczych | -20℃do 65℃ | |||
Średnice kabli | 0,230 cala/6,00 ± 0,1 mm PCW | |||
Przekrój | ||||
Tłumienie (20 ℃): | ||||
Częstotliwość (MHz) | Maksymalne tłumienie (dB/100 stóp) | Maksymalne tłumienie (dB/100m) | ||
5 | 0,87 | 2,70 | ||
50 | 2,90 | 9.00 | ||
100 | 4.15 | 12.87 | ||
200 | 5,98 | 18.54 | ||
550 | 10.32 | 31,98 | ||
750 | 12.20 | 37,81 | ||
865 | 13.27 | 41.15 | ||
1000 | 14.40 | 44,65 | ||
Informacje o zamówieniu: | ||||
Cechowanie | HELLOSIGNAL RG59 ST BC 85% CCA KABEL KONCENTRYCZNY PVC CCTV 7100173 ×××M/FT | |||
Pakiet | Zapytana długość na szpuli, pudle, plastikowej szpuli, drewnianej szpuli, palecie… | |||
Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | |||
Marka | HELLOSYGNAŁ®LUB OEM |
