Trwałość: | Typowa zmiana <0,3dB, 200 kojarzeń | Zamienność: | ≤0,2 dB |
---|---|---|---|
Czasy podłączania: | ≤ 500 | Wytrzymałość na rozciąganie: | >70N |
Temperatura pracy (℃): | -40 do + 85°C |
Kodeks Syjonu | Opis Syjonu | |||||||||||||||||||||||||||||||||||||||||||

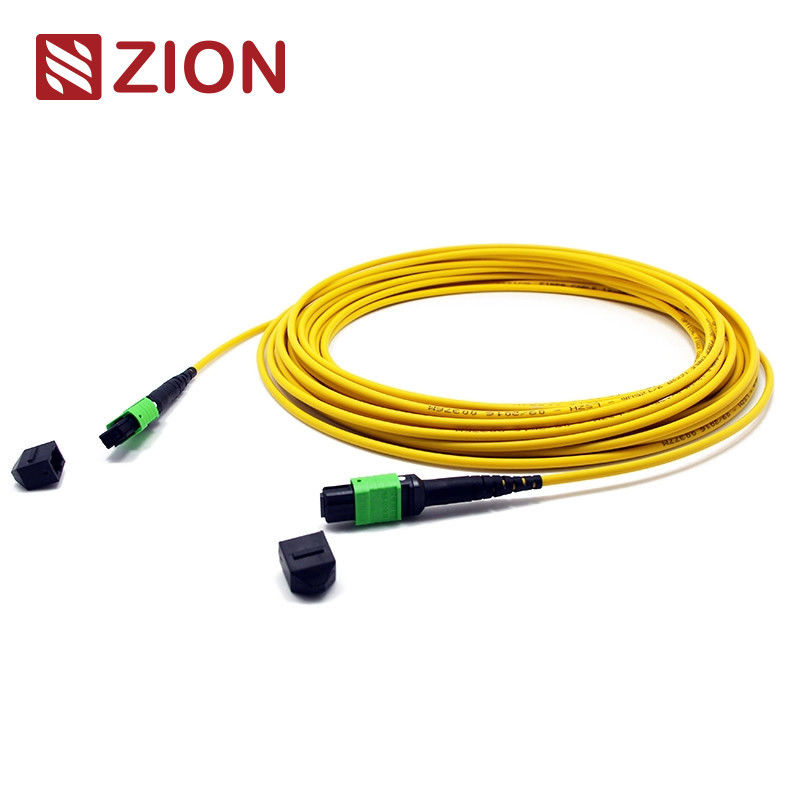

ZCM1152HIA1X | MPO żeńskie do MPO żeńskie SM 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki | |||||||||||||||||||||||||||||||||||||||||||
|
Standard przemysłowy złączy:
|
Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C | ||||||||
Zgodny z 10G Fibre Channel | ||||||||
40G i 100G IEEE 802.3 |
Specyfikacje optyczne:
Elementy specyfikacji. | Pojedynczy tryb (APC 8 stopni polerowany) | Wielomodowy (PC Flat Polish) | ||||||
utrata wkładki (MPO) (IEC 61300-3-34) |
Standardowa strata:≤0,75dB (maks.), ≤0,50dB (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
||||||
Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
Strata zwrotu (MPO) | ≥60dB(Polerowanie 8 stopni) | ≥25 dB | ||||||
Strata powrotna (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Trwałość | <0,3dBtypowa zmiana, 200 kojarzeń | |||||||
Zamienność | ≤0,2 dB | |||||||
Wytrzymałość na rozciąganie | >70N | |||||||
Czasy podłączania | ≤500 | |||||||
Temperatura pracy (℃) | ·-40 do + 85°C |
Cechy: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Aplikacja: | ||||||||||||||||||||||||||||||||||||||||||||
|
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Push Pull Tab dla Senko MPO
Rysunek patchcordu światłowodowego MPO-MPO 12F.
Długość całkowita (L) (m) | długość tolerancji (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | „+0,5% x L/-0 |
Trzy metody połączenia pomagają zachować właściwą polaryzację MTP/MPO
Rozwiązanie polaryzacji Base-24
Aby nadążyć za zwiększonym zapotrzebowaniem na wyższą przepustowość, wprowadzono 24-włóknowy kabel MTP/MPO, aby ułatwić migrację do sieci 100G.Podwaja gęstość okablowania 12-włóknowego w tej samej przestrzeni, co zmniejsza liczbę włókien, pozwala na mniej ścieżek kablowych i poprawia przepływ powietrza.Utrzymanie biegunowości okablowania Base-24 MTP/MPO jest jednak bardziej skomplikowane.Firma OMC zaleca kabel trunkingowy MTP/MPO typu A (od klucza do klucza).Dzięki naszej kasecie typu A i typu AF nie ma już potrzeby stosowania kabla krosowego A-do-A.Metoda połączenia jest przedstawiona na poniższym obrazku |
Gorący KABEL TRUNK firmy Zion Communication
Kodeks Syjonu | Opis Syjonu | |||||||
7236001 | ZCM1122HIA1X | MPO żeńskie do MPO żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MPO Niestandardowe mierniki | ||||||
7236002 | ZCM1152HIA1X | MPO żeńskie do MPO żeńskie SM 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki | ||||||
7236003 | ZCM1127HLA1X | MPO żeńskie do MPO żeńskie OM3 3,0 mm LSZH 12 włókien Patchcord MPO Niestandardowe mierniki | ||||||
7236004 | ZCM1157HLA1X | MPO żeńskie do MPO żeńskie OM3 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki | ||||||
7236005 | ZCM1128HMA1X | MPO żeńskie do MPO żeńskie OM4 3,0 mm LSZH 12 włókien Patchcord MPO Niestandardowe mierniki | ||||||
7236006 | ZCM1158HMA1X | MPO żeńskie do MPO żeńskie OM4 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki | ||||||
7236007 | ZCM2122HIA1X | MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki | ||||||
7236008 | ZCM2152HIA1X | MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki | ||||||
7236009 | ZCM2127HLA1X | MTP żeńskie do MTP żeńskie OM3 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki | ||||||
7236010 | ZCM2157HLA1X | MTP żeńskie do MTP żeńskie OM3 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki | ||||||
7236011 | ZCM2128HMA1X | MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki | ||||||
7236012 | ZCM2158HMA1X | MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki |
Opakowania
Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towaru.Opakowanie można dostosować. | ||||||||
Usługa OEM/ODM dla Ciebie
1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza | ||||||||
2. Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłkowe | ||||||||
3. Inny poziom jakości. |
