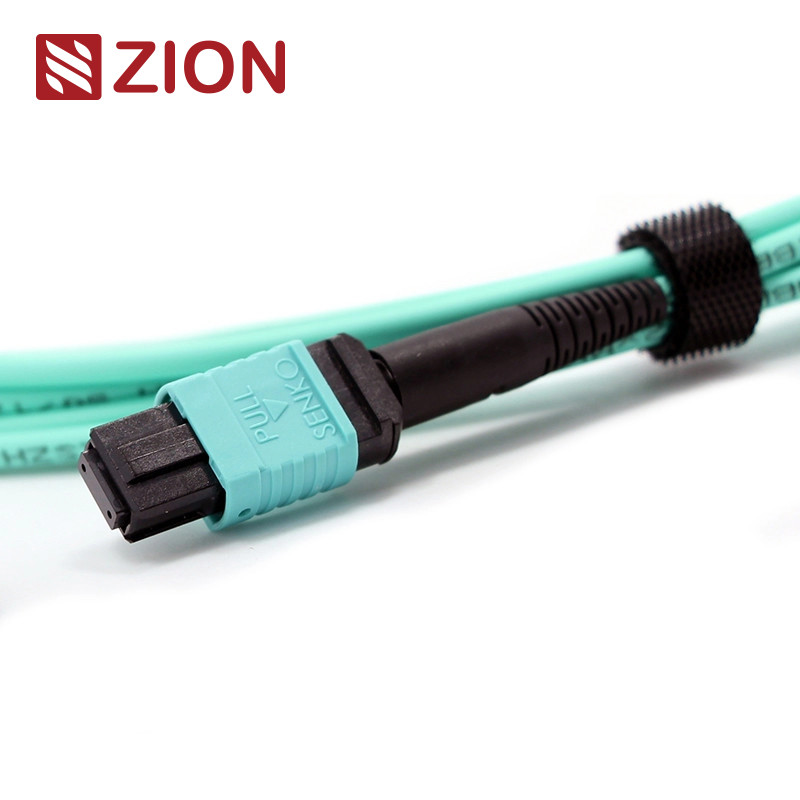

MTP żeńskie do MTP żeńskie OM3 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki
Kod Syjonu i opis
Kodeks Syjonu
Opis Syjonu
ZCM2157HLA1X
MTP żeńskie do MTP żeńskie OM3 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki
Złącze MTP jest rodzajem złącza światłowodowego.MTP (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MTP o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, stosowaniu światłowodów w budynkach oraz aplikacjach połączeń wewnętrznych wewnątrz optycznych urządzeń nadawczo-odbiorczych, takich jak urządzenie optyczne , 40G, 100G, QSFP+.
Rozróżnia się typy złączy MTP zgodnie z przepisami IEC 61754-7: liczba żył (numer tablicy), główka męska (męska, żeńska), polaryzacja (PC lub APC).
Patchcord światłowodowy MTP-MTP 3,0 mm LSZH.Kabel MTP Fibre Patch Cord jest zakończony złączem MTP na obu końcach.Patchcord światłowodowy MTP łączy ze sobą moduły MTP jako stałe łącze.Patchcord światłowodowy jest dostępny z 12, 24, 48,60,72,96,144 włóknami.Obsługa rozwiązań centrów danych o prędkości do 10/40/100 Gb/s.Zazwyczaj są one przystosowane do łączenia kaset, paneli lub wzmocnionych wyjść MTP oraz do ułatwiania szybkiego wdrażania okablowania szkieletowego o dużej gęstości w centrach danych i innych środowiskach o dużej liczbie włókien.Poza tym MTP zapewnia również dużą elastyczność i wygodę, gdy trzeba zmienić styl złącza w panelach krosowych.Zamiast zmieniać złącze na magistrali kablowej, po prostu zainstaluj nową kasetę z nowym typem złącza po stronie krosownicy panelu krosowniczego.
Patchcord światłowodowy 12F MTP-MTP jest przeznaczony do bezpośrednich połączeń optycznych 40G QSFP+ SR4, 40G QSFP+ CSR4 i 100G QSFP28 SR4 oraz do centrów danych o dużej gęstości.
Standard przemysłowy złączy:
Złącze
Odniesienie
Szczegóły mieszkaniowe
Jednomodowy MTP
EIA/TIA-604-5
SM APC: Zielone złącza + czarny boot (Standard Loss MTP) SM APC: żółte złącza + czarny bagażnik (bardzo niskie straty MTP)
Wielomodowy MTP
EIA/TIA-604-5
OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MTP) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MTP) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MTP)
Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe)
Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6)
≤0,3dB
≤0,3dB
Strata zwrotu (MTP)
≥60dB(Polerowanie 8 stopni)
≥25 dB
Strata powrotna (LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
Trwałość
<0,3dBtypowa zmiana, 200 kojarzeń
Zamienność
≤0,2 dB
Wytrzymałość na rozciąganie
>70N
Czasy podłączania
>600
Temperatura pracy (℃)
·-40 do + 85°C
Cechy:
Niska strata wtrąceniowa, wysoka strata powrotna
Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 4,8,12 i 24
Ekonomiczne rozwiązanie do masowego zakańczania światłowodów
Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach
Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy
Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza
Dobra powtarzalność i wymienialność
Aplikacja:
Wszystkie złącza MTP firmy OMC pochodzą od Senko/Nissin/Sumitomo.Kabel krosowy MTP to rodzaj zespołów kabli o dużej gęstości, które są zwykle stosowane w trzech obszarach.
Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia
Światłowód do budynku
Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym.
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Push Pull Tab dla Senko MTP
Schemat kabla magistrali MTP-MTP 24F.
Długość całkowita (L) (m)
długość tolerancji (cm)
0<L<1
+5/-0
1<L<10
+10/-0
10<L<40
+15/-0
40<L
„+0,5% x L/-0
Trzy metody połączenia pomagają zachować właściwą polaryzację MTP/MTP
Rozwiązanie polaryzacji Base-24
Aby nadążyć za zwiększonym zapotrzebowaniem na wyższą przepustowość, wprowadzono 24-włóknowy kabel MTP/MPO, aby ułatwić migrację do sieci 100G.Podwaja gęstość okablowania 12-włóknowego w tej samej przestrzeni, co zmniejsza liczbę włókien, pozwala na mniej ścieżek kablowych i poprawia przepływ powietrza.Utrzymanie biegunowości okablowania Base-24 MTP/MPO jest jednak bardziej skomplikowane.Firma OMC zaleca kabel trunkingowy MTP/MPO typu A (od klucza do klucza).Dzięki naszej kasecie typu A i typu AF nie ma już potrzeby stosowania kabla krosowego A-do-A.Sposób połączenia przedstawiono na poniższym obrazku
Gorący KABEL TRUNK firmy Zion Communication
Kodeks Syjonu
Opis Syjonu
7236001
ZCM1122HIA1X
MPO żeńskie do MPO żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MPO Niestandardowe mierniki
7236002
ZCM1152HIA1X
MPO żeńskie do MPO żeńskie SM 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki
7236003
ZCM1127HLA1X
MPO żeńskie do MPO żeńskie OM3 3,0 mm LSZH 12 włókien Patchcord MPO Niestandardowe mierniki
7236004
ZCM1157HLA1X
MPO żeńskie do MPO żeńskie OM3 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki
7236005
ZCM1128HMA1X
MPO żeńskie do MPO żeńskie OM4 3,0 mm LSZH 12 włókien Patchcord MPO Niestandardowe mierniki
7236006
ZCM1158HMA1X
MPO żeńskie do MPO żeńskie OM4 3,0 mm LSZH 24 włókna Patchcord MPO Niestandardowe mierniki
7236007
ZCM2122HIA1X
MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki
7236008
ZCM2152HIA1X
MTP żeńskie do MTP żeńskie SM 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki
7236009
ZCM2127HLA1X
MTP żeńskie do MTP żeńskie OM3 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki
7236010
ZCM2157HLA1X
MTP żeńskie do MTP żeńskie OM3 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki
7236011
ZCM2128HMA1X
MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH 12 włókien Patchcord MTP Niestandardowe mierniki
7236012
ZCM2158HMA1X
MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH 24 włókna Patchcord MTP Niestandardowe mierniki
Opakowania
Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towarów.Pakowanie można dostosować.
Usługa OEM/ODM dla Ciebie
1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza
