| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | HELLOSIGNAL® OR OEM |
| Minimalne zamówienie: | 50 SZT |
| Szczegóły pakowania: | 10 sztuk/plastikowa torba |
| Czas dostawy: | Zwykle 25 dni po otrzymaniu wpłaty. |
| Zasady płatności: | T/T |
| Możliwość Supply: | bez limitu |
| Trwałość: | <0,3dBtypowa zmiana, 200 kojarzeń | Zamienność: | ≤0,2 dB |
|---|---|---|---|
| Test wkładania i wyciągania: | 500 razy, IL<0,5dB | Wytrzymałość na rozciąganie: | >70N |
| Temperatura pracy (℃）: | -40 do + 85°C | ||
| High Light: | Kable światłowodowe MPO do LC,8 włókien Kabel światłowodowy MPO do LC |
||
SC LC FC ST/APC UPC 0.9/2.0/3.0mm jednomodowy/wielomodowy kabel krosowy/pigtaile PVC/LSZH.
| Kodeks Syjonu | Opis Syjonu | |||||||

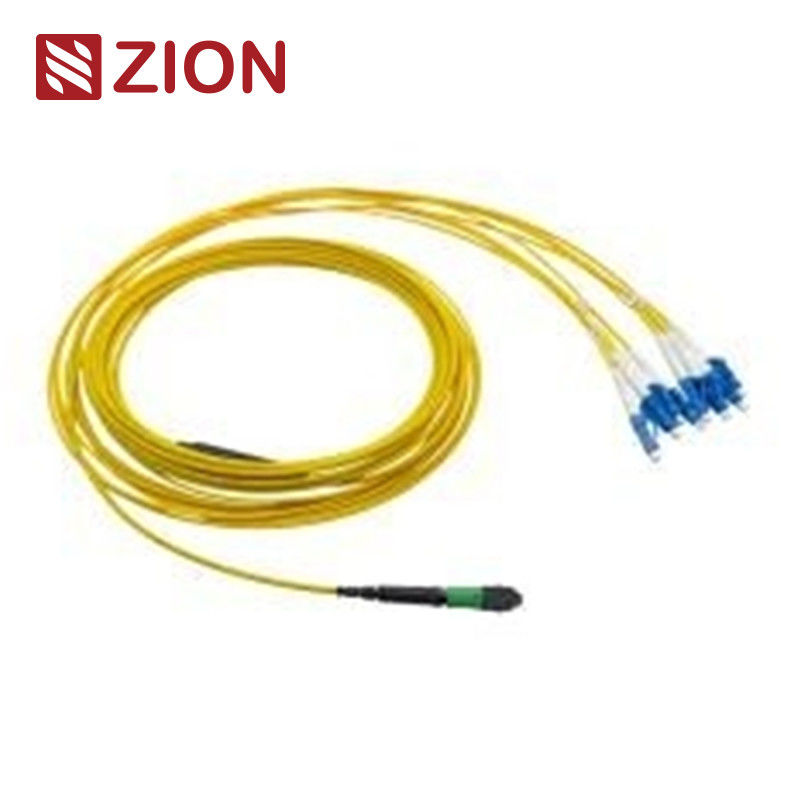

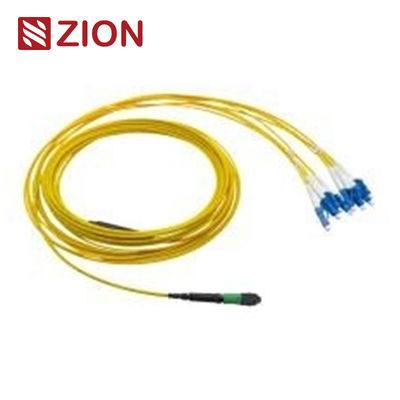

| ZCM11A12HIAX | 8F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | |||||||
| Złącze MPO jest rodzajem złącza światłowodowego.MPO (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MPO o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, zastosowaniu światłowodu w budynku oraz zastosowaniach połączeń wewnętrznych wewnątrz optycznego sprzętu nadawczo-odbiorczego, takiego jak urządzenie optyczne , 40G, 100G, QSFP+. | ||||||||
| Typy złączy MPO rozróżnia się zgodnie z przepisami IEC 61754-7: liczba żył (numer tablicy), główka męska (Male, Female), polaryzacja (PC lub APC). | ||||||||
| 8 rdzeni MPO do Duplex (4xLC uniboot); Simplex (4xLC) Prosta wiązka Zespoły kabli. MPO- LC/SC/FC/ST Wiązka prosta Przewody są zakończone złączami MPO i LC/SC/FC/ST na obu końcach.Kable fanout 8pcsDuplex (4xLC uniboot);Simplex (4xLC) są zoptymalizowane pod kątem bezpośredniego połączenia optycznego 40G QSFP+ PLR4 do 10G SFP+ LR i zastosowań w centrach danych o dużej gęstości.mieć taką samą długość.Jest specjalnie zaprojektowany do krosowania światłowodów o dużej gęstości w centrach danych, które wymagają oszczędności miejsca i zmniejszenia problemów z zarządzaniem kablami. |
||||||||
| SM 8F MPO- LC/SC/FC/ST Prosta wiązka Kable są zoptymalizowane pod kątem bezpośredniego połączenia optyki 40G QSFP+ PLR4 do 10G SFP+ LR i zastosowań w centrach danych o dużej gęstości. Ta 8-włóknowa wiązka przewodów służy do bezpośredniego połączenia między QSFP+ a ( 4) Porty SFP+ bez paneli krosowych i pośrednich łączy trunkingowych pomiędzy nimi. | ||||||||
Standard przemysłowy złączy:
| Złącze | Odniesienie | Szczegóły mieszkaniowe | ||||||
| MPO jednomodowy | IEC 61754-7 | SM APC: Zielone złącza + czarny boot (Standard Loss MPO) SM APC: żółte złącza + czarny bagażnik (Super niska strata MPO) |
||||||
| Wielomodowy MPO | IEC 61754-7 | OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MPO) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MPO) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MPO) |
||||||
| Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C | ||||||||
| Zgodny z 10G Fibre Channel | ||||||||
| 40G i 100G IEEE 802.3 |
Standard przemysłowy innych złączy:
| SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973. | ||||||||
| FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 i JIS C5973 | ||||||||
| ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 i JIS C5973 itp | ||||||||
| E2000: IEC61754-15 |
Dostępne dla
| G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| G657A2/B2 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| G657B3 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM1 62,5/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM4 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
| OM5 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 |
Specyfikacje optyczne:
| Elementy specyfikacji. | Pojedynczy tryb (APC 8 stopni polerowany) | Wielomodowy (PC Flat Polish) | ||||||
| utrata wkładki (MPO) (IEC 61300-3-34) |
Standardowa strata:≤0,75dB (maks.), ≤0,50dB (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
||||||
| Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
| Strata zwrotu (MPO) | ≥60dB(Polerowanie 8 stopni) | ≥25 dB | ||||||
| Strata powrotna (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| Trwałość | Typowa zmiana <0,3dB, 200 kojarzeń | |||||||
| Zamienność | ≤0,2 dB | |||||||
| Test wkładania i wyciągania | 500 razy, IL＜0,5dB | |||||||
| Wytrzymałość na rozciąganie | >70N | |||||||
| Temperatura pracy (℃) | ·-40 do + 85°C | |||||||
Cechy:
| Niska strata wtrąceniowa, wysoka strata powrotna | ||||||||
| Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 4,8,12 i 24 | ||||||||
| Ekonomiczne rozwiązanie do masowego zakańczania światłowodów | ||||||||
| Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach | ||||||||
| Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy | ||||||||
| Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza | ||||||||
| Dobra powtarzalność i wymienialność |
Zalety kabla krosowego MTP / MPO Patch / kabla trunkingowego ogólnie obejmują:
| Wysoka jakość — kable krosowe MTP/MPO są fabrycznie zakończone, przetestowane i zapakowane wraz z raportami z testów.Raporty te służą jako długoterminowa dokumentacja i kontrola jakości. | ||||||||
| Zmniejszanie objętości kabli — MTP/MPO Kable krosowe/trunkowe mają bardzo małe średnice, co zmniejsza objętość kabli i poprawia warunki klimatyzacji w centrach danych | ||||||||
| Oszczędność czasu — dzięki specjalnej konstrukcji typu „podłącz i używaj” kable krosowe/tunkowe MTP/MPO można podłączyć i natychmiast podłączyć. To znacznie pomaga skrócić czas instalacji. |
Aplikacja:
| SM 8F MPO- LC/SC/FC/ST Prosta wiązka przewodów Kable są zoptymalizowane pod kątem bezpośredniego połączenia optycznego 40G QSFP+ PLR4 do 10G SFP+ LR i zastosowań w centrach danych o dużej gęstości. | ||||||||
| Ten 8-włóknowy kabel wiązki przewodów służy do bezpośredniego połączenia między portami QSFP+ a (4) portami SFP+ bez paneli krosowniczych ani pośrednich łączy między portami | ||||||||
| Wszystkie złącza MPO firmy OMC pochodzą od Senko/Nissin/Sumitomo.Patchcord światłowodowy MPO to rodzaj zespołów kabli o dużej gęstości, które są zwykle stosowane w trzech obszarach. | ||||||||
| Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia | ||||||||
| Światłowód do budynku | ||||||||
| Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym. |
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Hot MPO-LC Prosta wiązka kabli firmy Zion Communication
| Kodeks Syjonu | Opis Syjonu | |||||||
| 7236037 | ZCM11A12HIAX | 8F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236038 | ZCM11A22HIAX | 12F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236039 | ZCM11A52HIAX | 24F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236040 | ZCM11A17HAAX | 8F MPO OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236041 | ZCM11A27HAAX | 12F MPO OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236042 | ZCM11A57HAAX | 24F MPO OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236043 | ZCM11A18HMAX | 8F MPO OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236044 | ZCM11A28HMAX | 12F MPO OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236045 | ZCM11A58HMAX | 24F MPO OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236046 | ZCM21A12HIAX | 8F MTP SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236047 | ZCM21A22HIAX | 12F MTP SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236048 | ZCM21A52HIAX | 24F MTP SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236049 | ZCM21A17HAAX | 8F MTP OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236050 | ZCM21A27HAAX | 12F MTP OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236051 | ZCM21A57HAAX | 24F MTP OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236052 | ZCM21A18HMAX | 8F MTP OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236053 | ZCM21A28HMAX | 12F MTP OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| 7236054 | ZCM21A58HMAX | 24F MTP OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
| Złącze | kanał światłowodowy | |||||||
Trzy metody połączenia pomagają zachować właściwą polaryzację MTP/MPO
MPO –8 x LC Struktura Simplex-Typ 1
MPO –4 x LC Struktura Duplex-Typ 2
MPO –4 x struktura Uniboot LC-Typ 3
Szczegóły materiału
Opakowania
| Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towarów.Pakowanie można dostosować. | ||||||||
Usługa OEM/ODM dla Ciebie
| 1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza | ||||||||
| 2. Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłkowe | ||||||||
| 3. Inny poziom jakości. |
