Trwałość: | <0,3dBtypowa zmiana, 200 kojarzeń | Zamienność: | ≤0,2 dB |
---|---|---|---|
Test wkładania i wyciągania: | Powyżej 600 razy, IL <0,5dB | Wytrzymałość na rozciąganie: | >70N |
Temperatura pracy (℃): | -40 do + 85°C |
Kodeks Syjonu | Opis Syjonu | |||||||

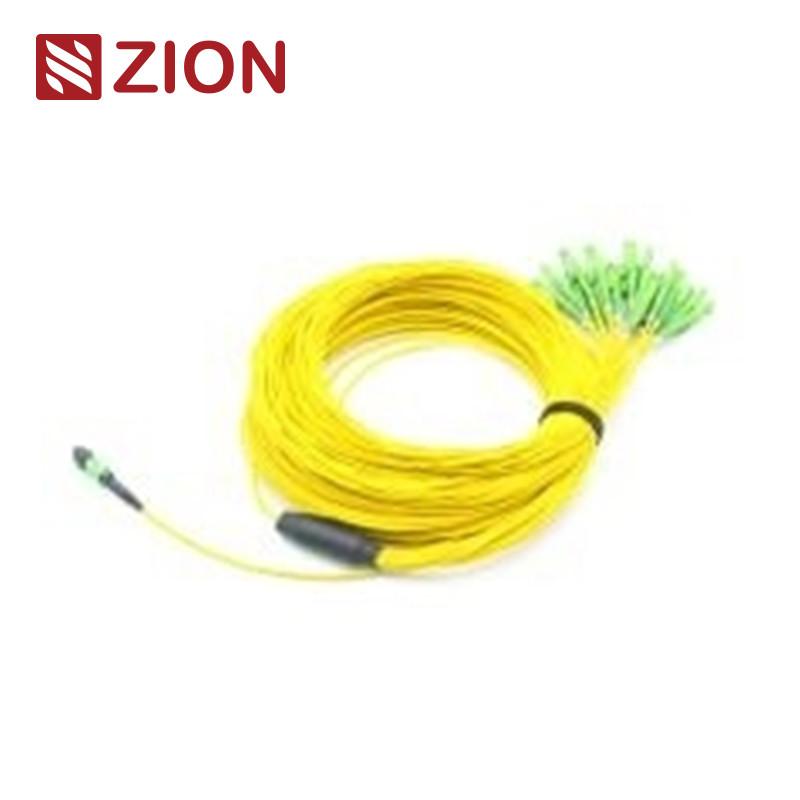

ZCM21A52HIAX | 24F MTP SM Światłowody MTP-LC 2,0 mm Prosta wiązka Kable | |||||||
Złącze MTP jest rodzajem złącza światłowodowego.MTP (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MTP o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, stosowaniu światłowodów w budynkach oraz aplikacjach połączeń wewnętrznych wewnątrz optycznych urządzeń nadawczo-odbiorczych, takich jak urządzenie optyczne , 40G, 100G, QSFP+. | ||||||||
Typy złączy MTP rozróżnia się zgodnie z przepisami EIA/TIA-604-5: liczba rdzeni (numer tablicy), główka męska (Male, Female), polaryzacja (PC lub APC). | ||||||||
24 rdzenie MTP żeńskie do 12 LC Duplex (12xLC uniboot; 24 LC Simplex) 24F MTP- LC/SC/FC/ST Prosta wiązka Kable są zakończone złączami MTP i LC/SC/FC/ST na obu końcach.The 24 sztuki (12 sztuk dla LC uniboot; 24 LC Simplex) kable fanout są zoptymalizowane pod kątem bezpośredniego połączenia optyki 40G QSFP + PLR4 do 10G SFP + LR i zastosowań w centrach danych o dużej gęstości.mieć taką samą długość.Jest specjalnie zaprojektowany do krosowania światłowodów o dużej gęstości w centrach danych, które wymagają oszczędności miejsca i zmniejszenia problemów z zarządzaniem kablami. |
||||||||
24F MTP- LC/SC/FC/ST Prosta wiązka przewodów Przewody przeznaczone do rozwiązań połączeń 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 i centrów danych o dużej gęstości.Jest zoptymalizowany pod kątem zastosowań w centrach danych o dużej gęstości 10/40/100G.Ten 24-włóknowy kabel wiązki przewodów służy do podłączenia (12) SFP + do panelu adaptera MTP i magistrali MTP. |
Standard przemysłowy złączy:
Złącze | Odniesienie | Szczegóły mieszkaniowe | ||||||
Jednomodowy MTP | EIA/TIA-604-5 | SM APC: Zielone złącza + czarny boot (Standard Loss MTP) SM APC: żółte złącza + czarny bagażnik (bardzo niskie straty MTP) |
||||||
Wielomodowy MTP | EIA/TIA-604-5 | OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MTP) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MTP) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MTP) |
Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C | ||||||||
Zgodny z 10G Fibre Channel | ||||||||
40G i 100G IEEE 802.3 |
Standard przemysłowy innych złączy:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973. | ||||||||
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 i JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 i JIS C5973 itp | ||||||||
E2000: IEC61754-15 |
Dostępne dla
G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM1 62,5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 |
Specyfikacje optyczne:
Elementy specyfikacji. | Pojedynczy tryb (APC 8 stopni polerowany) | Wielomodowy (PC Flat Polish) | ||||||
utrata wkładki (MTP) (IEC 61300-3-34) |
Standardowa strata:≤0,75dB (maks.), ≤0,50dB (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
||||||
Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
Strata zwrotu (MTP) | ≥60dB(Polerowanie 8 stopni) | ≥25 dB | ||||||
Strata powrotna (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Trwałość | Typowa zmiana <0,3dB, 200 kojarzeń | |||||||
Zamienność | ≤0,2 dB | |||||||
Test wkładania i wyciągania | Powyżej 600 razy, IL<0,5dB | |||||||
Wytrzymałość na rozciąganie | >70N | |||||||
Temperatura pracy (℃) | ·-40 do + 85°C |
Cechy:
Niska strata wtrąceniowa, wysoka strata powrotna | ||||||||
Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 4,8,12 i 24 | ||||||||
Ekonomiczne rozwiązanie do masowego zakańczania światłowodów | ||||||||
Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach | ||||||||
Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy | ||||||||
Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza | ||||||||
Dobra powtarzalność i wymienialność |
Zalety kabla MPO / MTP Patch / kabla trunkingowego ogólnie obejmują:
Wysoka jakość — kabel krosowy MPO/MTP/kable magistralne są fabrycznie zakończone, przetestowane i zapakowane wraz z raportami z testów.Raporty te służą jako długoterminowa dokumentacja i kontrola jakości. | ||||||||
Zmniejszanie objętości kabli — MPO/MTP Patchcord/kable magistralne mają bardzo małe średnice, co zmniejsza objętość kabli i poprawia warunki klimatyzacji w centrach danych | ||||||||
Oszczędność czasu — dzięki specjalnej konstrukcji typu „podłącz i używaj” kable krosowe/tunkowe MPO/MTP można włączyć i natychmiast podłączyć. To znacznie pomaga skrócić czas instalacji. |
Aplikacja:
24F MTP- LC/SC/FC/ST Prosta wiązka przewodów Przewody przeznaczone do rozwiązań połączeń 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 i centrów danych o dużej gęstości.Jest zoptymalizowany do zastosowań w centrach danych o dużej gęstości 10/40/100G. Ten 24-włóknowy kabel wiązki służy do podłączenia (12) SFP + do panelu adaptera MTP i magistrali MTP | ||||||||
Wszystkie złącza MTP firmy OMC pochodzą od Senko/Nissin/Sumitomo.Patchcord światłowodowy MTP to rodzaj zespołów kabli o dużej gęstości, które są zwykle stosowane w trzech obszarach. | ||||||||
Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia | ||||||||
Światłowód do budynku | ||||||||
Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym. |
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Hot MTP-LC Prosta wiązka kabli firmy Zion Communication
Kodeks Syjonu | Opis Syjonu | |||||||
7236037 | ZCM11A12HIAX | 8F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236038 | ZCM11A22HIAX | 12F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236039 | ZCM11A52HIAX | 24F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236040 | ZCM11A17HAAX | 8F MPO OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236041 | ZCM11A27HAAX | 12F MPO OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236042 | ZCM11A57HAAX | 24F MPO OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236043 | ZCM11A18HMAX | 8F MPO OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236044 | ZCM11A28HMAX | 12F MPO OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236045 | ZCM11A58HMAX | 24F MPO OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236046 | ZCM21A12HIAX | 8F MTP SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236047 | ZCM21A22HIAX | 12F MTP SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236048 | ZCM21A52HIAX | 24F MTP SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236049 | ZCM21A17HAAX | 8F MTP OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236050 | ZCM21A27HAAX | 12F MTP OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236051 | ZCM21A57HAAX | 24F MTP OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236052 | ZCM21A18HMAX | 8F MTP OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236053 | ZCM21A28HMAX | 12F MTP OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable | ||||||
7236054 | ZCM21A58HMAX | 24F MTP OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable |
Złącze | kanał światłowodowy |
Trzy metody połączenia pomagają zachować właściwą polaryzację MPO/MTP
MTP –24 x LC Struktura Simplex-Typ 1
MTP ––12 x LC Struktura Duplex-Typ 2-Typ A
MTP –12 x LC Struktura Duplex-Typ 2-Typ B
MTP –12 x LC Struktura Duplex-Typ 2-Typ C
MTP – Polaryzacja dla MTP – 12 x struktura Uniboot LC – Typ 3
Szczegóły materiału
Opakowania
Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towaru.Opakowanie można dostosować. | ||||||||
Usługa OEM/ODM dla Ciebie
1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza | ||||||||
2. Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłkowe | ||||||||
3. Inny poziom jakości. |
