Złącze MTP jest rodzajem złącza światłowodowego.MTP (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MTP o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, stosowaniu światłowodów w budynkach oraz aplikacjach połączeń wewnętrznych wewnątrz optycznych urządzeń nadawczo-odbiorczych, takich jak urządzenie optyczne , 40G, 100G, QSFP+.
Typy złączy MTP rozróżnia się zgodnie z przepisami EIA/TIA-604-5: liczba rdzeni (numer tablicy), główka męska (Male, Female), polaryzacja (PC lub APC).
KABEL TRUNK 24F-144F MPO/MTP jest zakończony złączem MPO/MTP na obu końcach.Kabel krosowy MPO/MTP/kable magistralne łączą ze sobą moduły MPO/MTP jako stałe łącze.Kable Patch/Trunk dostępne są z 12, 24, 48,60,72,96,144 włóknami.Obsługa rozwiązań centrów danych o prędkości do 10/40/100 Gb/s.Zazwyczaj są one przystosowane do łączenia kaset, paneli lub wzmocnionych wyjść MPO/MTP oraz do ułatwiania szybkiego wdrażania okablowania szkieletowego o dużej gęstości w centrach danych i innych środowiskach o dużej liczbie włókien.Poza tym MPO/MTP zapewnia również dużą elastyczność i wygodę, gdy trzeba zmienić styl złącza w panelach krosowych.Zamiast zmieniać złącze na magistrali kablowej, wystarczy zainstalować nową kasetę z nowym typem złącza po stronie połączenia krzyżowego panelu krosowniczego.
Standard przemysłowy złączy:
Złącze
Odniesienie
Szczegóły mieszkaniowe
Jednomodowy MTP
EIA/TIA-604-5
SM APC: Zielone złącza + czarny boot (Standard Loss MTP) SM APC: żółte złącza + czarny bagażnik (bardzo niskie straty MTP)
Wielomodowy MTP
EIA/TIA-604-5
OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MTP) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MTP) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MTP)
Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe)
Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6)
≤0,3dB
≤0,3dB
Strata zwrotu (MPO)
≥60dB(Polerowanie 8 stopni)
≥25 dB
Strata powrotna (LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
Trwałość
<0,3dBtypowa zmiana, 200 kojarzeń
Zamienność
≤0,2 dB
Wytrzymałość na rozciąganie
>70N
Test wkładania i wyciągania
Powyżej 600 razy, IL<0,5dB
Temperatura pracy (℃)
·-40 do + 85°C
Cechy:
Niska strata wtrąceniowa, wysoka strata powrotna
Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 4,8,12 i 24
Ekonomiczne rozwiązanie do masowego zakańczania światłowodów
Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach
Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy
Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza
Dobra powtarzalność i wymienialność
Aplikacja:
Wszystkie złącza MTP firmy OMC pochodzą od Senko/Nissin/Sumitomo.Patchcord światłowodowy MTP to rodzaj zespołów kabli o dużej gęstości, które są zwykle stosowane w trzech obszarach.
Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia
Światłowód do budynku
Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym.
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Push Pull Tab dla Senko MTP
24F-144F KABEL MPO/MTP
Produkty Materiały-Kabel
Złącze
kanał światłowodowy
Uwaga: Złącze żeńskie musi łączyć się ze złączem męskim.
Schemat kabla magistrali MTP-MTP 12F.
Długość całkowita (L) (m)
długość tolerancji (cm)
0<L<1
+5/-0
1<L<10
+10/-0
10<L<40
+15/-0
40<L
„+0,5% x L/-0
Trzy metody połączenia pomagają zachować właściwą polaryzację MTP/MPO
Ponieważ złącze jednostki kabla trunkingowego 24F-144F MPO/MTP to 12F MPO/MTP, więc ma taką samą polaryzację jak pojedynczy 12F Kabel magistrali MPO/MTP.
Szczegóły materiału
Gorący KABEL MPO/MTP firmy Zion Communication
Kodeks Syjonu
Opis Syjonu
7236055
ZCM12C2HIAX

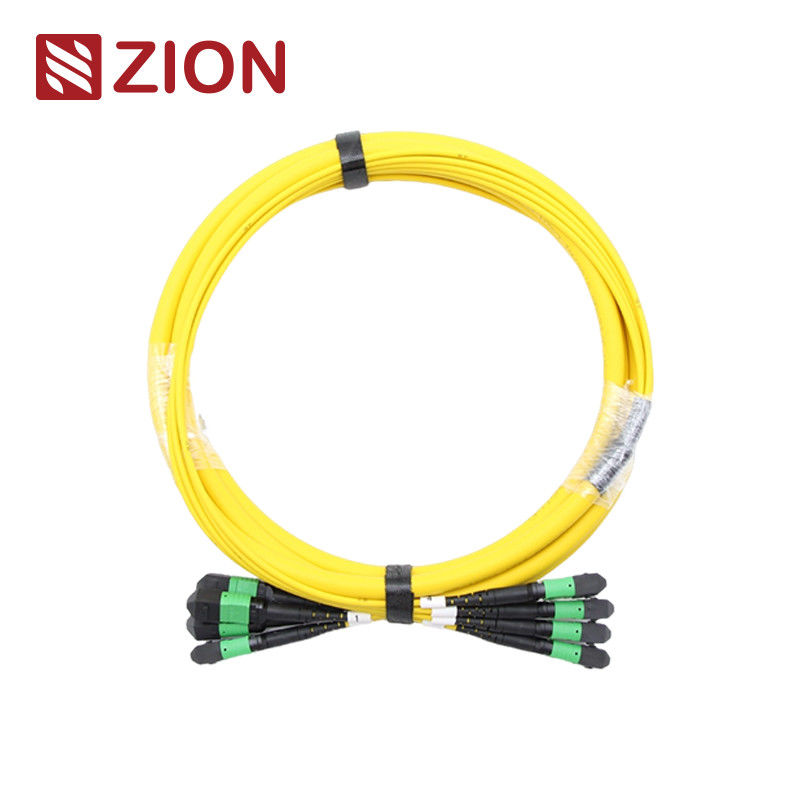

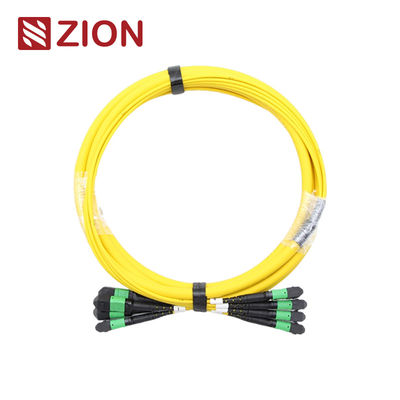

(4*12) 48F MPO SM Kabel światłowodowy Turnk
7236056
ZCM12C7HAAX
(4*12) 48F MPO OM3 Kabel światłowodowy Turnk
7236057
ZCM12C8HMAX
(4*12) 48F MPO OM4 Światłowodowy kabel obrotowy
7236058
ZCM22C2HIAX
(4 * 12) 48F Kabel światłowodowy MTP SM Turnk
7236059
ZCM22C7HAAX
(4*12) 48F MTP OM3 Kabel światłowodowy Turnk
7236060
ZCM22C8HMAX
(4*12) 48F MTP OM4 Kabel światłowodowy Turnk
Opakowania
Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towaru.Opakowanie można dostosować.
Usługa OEM/ODM dla Ciebie
1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza
Niskie straty wtrąceniowe · Szerokie pasmo przenoszenia · Wysoka izolacja kanałów 1,02±0,05 mm HDPE · Wysoka stabilność i niezawodność Modyfikowany polietylen · Bez epoksydów na ścieżce optycznej Folia PET
