Trwałość: | <0,3dBtypowa zmiana, 200 kojarzeń | Zamienność: | ≤0,2 dB |
---|---|---|---|
Wytrzymałość na rozciąganie: | >70N | Test wkładania i wyciągania: | Powyżej 600 razy, IL <0,5dB |
Temperatura pracy (℃): | -40 do + 85°C |
Kodeks Syjonu | Opis Syjonu | |||||||

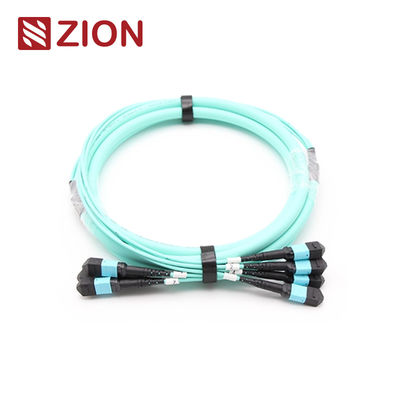

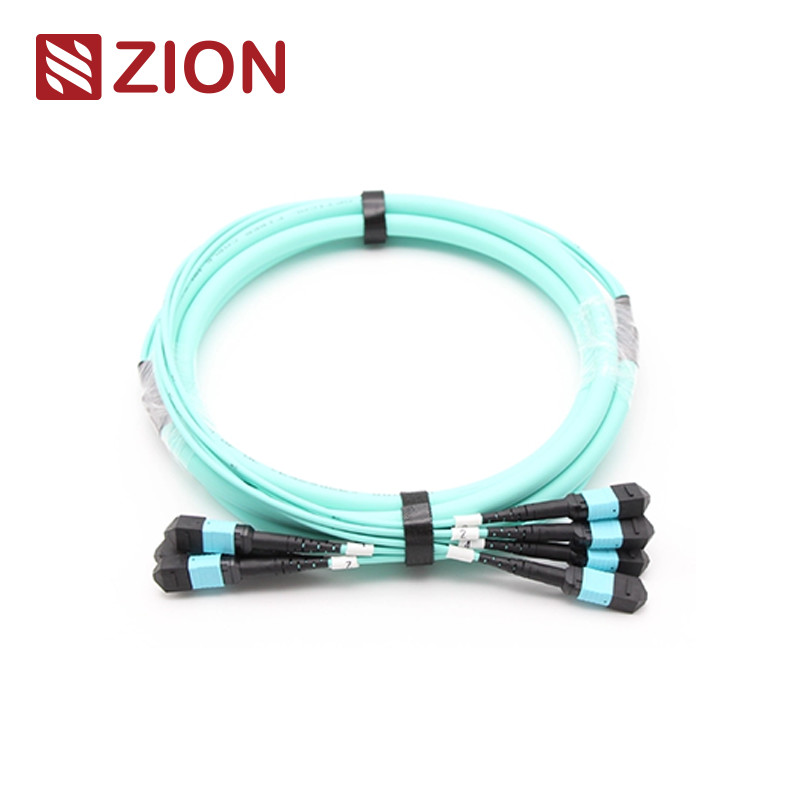

ZCM22C7HIAX | (4*12) 48F MTP OM3 Kabel światłowodowy Turnk | |||||||
Złącze MTP jest rodzajem złącza światłowodowego.MTP (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MTP o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, stosowaniu światłowodów w budynkach oraz aplikacjach połączeń wewnętrznych wewnątrz optycznych urządzeń nadawczo-odbiorczych, takich jak urządzenie optyczne , 40G, 100G, QSFP+. | ||||||||
Typy złączy MTP rozróżnia się zgodnie z przepisami EIA/TIA-604-5: liczba rdzeni (numer tablicy), główka męska (Male, Female), polaryzacja (PC lub APC). | ||||||||
KABEL TRUNK 24F-144F MPO/MTP jest zakończony złączem MPO/MTP na obu końcach.Kabel krosowy MPO/MTP/kable magistralne łączą ze sobą moduły MPO/MTP jako stałe łącze.Kable Patch/Trunk dostępne są z 12, 24, 48,60,72,96,144 włóknami.Obsługa rozwiązań centrów danych o prędkości do 10/40/100 Gb/s.Zazwyczaj są one przystosowane do łączenia kaset, paneli lub wzmocnionych wyjść MPO/MTP oraz do ułatwiania szybkiego wdrażania okablowania szkieletowego o dużej gęstości w centrach danych i innych środowiskach o dużej liczbie włókien.Poza tym MPO/MTP zapewnia również dużą elastyczność i wygodę, gdy trzeba zmienić styl złącza w panelach krosowych.Zamiast zmieniać złącze na magistrali kablowej, wystarczy zainstalować nową kasetę z nowym typem złącza po stronie połączenia krzyżowego panelu krosowniczego. |
Standard przemysłowy złączy:
Złącze | Odniesienie | Szczegóły mieszkaniowe | ||||||
Jednomodowy MTP | EIA/TIA-604-5 | SM APC: Zielone złącza + czarny boot (Standard Loss MTP) SM APC: żółte złącza + czarny bagażnik (bardzo niskie straty MTP) |
||||||
Wielomodowy MTP | EIA/TIA-604-5 | OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MTP) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MTP) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MTP) |
Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C | ||||||||
Zgodny z 10G Fibre Channel | ||||||||
40G i 100G IEEE 802.3 |
Specyfikacje optyczne:
Elementy specyfikacji. | Pojedynczy tryb (APC 8 stopni polerowany) | Wielomodowy (PC Flat Polish) | ||||||
utrata wkładki (MPO) (IEC 61300-3-34) |
Standardowa strata:≤0,75dB (maks.), ≤0,50dB (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
||||||
Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
Strata zwrotu (MPO) | ≥60dB(Polerowanie 8 stopni) | ≥25 dB | ||||||
Strata powrotna (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Trwałość | <0,3dBtypowa zmiana, 200 kojarzeń | |||||||
Zamienność | ≤0,2 dB | |||||||
Wytrzymałość na rozciąganie | >70N | |||||||
Test wkładania i wyciągania | Powyżej 600 razy, IL<0,5dB | |||||||
Temperatura pracy (℃) | ·-40 do + 85°C |
Cechy:
Niska strata wtrąceniowa, wysoka strata powrotna | ||||||||
Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 4,8,12 i 24 | ||||||||
Ekonomiczne rozwiązanie do masowego zakańczania światłowodów | ||||||||
Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach | ||||||||
Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy | ||||||||
Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza | ||||||||
Dobra powtarzalność i wymienialność |
Aplikacja:
Wszystkie złącza MTP firmy OMC pochodzą od Senko/Nissin/Sumitomo.Patchcord światłowodowy MTP to rodzaj zespołów kabli o dużej gęstości, które są zwykle stosowane w trzech obszarach. | ||||||||
Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia | ||||||||
Światłowód do budynku | ||||||||
Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym. |
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Push Pull Tab dla Senko MTP
24F-144F KABEL MPO/MTP
Produkty Materiały-Kabel
Złącze | kanał światłowodowy |
Uwaga: Złącze żeńskie musi łączyć się ze złączem męskim.
Schemat kabla magistrali MTP-MTP 12F.
Długość całkowita (L) (m) | długość tolerancji (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | „+0,5% x L/-0 |
Trzy metody połączenia pomagają zachować właściwą polaryzację MTP/MPO
Ponieważ złącze jednostki kabla trunkingowego 24F-144F MPO/MTP to 12F MPO/MTP, więc ma taką samą polaryzację jak pojedynczy 12F
Kabel magistrali MPO/MTP.
Szczegóły materiału
Gorący KABEL MPO/MTP firmy Zion Communication
Kodeks Syjonu | Opis Syjonu | |||||||
7236055 | ZCM12C2HIAX | (4*12) 48F MPO SM Kabel światłowodowy Turnk | ||||||
7236056 | ZCM12C7HAAX | (4*12) 48F MPO OM3 Kabel światłowodowy Turnk | ||||||
7236057 | ZCM12C8HMAX | (4*12) 48F MPO OM4 Światłowodowy kabel obrotowy | ||||||
7236058 | ZCM22C2HIAX | (4 * 12) 48F Kabel światłowodowy MTP SM Turnk | ||||||
7236059 | ZCM22C7HAAX | (4*12) 48F MTP OM3 Kabel światłowodowy Turnk | ||||||
7236060 | ZCM22C8HMAX | (4*12) 48F MTP OM4 Kabel światłowodowy Turnk |
Opakowania
Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towaru.Opakowanie można dostosować. | ||||||||
Usługa OEM/ODM dla Ciebie
1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza | ||||||||
2. Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłkowe | ||||||||
3. Inny poziom jakości. |
|
