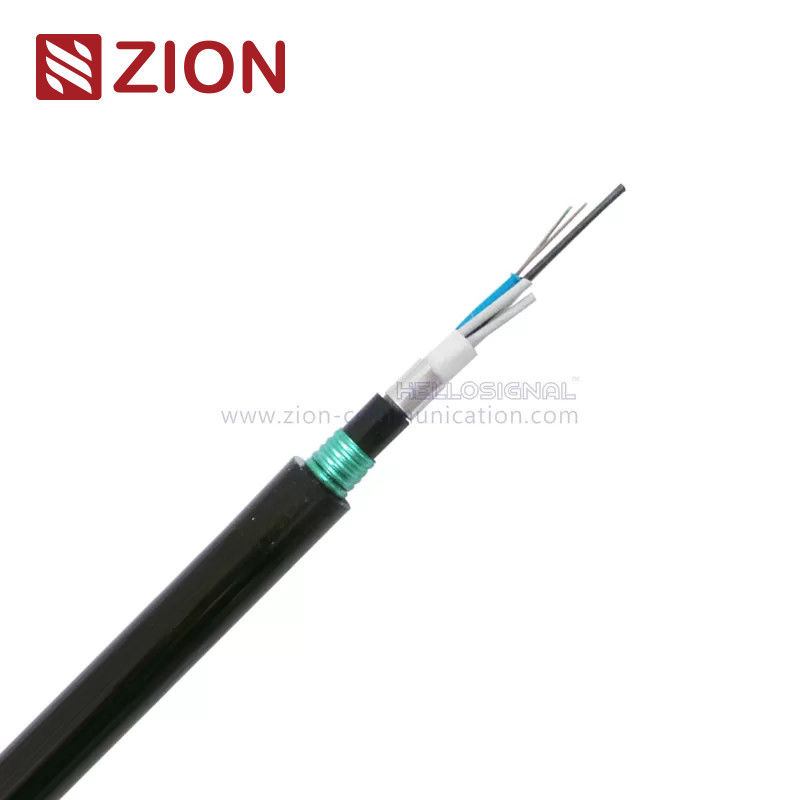

Kabel światłowodowy GYTA53 z podwójnym płaszczem bezpośrednio pod ziemią do komunikacji

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: KINGTONE OR OEM
Orzecznictwo: CE, ROHS, VDE, UL
Numer modelu: Kabel światłowodowy GYTA53
Minimalne zamówienie: 10 KM
Szczegóły pakowania: 1000M lub 2000M / drewniany bęben
Czas dostawy: Zwykle 25 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 1000 km / miesiąc
Szczegóły informacji
Jednostka światłowodowa: YOFC, G.652D Napełnianie 1: Mieszanka do napełniania tubek
Rura: Luźna tuba Napełnianie 2: Związek do wypełniania kabli
Członek siły: Członek centralnej siły Opancerzony 2: PSP
Płaszcz wewnętrzny: PE Wodoodporny: Materiał blokujący wodę
Powłoka zewnętrzna: PE kolor: czarny
Pakiet: 1000M lub 2000M / drewniany bęben
High Light:

kabel światłowodowy dalekiego zasięgu

,

kabel Ethernet światłowodowy


opis produktu

Kabel światłowodowy GYTA53 z podwójnym płaszczem bezpośrednio pod ziemią do komunikacji

Szybki szczegół:

  • Kabel z podwójną osłoną
  • Kabel światłowodowy GYTA53
  • G.652D lub G.657A
  • Średnica kabla 2 ~ 36 rdzeni: 13,5 mm
  • Średnica kabla 38 ~ 60 rdzeni: 15,3 mm
  • Wytrzymałość na rozciąganie LongTerm: 1000 / N
  •   Wytrzymałość na rozciąganie w krótkim okresie: 3000 N.
  • Odporność na zgniatanie w długim okresie: 1000 N / 100 mm
  • Odporność na zgniatanie w krótkim okresie: 3000 N / 100 mm
  • Promień gięcia statyczny: 10xD
  •   Dynamiczny promień gięcia: 20xD
  • Kabel GYTA53 jest zgodny ze standardem YD / T 901-2001 oraz IEC 60794-1.

Opis:

Włókna 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości. Rurki są wypełnione wodoodpornym związkiem wypełniającym. Drut stalowy, czasami osłonięty polietylenem (PE) do kabla o dużej liczbie włókien, umieszcza się w środku rdzenia jako metalowy element wytrzymałościowy. Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla. Aluminiowy laminat polietylenowy (APL) jest nakładany na rdzeń kabla, który jest wypełniony masą wypełniającą, aby chronić go przed wnikaniem wody. Następnie kabel jest zakończony osłoną z PE.

Aplikacje:

  • Przystosowany do dystrybucji zewnętrznej.
  • Nadaje się do kanału powietrznego i metody zakopanej.
  • Komunikacja na duże odległości i sieć lokalna.

KT3004 GYTA53 Kabel światłowodowy podwójnie osłonięty bezpośrednio pod ziemią do komunikacji

Opis i standardy:

Włókna 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości. Rurki są wypełnione

z wodoodporną masą wypełniającą. Drut stalowy, czasami osłonięty polietylenem (PE) dla

kabel o wysokiej liczbie włókien lokalizuje się w środku rdzenia jako metalowy element wytrzymałościowy. Rurki (i wypełniacze)

są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla. Aluminiowy polietylen

Laminat (APL) jest nakładany wokół rdzenia kabla. który jest wypełniony związkiem wypełniającym, aby go chronić

wnikanie wody. Następnie rdzeń kabla pokrywa się cienką wewnętrzną osłoną z PE. Po PSP jest podłużny

nałożony na wewnętrzną powłokę, kabel jest zakończony zewnętrzną osłoną z PE.

Kabel GYTY53 jest zgodny ze standardem YD / T 901-2001 oraz IEC 60794-1.
Cechy:
Dobra wydajność mechaniczna i temperaturowa;
Luźna rurka o wysokiej wytrzymałości, odporna na hydrolizę;
Specjalna mieszanka wypełniająca tuby zapewnia krytyczną ochronę włókna;
Odporność na zgniatanie i elastyczność;
Podejmowane są następujące kroki w celu zapewnienia wodoszczelności kabla:
(1) Drut stalowy stosowany jako centralny element wzmacniający;
(2) Luźny związek wypełniający tubę;
(3) 100% wypełnienie rdzenia kabla;
(4) bariera przeciwwilgociowa APL;
(5) PSP zwiększające odporność na wilgoć;
(6) Materiał blokujący wodę.
Parametry techniczne:
Rodzaj kabla Średnica kabla
(mm)
Waga kabla
(kg / km)
Wytrzymałość na rozciąganie
Długo / krótkookresowo
(N)

Zmiażdżyć

Odporność
Długo/

Krótkoterminowe
(N / 100 mm)

Pochylenie się

Promień
Statyczny/

Dynamiczny
(mm)

GYTA53-2 ~ 6 13.5 209 1000/3000 1000/3000 10D / 20D
GYTA53-8 ~ 12 13.5 209 1000/3000 1000/3000 10D / 20D
GYTA53-14 ~ 18 13.5 209 1000/3000 1000/3000 10D / 20D
GYTA53-20 ~ 24 13.5 209 1000/3000 1000/3000 10D / 20D
GYTA53-26 ~ 30 13.5 209 1000/3000 1000/3000 10D / 20D
GYTA53-32 ~ 36 13.5 209 1000/3000 1000/3000 10D / 20D
GYTA53-38 ~ 60 15.3 234 1000/3000 1000/3000 10D / 20D
Charakterystyka światłowodu:
G.652 G.655 50 / 125μm 62,5 / 125 μm
Osłabienie
(+ 20 ℃)
@ 850nm ≤3,0 dB / km ≤3,0 dB / km
@ 1300 nm ≤1,0 dB / km ≤1,0 dB / km
@ 1310 nm ≤0,36
dB / km
≤0,40
dB / km
@ 1550 nm ≤0,22
dB / km
≤0,23
dB / km
Przepustowość (klasa A) @ 850nm ≥500 MHz · km ≥200 MHz · km
@ 1300 nm ≥1000 MHz · km ≥600 MHz · km
Przysłona numeryczna 0,200 ± 0,015 NA 0,275 ± 0,015NA
Długość fali odcięcia kabla λcc ≤1260nm ≤1480nm
Temperatura przechowywania / pracy: od -40 ℃ do + 70 ℃
Informacje o zamówieniu:
Cechowanie KINGTONE KT3004 GYTA53 XXX M (lub na życzenie klienta)
Pakiet 1000M lub 2000M / drewniany bęben (lub na życzenie klienta)
Czas dostawy Zwykle 25 dni po otrzymaniu wpłaty.

Przewaga konkurencyjna:

1, od surowców po produkty końcowe, przeprowadzamy intensywne kontrole jakości w celu utrzymania naszej jakości produktu:

Odp., Materiał przychodzący sprawdzony przez QC.

B, Kontrola procesu produkcyjnego

Odp .: Procedura produkcyjna

B: Pracownicy przeszkoleni codziennie / co tydzień / co miesiąc

C: Instrukcja instrukcji pracy na każdym stanowisku pracy

D: Wdrożony system 5S

E: Procedura konserwacji maszyny

C, kontrola jakości i kontrola końcowa

Personel kontroli jakości sprawdzi materiał, produkt z procesu i produkt końcowy zgodnie ze specyfikacją lub procedurą testową.

2, Nasze wysiłki badawczo-rozwojowe koncentrują się na wzmacnianiu i rozwijaniu technologii elementów potrzebnych do wspierania przyszłego wzrostu i sukcesu dla klientów i KINGTONE

3, wiemy, że klienci mają pilne potrzeby. Jesteśmy wykwalifikowani w skutecznej komunikacji w celu interakcji z klientami. Aby zapewnić szybką obsługę, możemy odpowiedzieć za Ciebie 7 * 24 godzin.

4, Możemy szybko i profesjonalnie odpowiedzieć na zapytanie

5, Ponad 1000 rodzajów kabli, złączy i zestawów może być produkowanych i organizowanych u nas

6, dostawa w czasie
