| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | Zion communication OR OEM |
| Orzecznictwo: | CE, ROHS, VDE, UL |
| Numer modelu: | Kabel światłowodowy GYTC8S |
| Minimalne zamówienie: | 10 KM |
| Szczegóły pakowania: | 1000M lub 2000M / drewniany bęben |
| Czas dostawy: | Zwykle 25 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1000 km / miesiąc |
| Jednostka światłowodowa: | YOFC, G.652D | Napełnianie 1: | Mieszanka do napełniania tubek |
|---|---|---|---|
| Rura: | Luźna tuba | Napełnianie 2: | Związek do wypełniania kabli |
| Członek siły: | Członek centralnej siły | Opancerzony: | PSP |
| Powłoka zewnętrzna: | PE | siła: | Drut stalowy skręcony |
| kolor: | czarny | Pakiet: | 1000M lub 2000M / drewniany bęben |
| High Light: | kabel światłowodowy dalekiego zasięgu,kabel Ethernet światłowodowy |
||

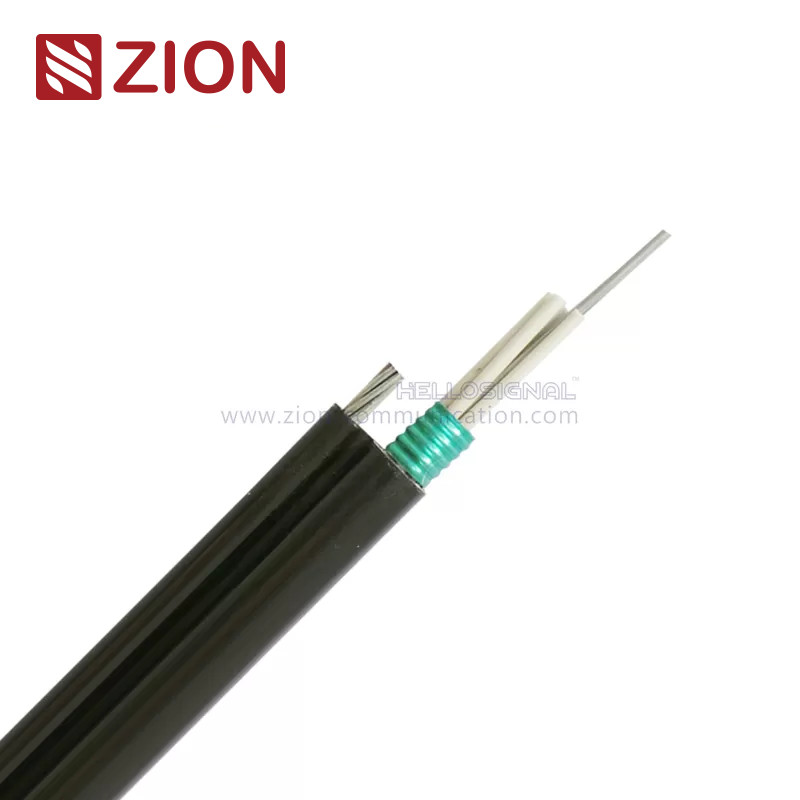

Rysunek 8 Kabel światłowodowy GYTC8S z osłoną PE do zastosowania samonośnego
Szybki szczegół:
Opis:
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. Włókna 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości. The tubes are filled with a water-resistant filling compound. Rurki są wypełnione wodoodpornym związkiem wypełniającym. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Drut stalowy, czasami osłonięty polietylenem (PE) do kabla o dużej liczbie włókien, umieszcza się w środku rdzenia jako metalowy element wytrzymałościowy. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. Rury (i wypełniacze) są splecione wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla. An Aluminum Polyethylene Laminate (APL) is applied around the cable core. Aluminiowy laminat polietylenowy (APL) jest nakładany wokół rdzenia kabla. which is filled with the filling compound to protect it from water ingress. który jest wypełniony związkiem wypełniającym, aby chronić go przed wnikaniem wody. Then the cable core is covered with a thin PE inner sheath. Następnie rdzeń kabla jest pokryty cienką wewnętrzną osłoną z PE. After the PSP is longitudinally applied over the inner sheath, the cable is completed with a PE outer sheath. Po nałożeniu PSP wzdłużnie na wewnętrzną osłonę, kabel jest zakończony zewnętrzną osłoną z PE.
Aplikacje:
| KT3005 Rysunek 8 Kabel światłowodowy GYTC8S z osłoną PE do zastosowania samonośnego | ||||||
| Opis i standardy: | ||||||
|
The fibers, 250μm, are positioned in a loose tube made of a high modulus plastic. Włókna 250 μm są umieszczone w luźnej tubie wykonanej z tworzywa sztucznego o wysokim module sprężystości. The tubes are filled with Rurki są wypełnione a water-resistant filling compound. wodoodporny związek wypełniający. A steel wire, sometimes sheathed with polyethylene (PE) for cable with Drut stalowy, czasami osłonięty polietylenem (PE) na kabel z high fiber count, locates in the center of core as a metallic strength member. wysoka liczba włókien, lokalizuje się w środku rdzenia jako metalowy element wytrzymałościowy. Tubes (and fillers) are stranded Rurki (i wypełniacze) są skręcone wokół elementu wzmacniającego w zwarty i okrągły rdzeń kabla. Laminat z aluminium i polietylenu (APL) is applied around the cable core. (APL) jest nakładany wokół rdzenia kabla. which is filled with the filling compound to protect it from water ingress. który jest wypełniony związkiem wypełniającym, aby chronić go przed wnikaniem wody. Then the cable core is covered with a thin PE inner sheath. Następnie rdzeń kabla jest pokryty cienką wewnętrzną osłoną z PE. After the PSP is longitudinally applied over the inner Po nałożeniu PSP wzdłużnie na wnętrze osłona, kabel jest zakończony zewnętrzną osłoną z PE. |
||||||
| Kabel GYTC8S jest zgodny ze standardem YD / T 1155-2001 oraz IEC 60794-1 | ||||||
| Cechy: | ||||||
| Wysoka wytrzymałość na rozciąganie drutów spełnia wymóg samonośności i obniża koszty instalacji; | ||||||
| Dobra wydajność mechaniczna i temperaturowa; | ||||||
| Luźna rurka o wysokiej wytrzymałości, odporna na hydrolizę; | ||||||
| Specjalna mieszanka wypełniająca tubę zapewnia krytyczne włókno ochronne; | ||||||
| Podejmowane są następujące kroki w celu zapewnienia wodoszczelności kabla: | ||||||
| (1) Drut stalowy stosowany jako centralny element wzmacniający; | ||||||
| (2) Luźny związek wypełniający tubę; | ||||||
| (3) 100% wypełnienie rdzenia kabla; | ||||||
| Parametry techniczne: | ||||||
| Rodzaj kabla | Średnica kabla (mm) |
Waga kabla (kg / km) |
Wytrzymałość na rozciąganie Długo / krótkookresowo (N) |
Odporność na zgniatanie Długo / krótkookresowo (N / 100 mm) |
Pochylenie się Promień Dynamiczny |
|
| GYTC8S-2 ~ 6 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
| GYTC8S-8 ~ 12 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
| GYTC8S-14 ~ 18 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
| GYTC8S-20 ~ 24 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
| GYTC8S-26 ~ 30 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
| GYTC8S-31 ~ 36 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
| GYTC8S-37 ~ 42 | 9,5 * 18,3 | 218 | 2500/4000 | 600/1500 | 10D / 20D | |
| GYTC8S-43 ~ 52 | 9,5 * 18,3 | 245 | 2500/4000 | 600/1500 | 10D / 20D | |
| Charakterystyka światłowodu: | ||||||
| G.652 | G.655 | 50 / 125μm | 62,5 / 125 μm | |||
| Osłabienie (+ 20 ℃) |
@ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | |||
| @ 1300 nm | ≤1,0 dB / km | ≤1,0 dB / km | ||||
| @ 1310 nm | ≤0,36 dB / km |
≤0,40 dB / km |
||||
| @ 1550 nm | ≤0,22 dB / km |
≤0,23 dB / km |
||||
| Przepustowość (klasa A) | @ 850nm | ≥500 MHz · km | ≥200 MHz · km | |||
| @ 1300 nm | ≥1000 MHz · km | ≥600 MHz · km | ||||
| Przysłona numeryczna | 0,200 ± 0,015 NA | 0,275 ± 0,015NA | ||||
| Długość fali odcięcia kabla λcc | ≤1260nm | ≤1480nm | ||||
| Temperatura przechowywania / pracy: od -40 ℃ do + 60 ℃ | ||||||
| Informacje o zamówieniu: | ||||||
| Cechowanie |
Komunikacja z Syjonem KT3005 GYTC8S XXX M (lub na życzenie klienta) |
|||||
| Pakiet | 1000M lub 2000M / drewniany bęben(lub na życzenie klienta) | |||||
| Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | |||||
Przewaga konkurencyjna:
1, od surowców po produkty końcowe, przeprowadzamy intensywne kontrole jakości w celu utrzymania naszej jakości produktu:
Odp., Materiał przychodzący sprawdzony przez QC.
B, Kontrola procesu produkcyjnego
Odp .: Procedura produkcyjna
B: Pracownicy przeszkoleni codziennie / co tydzień / co miesiąc
C: Instrukcja instrukcji pracy na każdym stanowisku pracy
D: Wdrożony system 5S
E: Procedura konserwacji maszyny
C, kontrola jakości i kontrola końcowa
Personel kontroli jakości sprawdzi materiał, produkt z procesu i produkt końcowy zgodnie ze specyfikacją lub procedurą testową.
2, Nasze wysiłki badawczo-rozwojowe koncentrują się na wzmacnianiu i rozwijaniu technologii elementów potrzebnych do wspierania przyszłego wzrostu i sukcesu klientów oraz komunikacji z Syjonem
3, We know customers have urgent needs. 3, wiemy, że klienci mają pilne potrzeby. We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. Jesteśmy wykwalifikowani w skutecznej komunikacji w celu interakcji z klientami. Aby zapewnić szybką obsługę, możemy odpowiedzieć za Ciebie 7 * 24 godzin.
4, Możemy szybko i profesjonalnie odpowiedzieć na zapytanie
5, Ponad 1000 rodzajów kabli, złączy i zestawów może być produkowanych i organizowanych u nas
6, dostawa w czasie
