| Miejsce pochodzenia: | Hangzhou, Chiny |
|---|---|
| Nazwa handlowa: | HELLOSIGNAL OR OEM |
| Orzecznictwo: | UL, ETL, CE,CPR, RoHS |
| Numer modelu: | <i>NO.</i> <b>NIE.</b> <i>7112306</i> <b>7112306</b> |
| Minimalne zamówienie: | 305M/szpula, 100 szpul |
| Szczegóły pakowania: | drewniana szpula, karton, paleta |
| Czas dostawy: | Zwykle 25 dni roboczych |
| Zasady płatności: | T / T, L / C |
| Możliwość Supply: | 10000 szpul/miesiąc, 3050KM/miesiąc |
| Liczba przewodników: | 4 pary | Rodzaj: | u/utp cat6a |
|---|---|---|---|
| Kurtka: | LSZH | kolor: | Niebiesko szary/...... |
| Konduktor: | Gołe miedź | Podanie: | Telekomunikacja, sieci, telekomunikacja / telewizja kablowa, połączenie szerokopasmowe, telekomunika |
| Izolacja: | HDPE | Standard 1: | ISO/IEC 11801-1 Ed.1.0 |
| Standard 2: | ANSI/TIA-568-C.2 ANSI/TIA-568.2-D | Standardowy 3: | UL444、UL1581、UL1666、IEC60332-1、EN50399 |
| Wsparcie: | 10Gbase-t (1000BASE-T) | ||

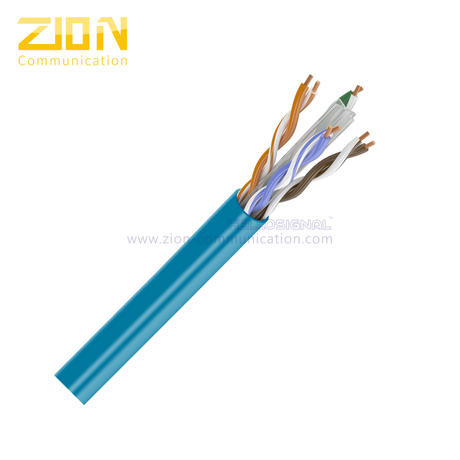

| High Light: | Kurtka LSZH U UTP CAT 6A,nieekranowany kabel Ethernet Cat6a,przewód miedziany U UTP CAT 6A |
||

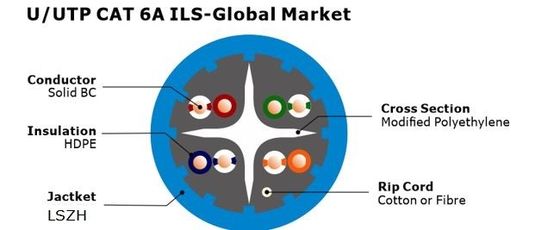

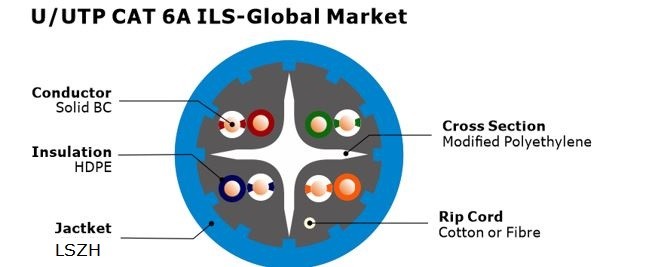

| Konduktor: | 0,57 ± 0,005 mm lita goła miedź | |||||
| Pary: | 4 pary | |||||
| Izolacja: | 1,02 ± 0,05 mm HDPE | |||||
| Kolory izolacji: | Niebiesko-biały/niebieski, pomarańczowo-biały/pomarańczowy | |||||
| Zielono-Biały/Zielony, Brązowo-Biały/Brązowy | ||||||
| Przekrój | Zmodyfikowany polietylen | |||||
| Zgrywanie: | Bawełna lub włókno | |||||
| Kurtka zewnętrzna: | 7,1 ± 0,5 mm LSZH ILS | |||||
※ ILS: Okrągła kurtka z wewnętrznymi podłużnymi prążkami
| Rezystancja prądu stałego | ＜9,38 Ohm/100m @20℃ | |||||||
| Asymetria rezystancji prądu stałego | 4% @ 20 ℃ | |||||||
| Pojemność wzajemna | 5,6 nF/100m | |||||||
| Impedancja charakterystyczna | 1–100 MHz: 100±15 omów | |||||||
| 100 - 200 MHz: 100 ± 22 omów | ||||||||
| 200–500 MHz: 100±32 omów | ||||||||
| Maksymalna częstotliwość | 500 MHz | |||||||
| Asymetria pojemności | 330 pF/100m | |||||||
| NVP | 67% | |||||||
| Opóźnienie pochylenia | ≤ 45ns/100m | |||||||
| Częstotliwość | RL (min.) | Strata wtrąceniowa (maks.) | Opóźnienie propagacji (maks.) | Opóźnienie pochylenia (maks.) | DALEJ (min.) | PS DALEJ (min.) | ELNEXT (min.) | PSELNEXT (min.) |
| MHz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m |
| 1 | 20,0 | 2,1 | 570,0 | 45,0 | 74,3 | 72,3 | 67,8 | 64,8 |
| 4 | 23,0 | 3,8 | 552.0 | 45,0 | 65,3 | 63,3 | 55,8 | 52,8 |
| 10 | 25,0 | 6,0 | 545,4 | 45,0 | 59,3 | 57,3 | 47,8 | 44,7 |
| 16 | 25,0 | 7,6 | 543,0 | 45,0 | 56,2 | 54,2 | 43,7 | 40,7 |
| 20 | 25,0 | 8,5 | 542.1 | 45,0 | 54,8 | 52,8 | 41,8 | 38,8 |
| 31,25 | 23,6 | 10,7 | 540,4 | 45,0 | 51,9 | 49,9 | 37,9 | 34,9 |
| 62,5 | 21,5 | 15,4 | 538,6 | 45,0 | 47,4 | 45,4 | 31,9 | 28,9 |
| 100 | 20,1 | 19,8 | 537,6 | 45,0 | 44,3 | 42,3 | 27,8 | 24,8 |
| 200 | 18,0 | 29,0 | 536,1 | 45,0 | 39,8 | 37,8 | 21,8 | 18,8 |
| 300 | 17,3 | 36,4 | 536,1 | 45,0 | 37,1 | 35,1 | 18,3 | 15,3 |
| 400 | 17,3 | 43,0 | 535,8 | 45,0 | 35,3 | 33,3 | 15,8 | 12,8 |
| 500 | 17,3 | 45,3 | 535,6 | 45,0 | 33,8 | 31,8 | 13,8 | 10,8 |
※Uwaga: Powyższa wydajność transmisji dla 100M, 20±2 ℃ w testowanych warunkach.
| Cechowanie | HELLOSIGNAL NO.7112306 U/UTP CAT6A 4PR 23AWG PVC ...305M(1000FT) (lub na życzenie klienta) | |||||||
| Pakiet wewnętrzny | 305 m / szpula, 305 m / rolka (lub na życzenie klienta) | |||||||
| Pakiet zewnętrzny | Kolorowe pudełko, paleta (lub na życzenie klienta) | |||||||
| Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | |||||||
| Marka | HELLOSIGNAL® LUB OEM | |||||||
