Wyposażenie kabli sieciowych zewnętrznych U/FTP CAT 6A BC LSZH w sprzęgu skręconej pary

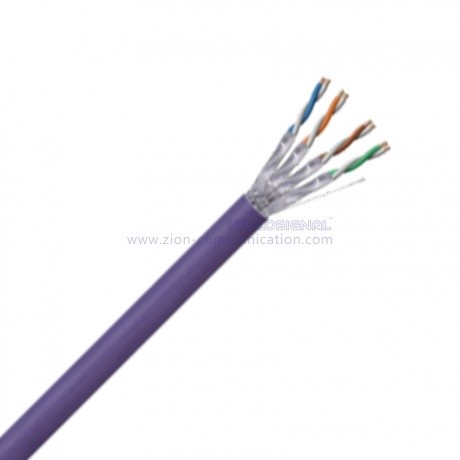

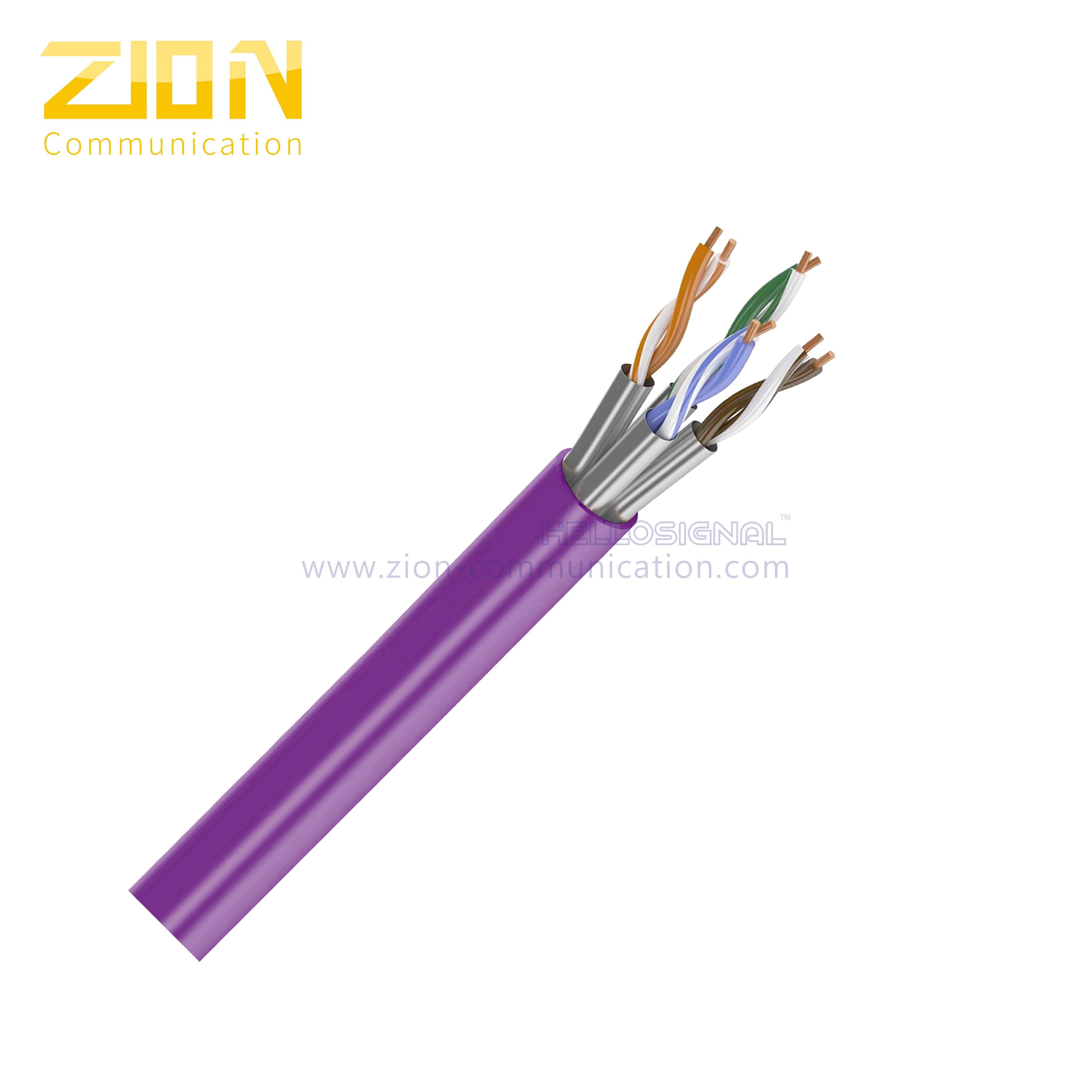

High-performance U/FTP CAT 6A twisted pair installation cable designed for outdoor networking applications with superior electrical characteristics and LSZH (Low Smoke Zero Halogen) jacket for enhanced safety.
Identyfikacja produktu
KABEL LAN
N.O. 7112326
Szczegóły budowy
/Konduktor:23 AWG Twarda, goła miedź
Pary:4 pary
Izolacja:1.35 mm Skin-Foam-Skin
Kolory izolacji:Niebiesko-biały/niebieski, pomarańczowo-biały/pomarańczowy, zielono-biały/zielony, brązowo-biały/brązowy
Ogólna tarcza:Indywidualne osłony pary, folia Al/PET, folia zwrócona
Włókno odpływowe:00,40±0,005 mm TC
Rip Cord:Bawełna
Wyjście z kurtki:80,0±0,2 mm LSZH
Charakterystyka elektryczna
Impedans:4-100MHz 100±15 Ohm, 100-200MHz 100±22 Ohm, 200-500MHz 100±32 Ohm
Max. Przewodnik opór prądu stałego 20°C:80,7 ohm/100 m
Nierównowaga oporu (%):Maksymalnie 2.5
Nierównowaga pojemności pary do ziemi:330 pF/100 m
Impedans przenoszenia:Maksymalnie 10 mOhms/m @100MHz
Temperatura instalacji:-30 do 50°C
Temperatura działania:-20 do 75°C

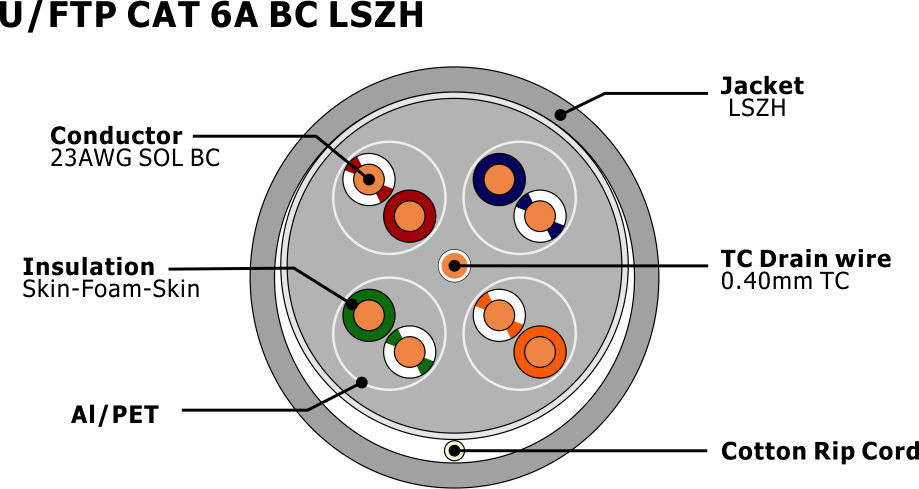

Sekcja poprzeczna
Wnioski
- Przystosowane do okablowania pomieszczeń strukturalnych
- Do transmisji sygnałów głosowych i danych cyfrowych i analogowych
- Szczególnie odpowiednie dla wszystkich zastosowań klasy EA
- ISDN, Ethernet 10 Base-T, Fast Ethernet 100 Base-T, Gigabit Ethernet 1000Base-T, 10G Base-T (IEEE 802.3)
- Token Ring 4/16Mbit/s, TP-PMD/TP/DDI 125Mbit/s, ATM 155Mbit/s (IEEE802.5)
Zgodność z normami
IEC/ISO 61156-5; ANSI/TIA568C.2; ISO/IEC 11801
Charakterystyka działania
| Częstotliwość (MHz) |
RL (min.) (dB) |
Strata wstawienia (maks.) (dB/100m) |
Opóźnienie rozprzestrzeniania się (maks.) (ns/100m) |
Opóźnienie (max.) (ns/100m) |
Następny (min.) (dB) |
PSNEXT (min.) (dB) |
ELNEXT (min.) (dB/100m) |
PSELNEXT (min.) (dB/100m) |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
Uwaga: Powyższa skuteczność przenoszenia dla 100M, 20±2°C w badanych warunkach.
Informacje o zamówieniu
Oznakowanie:HELLOSIGNAL NO.7112326 U/FTP CAT6A 4PR 23AWG LSZH XXX (lub na życzenie klienta)
Opakowanie wewnętrzne:305m/Spool, 305m/Reel (lub na żądanie klienta)
Opakowanie zewnętrzneKolorowe pudełko, paleta (lub na życzenie klienta)
Czas dostawy:Zwykle 25 dni po otrzymaniu depozytu
Marka:HELLOSIGNAL® lub OEM
