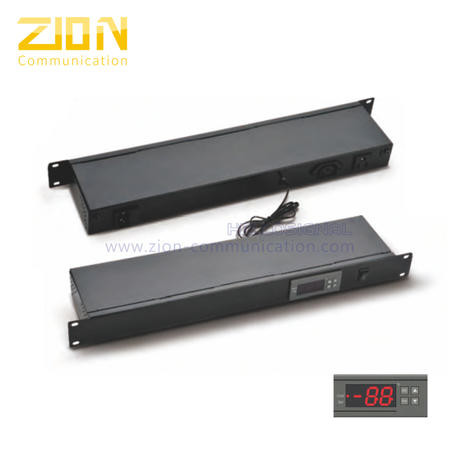

Cyfrowa jednostka temperatury TC

Akcesoria do centrów danych od chińskiego producenta - Zion Communication

Więcej szczegółów można znaleźć na stronie: Sprzęt miedziany do komunikacji Zion

Przegląd produktu

Montaż w stojaku 19".
Prosta konstrukcja, łatwa instalacja
Łatwe okablowanie i obsługa
Niepokojący opór, niezawodna praca
Wyjście 2-drożne (IEC320 C13 i NEMA 5-15R)

Dane techniczne modelu

Nr modelu	Typ złącza wejściowego
ZC70180101	Typ brytyjski (BS1363)
ZC70180102	Typ niemiecki (DIN49441)
ZC70180103	Typ amerykański (NEMA 5-15P)

Parametry techniczne

Zasilanie: 220VAC +10%/-15%, 50/60Hz
Zakres pomiaru temperatury: -50 ℃ do 99 ℃
Rozdzielczość: 1 ℃
Obciążalność styku wyjściowego chłodzenia: 10A/277VAC
Czas opóźnienia błędu czujnika: 1min
Poziom bezpieczny: IP65
Wilgotność robocza: 20-85% (bez kondensatu)
Pobór mocy: ≤3W
Zakres regulacji temperatury: -40 ℃ do 50 ℃
Dokładność: -50℃ do 70℃, ±1℃; ±1℃ w innych
Może napędzać sprężarkę jednofazową ≤1/2HP
Czujnik: NTC
Temperatura pracy: -30 ℃ do 75 ℃

Szczegóły operacji

Kluczowa operacja

Naciśnij ▲, aby wyświetlić ustawiony górny limit; Naciśnij ▼, aby wyświetlić ustawiony dolny limit

Zmodyfikuj wartość zestawu parametrów

Naciśnij SET na dłużej niż 3 sekundy, aby wejść w stan modyfikacji parametrów. Naciśnij ▲ lub ▼, aby poruszać się po pozycjach menu; naciśnij SET, aby wyświetlić aktualną wartość parametru.

Regulacja parametrów

Naciśnij jednocześnie SET i ▲ lub ▼, aby dostosować wartości parametrów. Przytrzymaj dłużej niż 1 sekundę, aby dokonać szybkiej regulacji. Naciśnij RST lub poczekaj 30 sekund, aby zapisać zmiany.

Reset parametrów

Jeśli ustawienie parametrów jest nieprawidłowe przy uruchomieniu (LED wyświetla E1 i brzęczyk), naciśnij SET, aby przywrócić ustawienia domyślne.

Funkcje naciśnięcia klawisza

Naciśnięcie klawisza	Tryb normalny	Tryb modyfikacji parametrów
USTAWIĆ	Sprawdź czas ochrony sprężarki	Wyświetla aktualną ustawioną wartość menu
USTAW (3 sekundy)	Wprowadź modyfikację parametrów
RST	Sprawdź temperaturę przekraczającą wartość	Wyjdź z modyfikacji parametrów
▲	Sprawdzenie górnych limitów temperatury	Pozycje menu są cofane
▼	Sprawdzanie dolnych limitów temperatury	Pozycje menu idą do przodu
USTAW+▲		Wartości parametrów rosną stopniowo
USTAW+▼		Wartości parametrów zmniejszają się stopniowo

Funkcje wyjść sterujących

Sterowanie sprężarką

Sprężarka uruchamia się, gdy temperatura przekroczy górną granicę i zatrzymuje się, gdy temperatura spadnie poniżej dolnej granicy. W przypadku błędu czujnika sprężarka pracuje w cyklu 15 minut włączenia i 30 minut wyłączenia. Ponowne uruchomienie sprężarki wymaga zakończenia czasu zabezpieczenia.

System alarmowy

Dioda LED miga, gdy temperatura przekracza ustawione limity. Brzęczyk włącza się po okresie opóźnienia alarmu. Aby wyciszyć alarm, utrzymując stan alarmowy, naciśnij dowolny klawisz.

Opis kontrolki

Lampka kontrolna	Status	Funkcjonować
Fajny	Zawsze włączone	Wyjście sprężarki
Fajny	Błyska	Opóźnienie wyjścia sprężarki
Ustawić	Zawsze włączone	Stan modyfikacji parametru

Ustawienia parametrów

Przedmiot	Funkcjonować	Zakres ustawień	Jednostka	Domyślny
F1	Górna granica	F2~+5	°C	-10
F2	Dolny limit	-40~F1	°C	-20
F3	Kalibracja temperatury	-5~5	°C	0
F4	Czas ochrony sprężarki	0 ~ 9	Min	3
F5	Przekroczenie wartości temperatury	0~50 (ustaw 0, aby anulować alarm)	°C	15
F6	Przekroczenie czasu opóźnienia alarmu temperatury	F2~+5	°C	20

Przepisy bezpieczeństwa

Niebezpieczeństwo

Prawidłowo rozróżnij połączenia czujnika, zasilania i przekaźnika. Unikaj nieprawidłowego okablowania lub przeciążenia. Wszelkie modyfikacje należy wykonywać przy odłączonym zasilaniu.

Ostrzeżenie

Nie należy używać w wodzie, wilgotnym środowisku, w wysokich temperaturach, przy silnych zakłóceniach elektromagnetycznych lub w warunkach korozyjnych.

Ostrożność

Upewnij się, że zasilanie jest zgodne ze specyfikacjami urządzenia. Utrzymuj stabilne napięcie. Aby zapobiec zakłóceniom, należy odpowiednio oddzielić przewody czujnika i zasilania.

Kody błędów

Kod	Powód	Status
E1	Błąd pamięci	Alarm, maszyna nie działa
E2	Błąd czujnika	Alarm, sprężarka działa proporcjonalnie
GG	Przekroczenie limitu wyświetlania temperatury

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Zion communication OR OEM
Orzecznictwo:	ISO, CE, RoHS, UL
Numer modelu:	Wyposażenie centrum danych

Minimalne zamówienie:	1000 szt
Szczegóły pakowania:	1 PC / plastikowa torba, PCS / karton
Czas dostawy:	Zwykle 10 dni roboczych
Zasady płatności:	T/T, akredytywa
Możliwość Supply:	30 000 sztuk / miesiąc

19" Instalacja cyfrowa jednostka temperatury z dwukierunkowym wyjściem i czujnikiem NTC do precyzyjnej kontroli
