| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Zion communication OR OEM |
| Orzecznictwo: | CE, ROHS, VDE, UL |
| Numer modelu: | Mikrowłókno dmuchane powietrzem |
| Minimalne zamówienie: | 10 km |
| Szczegóły pakowania: | 1000M lub 2000M / Bęben drewniany |
| Czas dostawy: | Zwykle 25 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1000KM / miesiąc |
| Światłowód: | ITU-T G.652、G.657 IEC 60793-2-50 | Kabel światłowodowy: | IEC 60794-1-2 (IEC 60794-5) |
|---|---|---|---|
| Pakiet: | 1000M lub 2000M / Bęben drewniany | Orzecznictwo: | CE, ROHS, VDE, UL |
| High Light: | Moduł światłowodowy wdmuchiwany mikro powietrzem,wdmuchiwany powietrzem kabel światłowodowy IEC 60794-1-2,wdmuchiwany powietrzem kabel światłowodowy ITU-T G.652 |
||
Mikrowłókno dmuchane powietrzem (MABFU) Kabel światłowodowy dmuchany powietrzem
| Mikrowłókno dmuchane powietrzem (MABFU) | |||||||||||
| Wstęp: | |||||||||||
| MABFU jest ważną częścią kabla światłowodowego wdmuchiwanego powietrzem i jest najpopularniejszym produktem wewnętrznych kabli światłowodowych dla okablowania generycznego na rynku globalnym, szczególnie w Europie, Japonii, Korei Południowej i tak dalej. MABFU to produkt o małej średnicy, lekki, o dużej elastyczności i odpowiedniej sztywności, który można wdmuchiwać mikrorury 5,0/3,5mm.Włókna pokryte są miękką żywicą akrylową, która zapewnia doskonałe wymiary i właściwości termiczne stabilność, aby amortyzować włókna, ponadto żywicę można łatwo usunąć podczas łączenia włókien.Zewnętrzna powłoka to termoplast o niskim współczynniku tarcia. Powierzchnia osłony została zaprojektowana ze specjalnymi rowkami, w porównaniu do powierzchni tradycyjnego kabla światłowodowego, zapewnia nie tylko wysoki poziom ochrony mechanicznej, ale także doskonałą wydajność odmuchu. |
|||||||||||
| Cechy i zalety: | |||||||||||
| ● Opcje 2,4,6,8 i 12 włókien. ● Stabilna struktura, dobra wydajność mechaniczna i temperaturowa. ● Zaprojektowany ze specjalnymi rowkami zwiększającymi odległość odmuchu. ● Lekkość i odpowiednia sztywność, powtórzyć instalację. ● Zaprojektowany bez żelu, łatwy do zdejmowania i obsługi. ● Większa przewaga kosztowa w porównaniu z tradycyjnym produktem. ● Kompletne akcesoria, mniej siły roboczej, krótszy czas instalacji. |
|||||||||||
| Normy: | |||||||||||
| O ile w niniejszej specyfikacji nie określono inaczej, wszystkie wymagania powinny być głównie zgodne z następującymi standardowymi specyfikacjami. |
|||||||||||
| Światłowód: | ITU-T G.652,G.657 IEC 60793-2-50 | ||||||||||
| Kabel światłowodowy: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

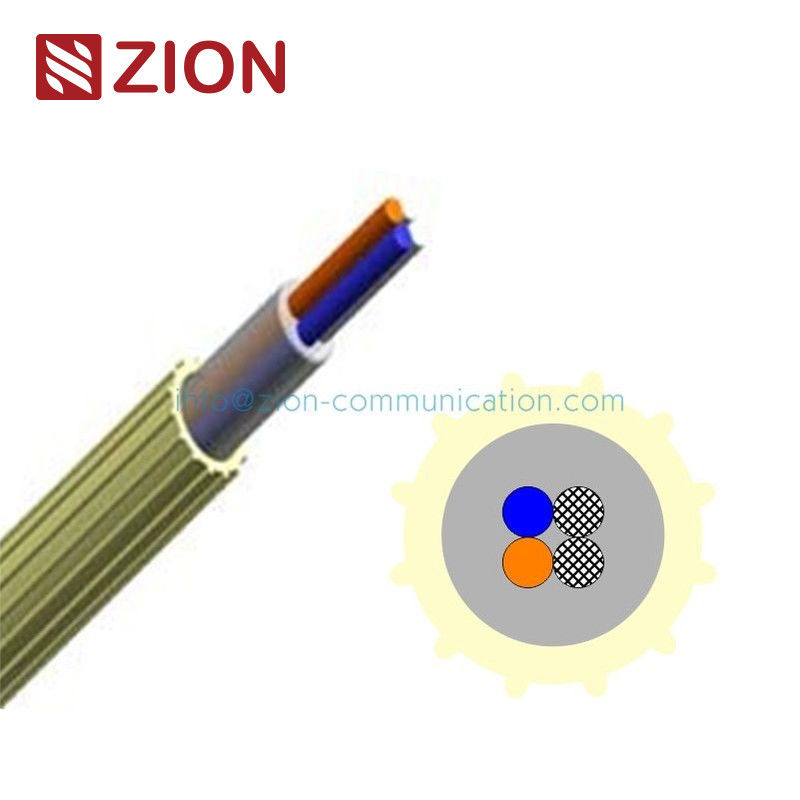

| Przekrój: | |||||||||||
|
1, włókno optyczne 2, żywica 3, +2 "wypełnione" włókno 4, osłona o niskim współczynniku tarcia 5, rowek |
|||||||||||
| Wydajność podstawowa | |||||||||||
| Liczba włókien | 2 włókna | 4 włókna | 6 włókien | 8 włókien | 12 włókien | ||||||
| Średnica zewnętrzna (mm) | 1,20 ± 0,05 | 1,20 ± 0,05 | 1,40±0,05 | 1,50 ± 0,05 | 1,65±0,05 | ||||||
| Waga (g/m) | 1,0 | 1,0 | 1,3 | 1,8 | 2,2 | ||||||
| Minimalny promień gięcia (mm) | 50 | 50 | 60 | 80 | 80 | ||||||
| Temperatura | Przechowywanie: -30℃ +70 ℃ Praca: -30℃ ～ +70 ℃ Instalacja: -5℃ ～ +50 ℃ | ||||||||||
| Żywotność kabla | 25 lat | ||||||||||
| Uwaga: Zaleca się, aby struktura jednostki 2 włókien składała się z 2 włókien wypełnionych, gdyż udowodniono, że jednostka 2 włókien z 2 wypełnionymi włóknami jest lepszy niż ten z zerowym lub jednym wypełnionym włóknem pod względem wydajności wdmuchiwania i zdolności do usuwania włókien |
|||||||||||
| Testowanie parametru | |||||||||||
| Tłumienie jednostki światłowodowej | |||||||||||
| Typ włókna | SM G.652D,G.657.A1 | ||||||||||
| Osłabienie | 0,40dB/km maks. @1310nm | ||||||||||
| 0,30dB/km maks. @1550nm | |||||||||||
| Test dmuchania | |||||||||||
| Liczba włókien | 2 włókna | 4 włókna | 6 włókien | 8 włókien | 12 włókien | ||||||
| Sprzęt testowy | PLUMETTAZ:UM25, ERICSSON:F, CATWAY:FBT-1.1 | ||||||||||
| Kanał standardowy | 5,0/3,5 mm | ||||||||||
| Ciśnienie | 7bar / 10bar | ||||||||||
| Typowa odległość wdmuchiwania | 500m/1000m² | 500m/1000m² | 500m/1000m² | 500m/1000m² | 500m/800m² | ||||||
| Typowy czas wdmuchiwania | 10min/18min | 10min/18min | 12min/18min | 13min/18min | 15min/18min | ||||||
| Wydajność mechaniczna | |||||||||||
| Test | Standard | Parametry | Wyniki testu | ||||||||
| Napięcie | EN 18700 A1/501 IEC 60794-1-2-E1 |
Obciążenie wynosi 1×W | Dodatkowe tłumienie ≤0,05dB po teście |
||||||||
| schylać się | IEC 60794-1-2--E11A | Średnica 40 mm × 3 obroty 5 cykli przy 20℃ |
Dodatkowe tłumienie ≤0,05dB, po teście | ||||||||
| Zmiażdżyć | IEC 60794-1-2-E3 | 100 N, 60s | Dodatkowe tłumienie ≤0,05dB, po teście | ||||||||
| Wszystkie testy optyczne przebiegały przy 1550 nm | |||||||||||
| Wydajność środowiska | |||||||||||
| Test | Standard | Parametry | Wyniki testu | ||||||||
| Cykl temperatury | IEC 60794-1-2-F1 | -30℃, +70℃, (2 cykle) |
Tłumienie bezwzględne ≤0,5 dB/km, podczas testu Dodatkowe tłumienie ≤0,1 dB/km, w trakcie i po teście |
||||||||
| Moczenie w wodzie | IEC 60794-5 | 1000 godzin w wodzie, 18 ℃ (22 ℃) |
(Test po cyklu temp) ≤0,07dB/km Zmiana w porównaniu z wartością początkową |
||||||||
| Cykl wilgotnego ciepła | IEC 60068-2-38 | 25 ℃, 65 ℃, 25 ℃, 65 ℃, 25 ℃, -10 ℃, 25 ℃ |
Tłumienie bezwzględne ≤0,5 dB/km, podczas testu Dodatkowe tłumienie ≤0,1 dB/km, w trakcie i po teście |
||||||||
| Wszystkie testy optyczne przebiegały przy 1550 nm | |||||||||||
| Kod koloru włókna | |||||||||||
| Nie. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| Kolor | Niebieski | Pomarańczowy | Zielony | brązowy | Szary | biały | |||||
| Nie. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| Kolor | czerwony | Czarny | Żółty | Fioletowy | Różowy | wodny | |||||
| Kolor osłony | |||||||||||
| ● Żółty | |||||||||||
| Długość dostawy | |||||||||||
| Standardowe długości dostaw to 1000m, 2000m, 3000m, 4000m, 6000m z tolerancją -0,5～+1%. Aby uzyskać więcej opcji, skontaktuj się z obsługą klienta. |
|||||||||||
| Opakowania | |||||||||||
| Swobodne zwijanie na patelni. | |||||||||||
| Liczba włókien | Długość (m) |
Rozmiar miseczki Φ×H (mm) |
Waga (Brutto) (kg) |
|
|||||||
| 2～4 włókna | 2000 m² | φ510 × 200 | 8,0 | ||||||||
| 4000 m² | φ510 × 200 | 10,0 | |||||||||
| 6000 m² | φ510 × 300 | 13,0 | |||||||||
| 6 włókien | 2000 m² | φ510 × 200 | 9,0 | ||||||||
| 4000 m² | φ510 × 300 | 12,0 | |||||||||
| 8 włókien | 2000 m² | φ510 × 200 | 9,0 | ||||||||
| 4000 m² | φ510 × 300 | 14,0 | |||||||||
| 12 włókien | 1000 m² | φ510 × 200 | 8,0 | ||||||||
| 2000 m² | φ510 × 200 | 10,0 | |||||||||
| 3000 m² | φ510 × 300 | 14,0 | |||||||||
| 4000 m² | φ510 × 300 | 15,0 | |||||||||
