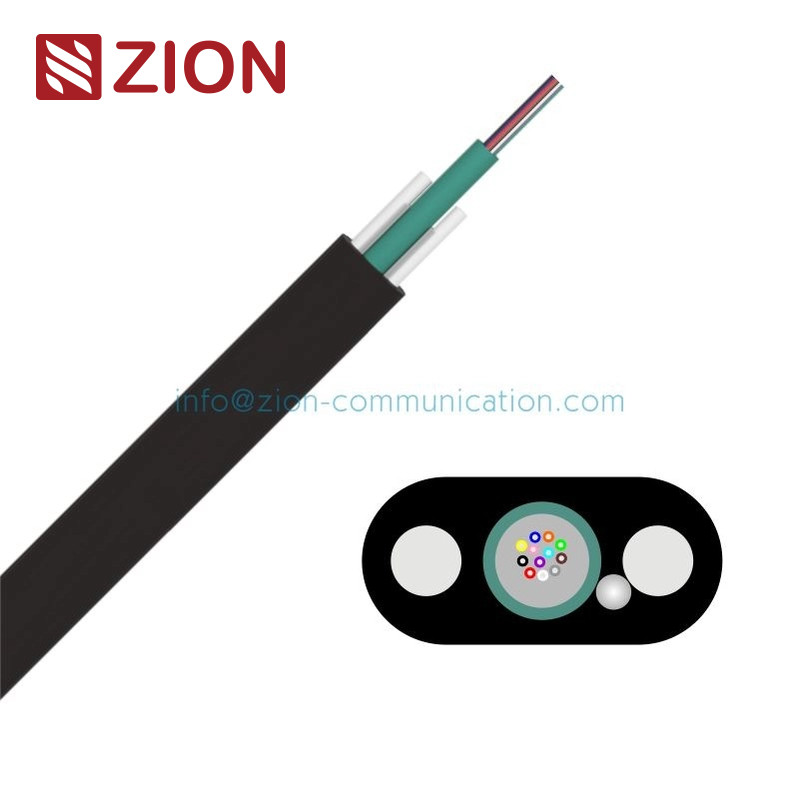

FTTH GYFXBY 1 2 4 6 8 rdzeni Wewnętrzny zewnętrzny kabel światłowodowy z FRP Non Metallic

FTTH GYFXBY 1 2 4 6 8 Rdzeń Kabel światłowodowy wewnętrzny/zewnętrzny Kabel płaskiej łączności z FRP niemetalicznym

GYFXBY Kabel światłowodowy jednorurkowy w kształcie płaskim i samodzielnie noszący się do sieci na obszarach wiejskich



Wprowadzenie

Włókna optyczne umieszczane są w luźnej rurze wykonanej z tworzywa sztucznego o wysokim modulu i wypełnionej mieszaniną wypełniającą rurę.Dwie plastikowe pręty wzmocnione włóknami szklanymi (FRP) umieszczane są równolegle na zewnątrz rury, a między rurą a prętami umieszcza się przędzy zatykające wodę, a następnie wytłaczana jest płaska obudowa PE.
W segmencie dystrybucji sieci optycznych na obszarach wiejskichkabel może być wykorzystywany jako kable do samodzielnej instalacji powietrznej do łączenia punktów rozgałęzienia z punktami dostępu dla abonentów.



Cechy

Dokładna kontrola procesu zapewniająca dobre osiągi mechaniczne i temperatury
Unikalny płaski kształt zapewniający doskonałą odporność na kruszenie,wykorzystane do instalacji specjalnych zacisków kużkowych
Dwa elementy wytrzymałościowe FRP równolegle w pobliżu rurki, łatwe do odcięcia
Projekcja całkowicie dielektryczna, stosowana w obszarach podatnych na błyskawice
Jednoruba, niewielka powierzchnia i lekka waga, łatwa w montażu





Seria produktów

W sprawieSeria produktówdla kabli światłowodowych jest podzielony na trzy kategorie:Wyrób,Rozdzielanie, orazWyrzućPoniżej znajduje się podział różnych typów kabli w każdym segmencie:

• Segment podajnika:

Kable te są zazwyczaj używane do komunikacji dalekobieżnej, często wdrażane w środowiskach zewnętrznych.

GYTA/GYTS:Rury luźneKable te są zaprojektowane do komunikacji wysokiej wydajności z wieloma włóknami w luźnej konfiguracji rurki dla dodatkowej ochrony i elastyczności.



Każdy z tych rodzajów produktów służy różnym celom w sieciach światłowodowych, począwszy od transmisji sieciowej na duże odległości, aż po połączenia dystrybucyjne i podłączające bliżej użytkownika.

• Segment opuszczenia:

Są one powszechnie stosowane do końcowego połączenia z punktu dystrybucji do użytkownika końcowego, zazwyczaj w domach lub budynkach.

GJXH:Kabel do zrzucania typu łuku. Ten typ kabla ma solidną konstrukcję zelementy wytrzymałości drutu stalowegoi jest zazwyczaj stosowany do instalacji na krótkie odległości.

• Segment dystrybucji:

Kable te służą do łączenia się z sieci zasilającej do sieci użytkownika końcowego lub do połączeń pośrednich.

GYAXZY:Jednorurkowa obudowa LSZH z aramidąKabel ten ma konfigurację jednej rurki i posiadaAramidczłonek siły zNiskoprzypuszczalny halogen zerowy (LSZH)Oznacza to, że jest bezpieczny i przyjazny dla środowiska.GYGXZY:Włókna szklane z jednorurkowej przędzy. Podobna do powyższej, ale zPrzędza szklanaczłonek siły iPolietylen (PE)Ogród, zapewniający inny rodzaj ochrony i trwałości.GTJGA:Włóczęga TBF APL CSM. bardziej specyficzny typ kabla z rdzeniem z szczelinami, zaprojektowany do dystrybucji o dużej gęstości i na duże odległości.GYFXBY:Płaska forma i samonośna jednorurka. Płaskoformiczny wzór zsamodzielnefunkcja, oferująca łatwą metodę montażu, powszechnie stosowaną w środowiskach wymagających elastycznego, ale solidnego okablowania.GYAXTC8Y:Rysunek 8 Samopodtrzymujący się jednorurkowy aramid. ARysunek 8konfiguracja, zAramidPrzędza o wytrzymałości i właściwościach samowytrzymujących.GYFC8A-3U:3-jednostkowy FRP APL rysunek-8 Samopodtrzymujący. ARysunek 8projektowanie z3 jednostki FRPdla dodatkowej wytrzymałości i zdolności samodzielnego wspierania, zazwyczaj w trudnych warunkach.









Sekcja poprzeczna





1. Wypełnianie rur: odpowiedni związek wypełniający blokujący wodę.
2- Rurka luźna: materiał termoplastyczny.
3Włókno optyczne
4. Członek wytrzymałościowy: pręt z tworzyw sztucznych wzmocniony włóknem szklanym (GFRP).
5Materiał zatykający wodę: przędzy zatykającej wodę.
6. Obudowa zewnętrzna: czarny polietylen.









Charakterystyka techniczna

GYFXBY-02-24XnŚrednica mm:4.6*8.1(3.0rury)

GYFXBY-02-24XnMasa ((kg/km):35

GYFXBY-02-24XnŚrednica FRP:1.6

GYFXBY-02-24XnWytrzymałość na rozciąganieDługoterminowe/krótkoterminowe(N):400/1400

GYFXBY-02-24XnZłamaćDługoterminowe/krótkoterminowe(N/100 mm):1000/5000







Charakterystyka środowiska

Temperatura transportu/składowania: -20°C~ 70°C





Długość dostawy

Standardowa długość: 1000 m;jej długość dostępna
