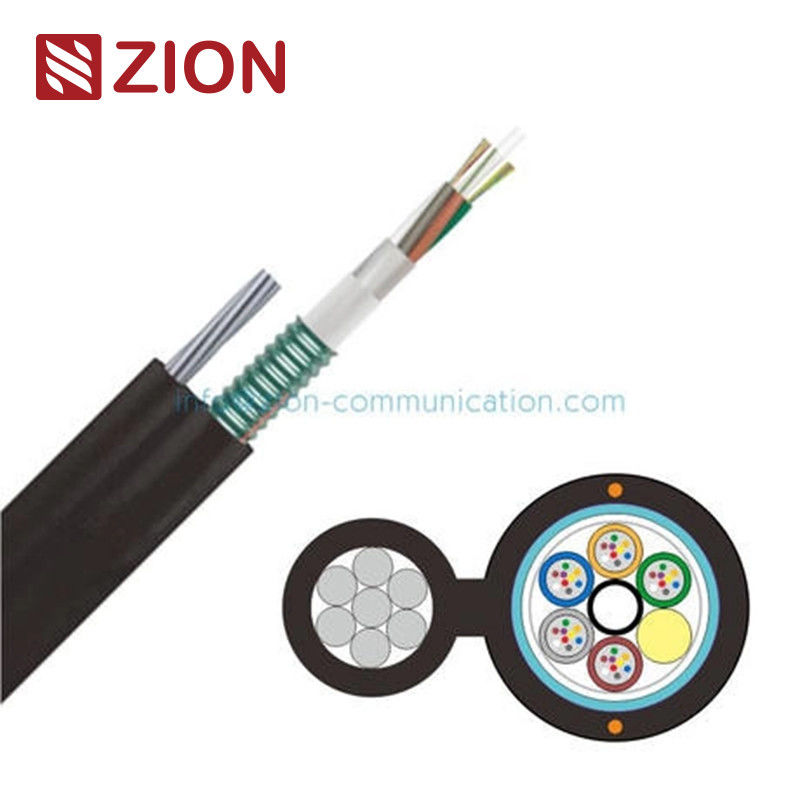

Lekko opancerzony, samonośny kabel optyczny Rysunek 8 (cały suchy) GYFC8S

(Całkowicie suche) GYFC8S Lekkie opancerzone samonośne

GYFC8S

Lekkie Amored samodzielnie podtrzymujący się rysunek 8 kabel

Zastosowanie

Wysoka odporność na rozciąganie

Wysoka wytrzymałość na rozdrabnianie

Samonośna instalacja powietrzna

Projektowanie rdzenia półsuwego, łatwe w montażu i splice

Charakterystyka

Informacje, które dostarczyłeś zawierają szczegóły dotycząceKable światłowodowei ich różnorodnościspecyfikacje działaniaOto podział kluczowych cech:

Rodzaje włókien i specyfikacje:

1. G.652.Da takżeG.655są rodzajami światłowodu jednomodowego o specyficznych właściwościach tłumienia i dyspersji, które są często stosowane w różnych systemach przesyłu optycznego.

   • G.652.Djest standardowym włóknem jednomodowym o niższej atenuowaniu, nadającym się do większości zastosowań ogólnych.
   • G.655jest włóknem z przesunięciem dyspersji innego niż zerowy, zaprojektowanym do transmisji na duże odległości o dużej przepustowości, zwłaszcza tam, gdzie potrzebna jest kompensacja dyspersji.

2. Włókna multimodowe:

   • 50/125 μma także620,5/125 μmsą średnicami rdzenia/pokrywki dla włókien multimodowych, powszechnie stosowanych do transmisji danych na krótkie odległości (np. w budynkach lub środowiskach kampusu).

Zmniejszenie (straty sygnału):

• G.652.Da takżeG.655:

  • W850 nma także1300 nm, oba rodzaje włókien mają osłabienie≤ 3,0 dB/km.
  • W1310 nm,G.652.Dma osłabienie≤ 0,36 dB/km, orazG.655ma≤ 0,40 dB/km.
  • W1550 nm, osłabienie wynosi≤ 0,22 dB/kmdlaG.652.Da także≤ 0,23 dB/kmdlaG.655.

• Włókna multimodowe (50/125 μm i 62,5/125 μm):

  • W850 nm, osłabienie wynosi≤ 3,0 dB/km.
  • W1300 nm, osłabienie jest również≤1,0 dB/km.

Przepustowość (zdolność transmisji sygnału):

• Włókna multimodowe:
  • W850 nm,50/125 μmwłókno ma szerokość pasma≥ 500 MHz·km, podczas gdy620,5/125 μmwłókno ma≥ 200 MHz·km.
  • W1300 nm,50/125 μmwłókno ma szerokość pasma≥ 1000 MHz·km, podczas gdy620,5/125 μmwłókno ma≥ 600 MHz·km.

Polaryzacyjna dyspersja trybu (PMD):

• Włókna indywidualneObie.G.652.Da takżeG.655włókna mają wartość dyspersji trybu polaryzacji≤ 0,20 ps/√km.
• Wartość łącza projektowego (M=20, Q=0,01%)Obie.G.652.Da takżeG.655włókna mają wartość łącznika projektowego wynoszącą≤ 0,1 ps/√km.

Dane techniczne dotyczące kabli światłowodowych:

Poniższe specyfikacje dotycząKable światłowodowez różnym ilością włókien i konfiguracją:

• Opcje liczby włókien: 24, 48, 72, 96, 144 włókna.

• Rurka luźna:

  • Liczba rur na liczbę włókien:
    • 24 włókna: 4 rurki * 6 włókien na rurkę.
    • 48 włókien: 4 rurki * 12 włókien na rurkę.
    • 72 włókna: 6 rur * 12 włókien na rurę.
    • 96 włókien: 8 rur * 12 włókien na rurę.
    • 144 włókna: 12 rur * 12 włókien na rurę.

• Średnica zewnętrzna:

  • 24 włókna: 1,9 mm.
  • 48włókna: 2,4 mm.
  • 144 włókna: 2,4 mm.

• Członek siły centralnej:

  • Materiał:FRP(Plast wzmocniony włóknami).
  • Średnica:20,0 mmdla włókien 24/48,20,6 mmdla włókien 72/96/144.

• Materiał blokujący wodę:Taśma i przędza przeciwwodnado ochrony przed wnikaniem wody.

• Zbroja:Taśma z stali falistejdo ochrony mechanicznej.

• Włókno Messenger:7*1,6 mmstruktury.

• Powierzchnia zewnętrzna:

  • Gęstość:10,8 mmnominalne.

• Średnica kabla:

  • 24 włókna: Ok. 11,1 mm * 22,1 mm.
  • 48 włókien: Ok. 12,1 mm * 23,1 mm.
  • 72 włókna: Ok. 12,6 mm * 23,6 mm.
  • 96 włókien: Ok. 14,6 mm * 25,6 mm.
  • 144 włókna: Ok. 17,6 mm * 28,6 mm.

• Waga kabla:

  • 24 włókna: 280 kg/km.
  • 48 włókien: 310 kg/km.
  • 72 włókna: 330 kg/km.
  • 96 włókien: 370 kg/km.
  • 144 włókna: 440 kg/km.

• Zakres temperatury pracy: -40°C do +70°C.

• Wytrzymałość na rozciąganie:

  • Krótkoterminowe:8000 N.
  • Długoterminowe:2700 N.

• Odporność na złamanie:

  • Krótkoterminowe:2000 N/100 mm.
  • Długoterminowe:600 N/100 mm.
