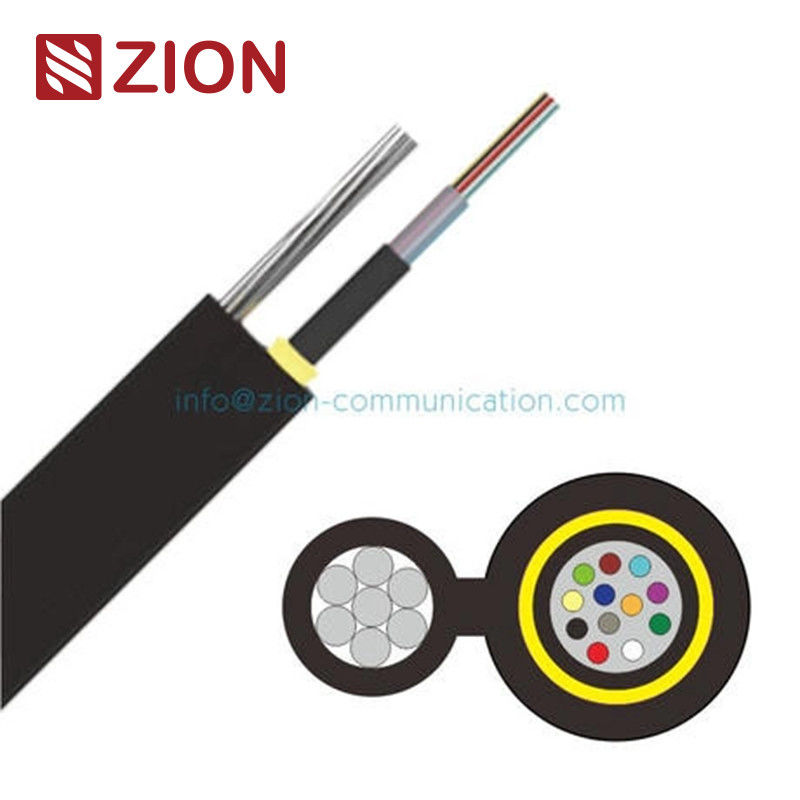

GYAXTC8Y Centralna tuba Mini Rysunek 8 Kabel światłowodowy Antena samonośna

GYAXTC8Y-Small Figure-8 Self-Supporting Central Tube Mini Figure 8 Kabel Unitube Kabel optyczny powietrzny

GYAXTC8Y-Small

Kabel światłowodowy do instalacji powietrznej w centralnej rurze
Rysunek 8 Samodzielne utrzymanie

Zastosowanie

Dobry mechaniczny i środowiskowy wydajność.
Niewielki rozmiar i lekka waga, łatwa w montażu.
Samodzielna instalacja powietrzna.

Charakterystyka

Oto szczegółowe podsumowanie specyfikacji kabla światłowodowego na podstawie Twoich danych:

Rodzaje włókien i osłabienie/wydajność:

1. G.652.Da takżeG.655(Włókna jednomodowe):

   • G.652.D: Powszechnie stosowane włókno jednomodowe odpowiednie do zastosowań ogólnego przeznaczenia.
   • G.655Włókno z przemieszczeniem dyspersji inne niż zerowa, zaprojektowane do przesyłu o dużej pojemności na duże odległości z większą kontrolą nad dyspersją.

2. Włókna multimodowe:

   • 50/125 μma także620,5/125 μmsą światłami multimodowymi stosowanymi do transmisji danych na krótkie odległości i dużych prędkości w sieciach lokalnych (LAN), o specyficznych właściwościach tłumienia i przepustowości.

Atenuacja:

• Przy 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 620,5/125 μm:≤ 3,0 dB/km

• Przy 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 620,5/125 μm:≤1,0 dB/km

• Przy 1310 nm:

  • G.652.D:≤ 0,36 dB/km
  • G.655:≤ 0,40 dB/km

• Przy 1550 nm:

  • G.652.D:≤ 0,22 dB/km
  • G.655:≤ 0,23 dB/km

Przepustowość (zdolność przekazywania danych):

• Przy 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 620,5/125 μm:≥ 200 MHz·km

• Przy 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 620,5/125 μm:≥ 600 MHz·km

Polaryzacyjna dyspersja trybu (PMD):

• Włókna indywidualneObie.G.652.Da takżeG.655włókna mają wartość dyspersji trybu polaryzacji≤ 0,20 ps/√km.
• Wartość łącza projektowego(M=20, Q=0,01%): ObieG.652.Da takżeG.655włókna mają≤ 0,1 ps/√km.

Dane techniczne dotyczące budowy kabli:

W niniejszej sekcji szczegółowo opisano właściwości fizyczne i mechaniczne kabli światłowodowych o różnej liczbie i konfiguracji włókien:

• Opcje liczby włókien: 2, 4, 6, 12, 18, 24 włókna.

Charakterystyka rur i kabli luźnych:

• Średnica zewnętrzna rurki:

  • W przypadku włókien 2, 4, 620,8 mm
  • W przypadku włókien 12, 18, 24:3.2 mm

• Drut stalowy:

  • Materiał: Zacynkowany drut stalowy dla wytrzymałości.
  • Średnica:7*0,8 mm.

• Włócznia:

  • Materiał:PE(polietylen).
  • Gęstość:0,8 mm nominalne.

• Średnica kabla:

  • 2, 4, 6 włóknaPrzybliżenie.40,4 mm / 9,5 mm.
  • 12, 18, 24 włóknaPrzybliżenie.40,6 mm / 9,5 mm.

• Waga kabla:

  • 2, 4, 6 włókna:66 kg/km.
  • 12, 18, 24 włókna:68 kg/km.

• Zakres temperatury pracy:-40°C do +70°C.

• Wytrzymałość na rozciąganie:

  • Krótkoterminowe:1500 N.
  • Długoterminowe:600 N.

• Odporność na złamanie:

  • Krótkoterminowe:1000 N/100 mm.
  • Długoterminowe:300 N/100 mm.
