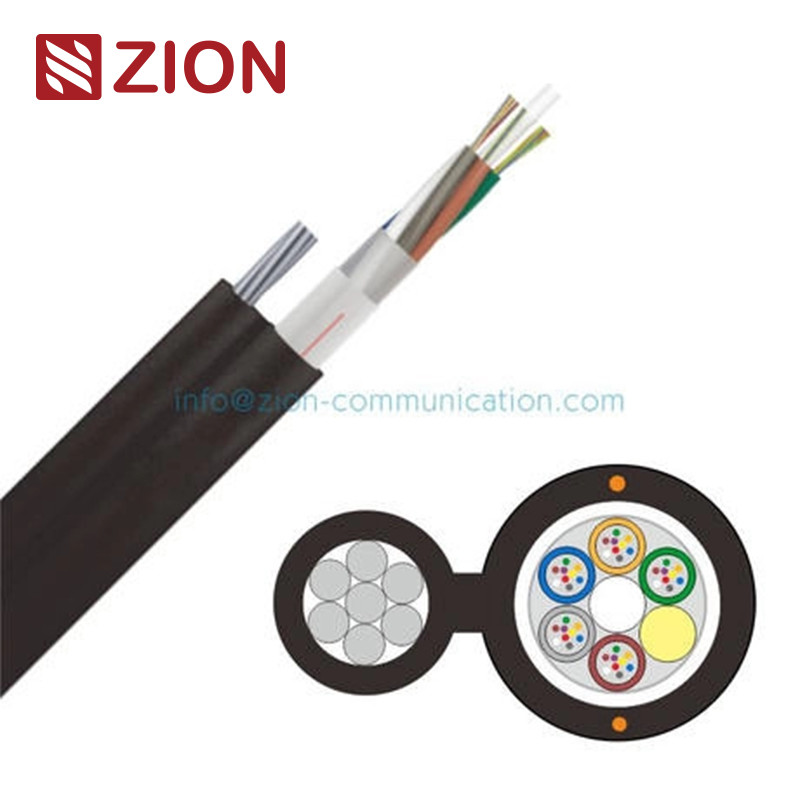

GYFTC8A FRP CSM Aluminium Armored Aerial Installation Rysunek-8 Samopodtrzymujący się kabel optyczny

GYFTC8A.

FRP CSM Aluminium Pancerna instalacja powietrzna Kabel światłowodowy Rysunek-8 samonośny

Zastosowanie

Wysoka wytrzymałość na rozciąganie
Samonośna instalacja powietrzna

Charakterystyka i dane techniczne dla kabli światłowodowych

Charakterystyka włókien

G.652.D (jednostronnie):

• Atenuacja:
  • @1310 nm: ≤0,36 dB/km
  • @1550 nm: ≤0,22 dB/km
• Polaryzacja Trybu Rozproszenia:
  • Włókno indywidualne: ≤0,20 ps/√km
  • Wartość łącza projektowego (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (jednostronnik):

• Atenuacja:
  • @1310 nm: ≤0,40 dB/km
  • @1550 nm: ≤0,23 dB/km
• Polaryzacja Trybu Rozproszenia:
  • Włókno indywidualne: ≤0,20 ps/√km
  • Wartość łącza projektowego (M=20, Q=0,01%): ≤0,1 ps/√km

50/125μm (wielokomodowy):

• Atenuacja:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Szerokość pasma:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (wielowarunkowy):

• Atenuacja:
  • @850 nm: ≤3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Szerokość pasma:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

Dane techniczne

1. Liczba włókien:Dostępne w konfiguracjach 24, 48, 72, 96, 144 i 288 włókien.

2. Struktura rury luźnej:

   • Liczba rur i włókien na rurę:
     • 24 włókna: 4 rury × 6 włókien.
     • 48 włókien: 4 rury × 12 włókien.
     • 72 włókna: 6 rur × 12 włókien.
     • 96 włókien: 8 rur × 12 włókien.
     • 144 włókna: 12 rur × 12 włókien.
     • 288 włókien: 24 rurki × 12 włókien.
   • Średnica zewnętrzna: od 1,9 mm do 2,4 mm w zależności od konfiguracji.

3. Członek centralnej siły:

   • Materiał: FRP lub stal.
   • Średnica: od 2,0 mm do 7,4 mm w zależności od liczby włókien.

4. Materiał blokujący wodę:

   • Kabel wypełniony związkiem w celu zapewnienia odporności na wodę.

5. Warstwa odporna na wilgoć:

   • Laminata aluminiowa dla dodatkowej ochrony.

6. / Włókno Messenger:

   • Struktura: 7 × 1,6 mm dla wytrzymałości i wsparcia.

7. - Włóczęga:

   • Gęstość: nominalna 1,8 mm.

8. Rozmiary i waga kabli:

   • Średnica kabla waha się od około 10,2 mm do 19,5 mm (kabel główny) i 21,2 mm do 30,5 mm (w tym przewód przesyłający).
   • Wymagania w zakresie masy od 220 ± 10 kg/km do 450 ± 10 kg/km.

9. Wydajność mechaniczna:

   • Zakres temperatury pracy:-40 do +70 stopni.
   • Wytrzymałość na rozciąganie:
     • Krótkoterminowe: 8000 N.
     • Długotrwałe: 2700 N.
   • Odporność na rozbicie:
     • Krótkoterminowe: 1000 N/100 mm.
     • Długotrwałość: 300 N/100 mm.

10. Kolorowy układ:

    • Kolory włókien i rur podlegają określonej tabeli identyfikacyjnej.
