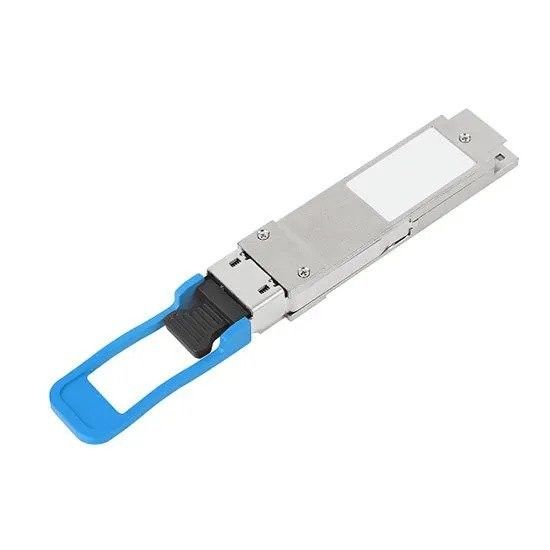

Transceiver QSFP28 100G z technologią CWDM dla dystansu 2KM i szybkości transmisji danych 100Gbps

Projekt 4 pasm CWDM Mux/Demux 100G QSFP28 LR4 CWDM 2KM LC SMF Transceiver światłowodowy

100G QSFP28 LR4 został zaprojektowany dla systemów światłowodowych jednomodowych wykorzystujących 4×25 kanałów CWDM w paśmie 1310nm, obsługując odległości transmisji do 2 km. Moduł ten konwertuje cztery elektryczne kanały danych 25 Gb/s na cztery sygnały optyczne CWDM, które następnie są multipleksowane w jeden strumień transmisji optycznej 100 Gb/s. Po stronie odbiorczej demultipleksuje on wejście optyczne 100 Gb/s z powrotem na cztery kanały CWDM i konwertuje je na wyjścia danych elektrycznych.

Cztery kanały CWDM działają na centralnych długościach fal 1271nm, 1291nm, 1311nm i 1331nm. Posiada złącze dupleksowe LC do interfejsu optycznego i 38-pinowe złącze do połączeń elektrycznych. Wykorzystując światłowód jednomodowy (SMF), produkt ten wykorzystuje 4-falową macierz lasera DFB (Distributed Feedback Laser) do konwersji wejść elektrycznych na sygnały optyczne CWDM. Odbiornik wykorzystuje dyskretne fotodiody do zbierania każdej długości fali, a sygnały są wzmacniane przez TIA przed wyprowadzeniem jako dane elektryczne.

Zaprojektowany zgodnie ze standardami QSFP28 Multi-Source Agreement (MSA) i IEEE 802.3ba, transceiver ten zapewnia niezawodne działanie i interoperacyjność.
