| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Zion communication OR OEM |
| Orzecznictwo: | ISO, CE, RoHS, UL |
| Numer modelu: | Falisty kabel koncentryczny RF |
| Minimalne zamówienie: | 1 km |
| Szczegóły pakowania: | 100M, 300M, drewniana rolka, karton |
| Czas dostawy: | 25 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1000KM / miesiąc |
| Wewnętrzny przewodnik: | Drut aluminiowy pokryty miedzią | Izolacja: | spieniony PE |
|---|---|---|---|
| Zewnętrzny przewodnik: | Spiralna rura miedziana falista | Kurtka: | PE, czarny |
| Moc szczytowa: | 15,6 kW | <i>Max.</i> <b>Maks.</b> <i>operating frequency</i> <b>częstotliwość pracy</b>: | 10,2 GHz |

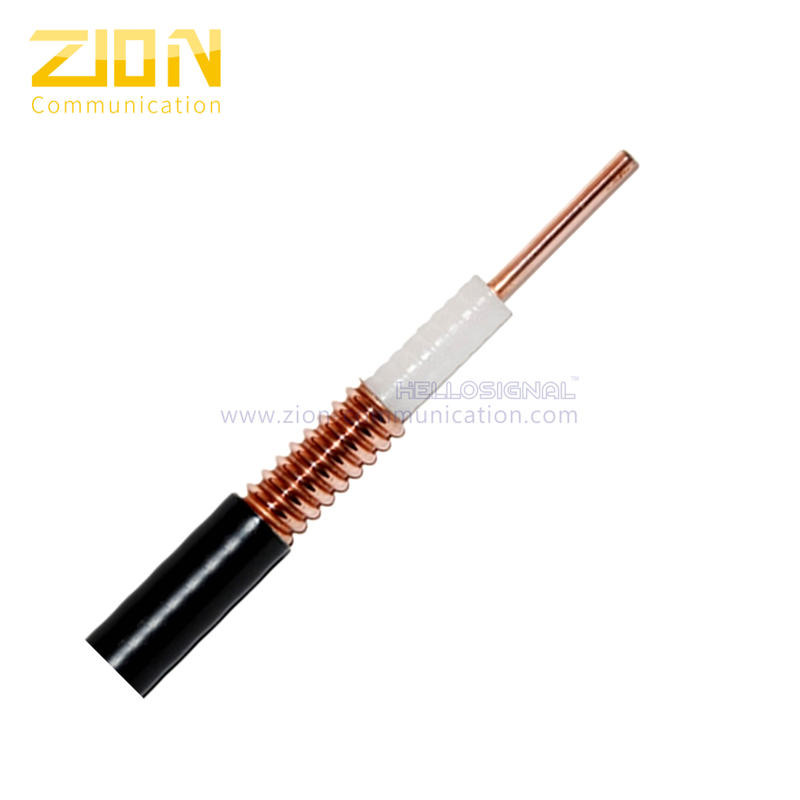

| 1/2 "Super elastyczny kabel koncentryczny RF z falistej miedzianej rurkiNR 7101105 | ||||||||
| Parametry konstrukcyjne: | ||||||||
| Wewnętrzny przewodnik | 3,58 ± 0,03 mm Drut aluminiowy pokryty miedzią | |||||||
| Izolacja | 9,90 ± 0,20 mm spieniony PE | |||||||
| Zewnętrzny dyrygent | 12,0 ± 0,20 mm spiralna rura miedziana falista | |||||||
| Kurtka | 15,70 ± 0,20 mm PE, czarny | |||||||
| Parametry elektryczne: | ||||||||
| Pojemność | 83 pF/m |  |
||||||
| Impedancja | 50 ±2 Ω | |||||||
| Prędkość propagacji | 81% | |||||||
| Szczytowa moc znamionowa | 15,6 KW | |||||||
| Maks.Częstotliwość robocza | 10,2 GHz | |||||||
| Rezystancja izolacji | >10000 MΩ.km | |||||||
| Napięcie przebicia DC | 2500 V | |||||||
| Napięcie testowe iskry płaszcza | 5000 Vrms | |||||||
| Wewnętrzna rezystancja przewodu DC | 2,97 Ω/km | |||||||
| Rezystancja zewnętrznego przewodu DC | 6,30 Ω/km | |||||||
| Tłumienie ekranowania | ≥120 dB | |||||||
| VSWR | ||||||||
| 30MHz-3000MHz | ≤ 1,15 | |||||||
| 3000MHz-4000MHz | ≤ 1,15 | |||||||
| 4000MHz-5000MHz | ≤ 1,20 | |||||||
| PIM | ||||||||
| Intermodulacja (trzeciego rzędu, 2*20W) | ≤ - 160 dBc | |||||||
| Właściwości mechaniczne: | ||||||||
| Promień gięcia (pojedyncze zagięcie) | 25 mm | |||||||
| Promień gięcia (powtarzane zagięcie) | 55 mm | |||||||
| Moment zginający | 2,5 Nm | |||||||
| Wytrzymałość na zgniatanie płaskiej płyty | 12 N/mm | |||||||
| Wytrzymałość na rozciąganie | 750 N | |||||||
| Właściwości mechaniczne: | ||||||||
| Kurtka PE | Kurtka LSZH | |||||||
| Temperatura instalacji | -40℃ do +60℃ | -20℃ do +60℃ | ||||||
| temperatura robocza | -55 ℃ do +85 ℃ | -30℃ do +80℃ | ||||||
| Temperatura przechowywania | -70℃ do +85℃ | -30℃ do +80℃ | ||||||
| Tłumienie (20 ℃): | ||||||||
| Częstotliwość (MHz) | Tłumienie (dB/100m) | Średnia moc (KW) | ||||||
| 200 | 4.60 | 1,53 | ||||||
| 450 | 7.04 | 1.00 | ||||||
| 800 | 9.57 | 0,74 | ||||||
| 900 | 10.20 | 0,69 | ||||||
| 1800 | 14.90 | 0,47 | ||||||
| 2000 | 15.80 | 0,45 | ||||||
| 2200 | 16.70 | 0,42 | ||||||
| 2500 | 17.90 | 0,39 | ||||||
| 2700 | 18.80 | 0,38 | ||||||
| 3000 | 19.90 | 0,36 | ||||||
| 3400 | 21.40 | 0,33 | ||||||
| 4000 | 23.50 | 0,30 | ||||||
| 5000 | 26.80 | 0,26 | ||||||
| 6000 | 29.80 | 0,24 | ||||||
| Maksymalna wartość tłumienia wynosi 105% nominalnej wartości tłumienia | ||||||||
| Informacje o normach i zamówieniach: | ||||||||
| Ognioodporne | IEC 60754-1,-2;IEC 60332-1,-2;IEC 61034-1,-2;IEC 60332-3-24 | |||||||
| RoHS | Zgodny z RoHS 2011/65/UE | |||||||
| Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | |||||||
| Cechowanie | HELLOSIGNAL 1/2" Super elastyczny KABEL KONCENTRYCZNY RF ××× M | |||||||
