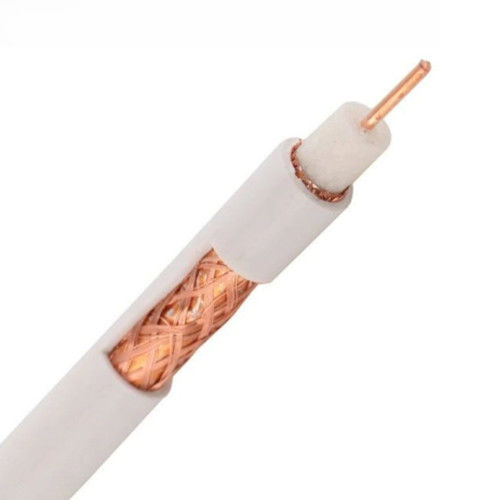

RG59 BC 95% CCA PVC CMP CCTV Kabel koaksjalny
Profesjonalny 75-ohmowy kabel koaksjalny CCTV przeznaczony do instalacji systemów nadzoru z wyższą integralnością sygnału.
Specyfikacja produktu
Kod produktu:- Nie, nie.7100166
/Konduktor:20AWG Twarda, goła miedź (BC)
Wykorzystanie:PE piankowane
Osłona:95% pokrycia przędzą CCA
Żakietka:PVC CMP
Impedans:75 ± 3 Ω
Parametry konstrukcyjne
Wewnętrzny przewodnik:0.032"/0.81mm/20 AWG BC
Wykorzystanie:0.135"/3.43mm Pionowy FEP
Osłona:0.12mm Goły miedziany przewód przędzy 95% pokrycie
Żakietka:0.193"±0.006"/4.90±0.15mm PVC CMP
Gęstość płaszcza:0.032"/0.81mm
Charakterystyka elektryczna
Odporność wewnętrznego przewodnika:Maks. w temperaturze 20°C: < 21,2 Ω/km (6,96 Ω/kft)
Pojemność:52 ± 3 pF/m (17 ± 0,3 pF/ft)
Impedans:75 ± 3 Ω
Strata zwrotu:pomiędzy 5 a 1000 MHz: > 22dB
Szybkość rozprzestrzeniania:0.85
Badanie zapłonu (VAC):4
Wydajność osłabiająca (20°C)
| Częstotliwość (MHz) |
Maksymalna osłabienie (dB/100 stóp) |
Maksymalna atenuacja (dB/100 m) |
| 1 | 0.30 | 0.98 |
| 10 | 0.95 | 3.11 |
| 100 | 2.95 | 9.67 |
| 200 | 4.50 | 14.75 |
| 400 | 6.80 | 22.30 |
| 700 | 9.67 | 31.70 |
| 900 | 10.60 | 34.75 |
| 1000 | 11.47 | 37.61 |
Właściwości mechaniczne i środowiskowe
Radiusz zgięcia kabla:10 razy średnica kabla
Zakres temperatury pracy:-20°C do 60°C
Rozmiary kabli:0.193"±0.006"/4.90±0.15mm
Widok przekrojowy
Opcje pakowania
Oferujemy kompleksowe rozwiązania opakowaniowe, w tym rolki, plastikowe cewki, drewniane cewki, pudełka do ciągnięcia, kolorowe kartony, palety i wiele innych.trwałość, i profesjonalny wygląd.
Informacje o zamówieniu
Oznakowanie:HELLOSIGNAL RG59 BC 95% BC PVC CCTV KOAXIAL CABLE 7100166 ×××M/FT
Opakowanie:Długość na zamówienie dostępna na rolce, pudełku ciągnącym, plastikowej rolce, drewnianej rolce, paletce
Czas dostawy:Zazwyczaj 25 dni od otrzymania depozytu
Marka:HELLOSIGNAL® lub OEM dostępne
Warianty podobnych produktów
| Model |
Rodzaj przewodnika i DCR |
Osłony |
Oszczelnia |
Rodzaj kurtki |
Pojemność |
Impedancja |
| - Nie, nie.7100161 |
20AWG(SOL)BC
330,4 Ω/km |
PE piankowane |
BC-Braid 95% |
PVC CM |
52 ± 3 pF/m |
75±3Ω |
| - Nie, nie.7100162 |
20AWG(SOL)BC
330,4 Ω/km |
PE piankowane |
BC-Braid 95% |
CMR z PVC |
52 ± 3 pF/m |
75±3Ω |
| - Nie, nie.7100163 |
20AWG(SOL)BC
330,4 Ω/km |
PE piankowane |
BC-Braid 95% |
PVC CMP |
52 ± 3 pF/m |
75±3Ω |
| - Nie, nie.7100164 |
20AWG(SOL)BC
330,4 Ω/km |
PE piankowane |
CCA-Braid 95% |
PVC CM |
52 ± 3 pF/m |
75±3Ω |
| - Nie, nie.7100165 |
20AWG(SOL)BC
330,4 Ω/km |
PE piankowane |
CCA-Braid 95% |
CMR z PVC |
52 ± 3 pF/m |
75±3Ω |
Zastosowanie:Specjalnie zaprojektowany do dłuższych trybów CCTV, zapewniając niezawodną transmisję sygnału wideo na duże odległości.
