| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Zion communication OR OEM |
| Orzecznictwo: | ISO, UL, CE, RoHS |
| Numer modelu: | Kabel koncentryczny RG59 |
| Minimalne zamówienie: | 30 km |
| Szczegóły pakowania: | 305M, 1000FT, drewniana rolka, karton |
| Czas dostawy: | 25 dni roboczych |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 3000KM / miesiąc |
| Konduktor: | 20 AWG przed naszą erą | Izolacja: | spieniony PE |
|---|---|---|---|
| TARCZA: | Oplot z czystej miedzi 95% pokrycia | Kurtka: | PCV CM |
| Kolor: | Czarny biały | Pakiet: | 305M, 1000FT, drewniana rolka, karton |

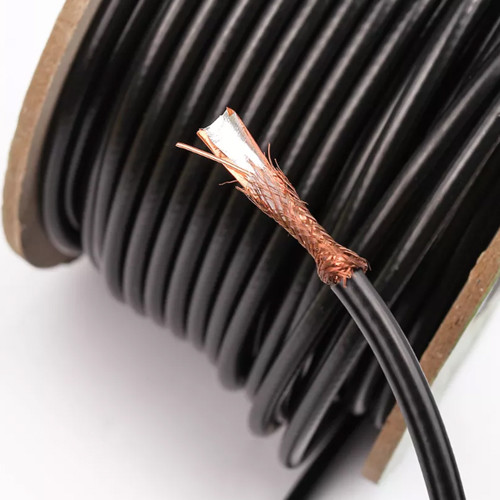

| RG59 BC 95% CCA PVC CM Kabel koncentryczny CCTV 75 Ohm NR 7100164 |
|||||||
| Podobny typ: | |||||||
| Katalog Nie. |
Typ kond &Nom.DCR |
Zastawianie | Zastawianie& %Zasięg |
Rodzaj kurtki | Nie m.Pojemność | Nom.Imp.Ω | |
| RG59 pne 95% pne PCW CM NR 7100161 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz BC 95% | PCW CM | 52±3pF/m | 75±3Ω | |
| RG59 pne 95% pne PCW CMR NR 7100162 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz BC 95% | PCW CMR | 52±3pF/m | 75±3Ω | |
| RG59 pne 95% pne PVC CMP NR 7100163 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz BC 95% | PVC CMP | 52±3pF/m | 75±3Ω | |
| RG59 pne 95% CCA PCW CM NR 7100164 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz CCA 95% | PCW CM | 52±3pF/m | 75±3Ω | |
| RG59 pne 95% CCA PCW CMR NR 7100165 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz CCA 95% | PCW CMR | 52±3pF/m | 75±3Ω | |
| Parametry konstrukcyjne: | |||||||
| Wewnętrzny przewodnik | 0,032"/0,81 mm/20 AWG przed naszą erą | ||||||
| Dielektryk | 0,144"/3,66 mm spieniony PE | ||||||
| Tarcza | Drut w oplocie CCA 0,12 mm 95% pokrycia | ||||||
| Kurtka | 0,238 "± 0,006"/6,05 ± 0,15 mm PCV CM | ||||||
| Grubość płaszcza | 0,032"/0,81 mm | ||||||
| Aplikacja | Do użytku w dłuższych odcinkach CCTV | ||||||
| Parametry elektryczne: | |||||||
| Rezystancja przewodu wewnętrznego | Maks.o 20℃powinno wynosić < 21,2 Ω/km (6,96 Ω/kft) | ||||||
| Pojemność | 52 ±3 pF/m 15,8 ±1 pF/stopę | ||||||
| Impedancja | 75 ± 3 Ω | ||||||
| Strata zwrotu | między 5 a 1000 MHz: > 22 dB | ||||||
| Prędkość propagacji | 0,85 | ||||||
| Test iskiernika (VAC) | 4 | ||||||
| Właściwości mechaniczne i środowiskowe | |||||||
| Promień gięcia kabla | 10-krotna średnica kabla | ||||||
| Zakres temperatur roboczych | -20℃do 60℃ | ||||||
| Średnice kabli | 0,238 "± 0,006"/6,05 ± 0,15 mm PCV CM | ||||||
| Przekrój | |||||||
 |
|||||||
| Tłumienie (20 ℃): | |||||||
| Częstotliwość (MHz) | Maksymalne tłumienie (dB/100 stóp) | Maksymalne tłumienie (dB/100m) | |||||
| 5 | 0,86 | 2.82 | |||||
| 55 | 2.05 | 6.73 | |||||
| 83 | 2.45 | 8.04 | |||||
| 187 | 3,60 | 11.81 | |||||
| 211 | 3,80 | 12.47 | |||||
| 250 | 4.10 | 13.45 | |||||
| 300 | 4.45 | 14.60 | |||||
| 350 | 4,80 | 15.75 | |||||
| 400 | 5.10 | 16.73 | |||||
| 450 | 5.40 | 17.72 | |||||
| 500 | 5.70 | 18.70 | |||||
| 550 | 5,95 | 19.52 | |||||
| 600 | 6.20 | 20.34 | |||||
| 750 | 6,97 | 22.87 | |||||
| 865 | 7.52 | 24.67 | |||||
| 1000 | 8.12 | 26.64 | |||||
| Informacje o zamówieniu: | |||||||
| Cechowanie | HELLOSIGNAL RG59 BC 95% CCA PVC CM KABEL KONCENTRYCZNY CCTV 7100164 ×××M/FT |
||||||
| Pakiet | Zapytana długość na szpuli, pudle, plastikowej szpuli, drewnianej szpuli, palecie… | ||||||
| Czas dostawy | Zwykle 25 dni po otrzymaniu wpłaty. | ||||||
| Marka | HELLOSIGNAL® LUB OEM | ||||||
| Podobny typ: | |||||||
| Katalog Nie. |
Typ kond &Nom.DCR |
Zastawianie | Zastawianie& %Zasięg |
Rodzaj kurtki | Nie m.Pojemność | Nom.Imp.Ω | |
| RG59 pne 95% pne PCW CM NR 7100161 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz BC 95% | PCW CM | 52±3pF/m | 75±3Ω | |
| RG59 pne 95% pne PCW CMR NR 7100162 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz BC 95% | PCW CMR | 52±3pF/m | 75±3Ω | |
| RG59 pne 95% pne PVC CMP NR 7100163 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz BC 95% | PVC CMP | 52±3pF/m | 75±3Ω | |
| RG59 pne 95% CCA PCW CM NR 7100164 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz CCA 95% | PCW CM | 52±3pF/m | 75±3Ω | |
| RG59 pne 95% CCA PCW CMR NR 7100165 |
20AWG(SOL)BC 33,4 Ω/km |
Spieniony PE |
Warkocz CCA 95% | PCW CMR | 52±3pF/m | 75±3Ω | |
