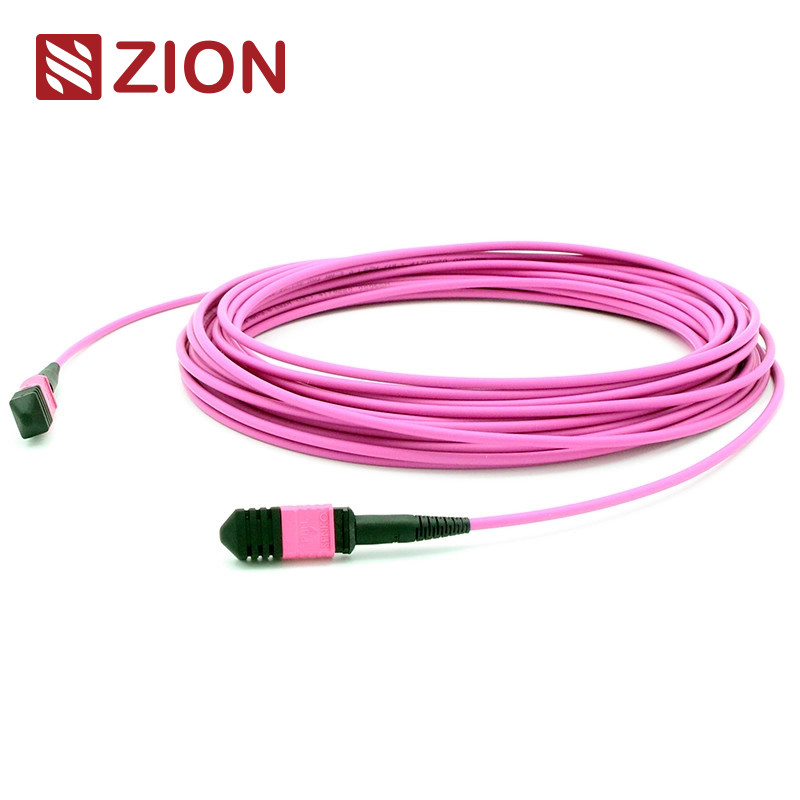

12 włókien MPO żeńskie do MPO żeńskie OM4 3,0mm LSZH Patchcord MPO
Patchcord MPO o wysokiej gęstości, wyposażony w wielomodowe włókna OM4 ze złączami MPO na obu końcach, zaprojektowany z myślą o niezawodnych połączeniach o wysokiej wydajności w centrach danych i zastosowaniach światłowodowych.
Informacje o produkcie
Kod Zion: ZCM1128HMA1X
Przegląd
Złącze MPO (Multi-Fiber Push On) to złącze światłowodowe o dużej gęstości i wielu rdzeniach, powszechnie stosowane w centrach danych, budowaniu połączeń światłowodowych i wewnętrznych połączeniach sprzętu optycznego dla urządzeń takich jak nadajniki-odbiorniki optyczne (40G, 100G, QSFP+). Ten patchcord obsługuje prędkości transmisji danych do 10G/40G/100G i jest idealny do szybkiego wdrażania w środowiskach o dużej gęstości.
Standardy i zgodność
- Standardy: IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C i JIS C5982
- Zastosowania: Zgodny z IEEE 802.3 (40G, 100G) i 10G Fiber Channel
Kluczowe cechy
- Niska tłumienność wtrąceniowa, wysoka tłumienność odbiciowa dla niezawodnych połączeń
- Połączenia wielowłóknowe w konfiguracjach 4, 8, 12 i 24 włókien
- Wytrzymała konstrukcja obsługująca zarówno okrągłe, jak i owalne typy kabli
- Elastyczna konstrukcja do masowego zakończenia i łatwej wymiany
- Obudowa w kolorze Aqua dla włókien wielomodowych OM4
Wydajność optyczna
- Tłumienność wtrąceniowa (MPO): Standardowa ≤0,6 dB (maks.), ≤0,5 dB (typowo); Super niska ≤0,35 dB (maks.), ≤0,2 dB (typowo)
- Tłumienność odbiciowa: ≥25 dB dla złączy MPO
- Trwałość: Zmiana ≤0,3 dB po 200 połączeniach
- Temperatura pracy: od -40°C do +85°C
Zastosowania
- Centra danych: Rozwiązania okablowania o dużej gęstości
- Fiber-to-the-Building: Wydajne połączenia szkieletowe
- Wewnętrzny sprzęt światłowodowy: Kasety połączeniowe, panele krosowe i wytrzymałe rozgałęźniki
Specyfikacje produktu
Zaczep Push Pull dla Senko MPO
Rysunek patchcordu światłowodowego MPO-MPO 12F
Specyfikacje tolerancji długości
| Długość całkowita (L) w metrach | Tolerancja długości w cm |
|---|
| 0 < L < 1 | +5/-0 |
| 1 < L < 10 | +10/-0 |
| 10 < L < 40 | +15/-0 |
| 40 < L | +0,5% x L/-0 |
Metody połączeń polaryzacji MPO
Połączenie polaryzacji A
Kable MPO polaryzacji A używają konstrukcji key up, key down, gdzie pozycja 1 jednego złącza odpowiada pozycji 1 innego złącza. Wymaga kabli krosowych dupleksowych A-B na jednym końcu i kabli krosowych dupleksowych A-A na drugim końcu.
Połączenie polaryzacji B
Kable MTP polaryzacji B używają konstrukcji key up, key up, gdzie pozycja 1 jednego złącza odpowiada pozycji 12 innego złącza. Wymaga kabli krosowych dupleksowych A-B na obu końcach.
Połączenie polaryzacji C
Kable MPO polaryzacji C używają konstrukcji key up, key down z wewnętrznym krzyżowaniem włókien, dzięki czemu pozycja 1 jednego złącza odpowiada pozycji 2 innego złącza. Wymaga kabli krosowych dupleksowych A-B na obu końcach.
Uwaga: Typ polaryzacji jest określony w zasadach nazewnictwa - Polaryzacja A, Polaryzacja B lub Polaryzacja C.
Produkty powiązane
| Obraz | Opis produktu | Kategoria |
|---|
| Patchcord MPO żeńskie do MPO żeńskie SM 3,0mm LSZH 12 włókien MPO Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
| Patchcord MPO żeńskie do MPO żeńskie SM 3,0mm LSZH 24 włókien MPO Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
| Patchcord MPO żeńskie do MPO żeńskie OM3 3,0mm LSZH 12 włókien MPO Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
| Patchcord MPO żeńskie do MPO żeńskie OM3 3,0mm LSZH 24 włókien MPO Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
| Patchcord MPO żeńskie do MPO żeńskie OM4 3,0mm LSZH 12 włókien MPO Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
| Patchcord MPO żeńskie do MPO żeńskie OM4 3,0mm LSZH 24 włókien MPO Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
| Patchcord MTP żeńskie do MTP żeńskie SM 3,0mm LSZH 12 włókien MTP Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
| Patchcord MTP żeńskie do MTP żeńskie SM 3,0mm LSZH 24 włókien MTP Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
| Patchcord MTP żeńskie do MTP żeńskie OM3 3,0mm LSZH 12 włókien MTP Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
| Patchcord MTP żeńskie do MTP żeńskie OM3 3,0mm LSZH 24 włókien MTP Niestandardowe metry | Patchcord MPO-MTP, MTP/MPO, Komponenty optyczne, Sieci optyczne |
Pakowanie
Ten pakiet kabla światłowodowego jest dobrze chroniony i oznaczony przez OMC jako domyślny. Standardowe rozmiary kartonów: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Wybór kartonu zależy od ilości. Dostępne niestandardowe opakowania.
Usługi OEM/ODM
- Dostosowywanie koloru kabla, druku i materiału osłony
- Opcje kolorów złączy
- Etykieta OEM, pierścień identyfikacyjny, etykiety kabli, projekt pudełka i znaki wysyłkowe
- Dostępne różne poziomy jakości
