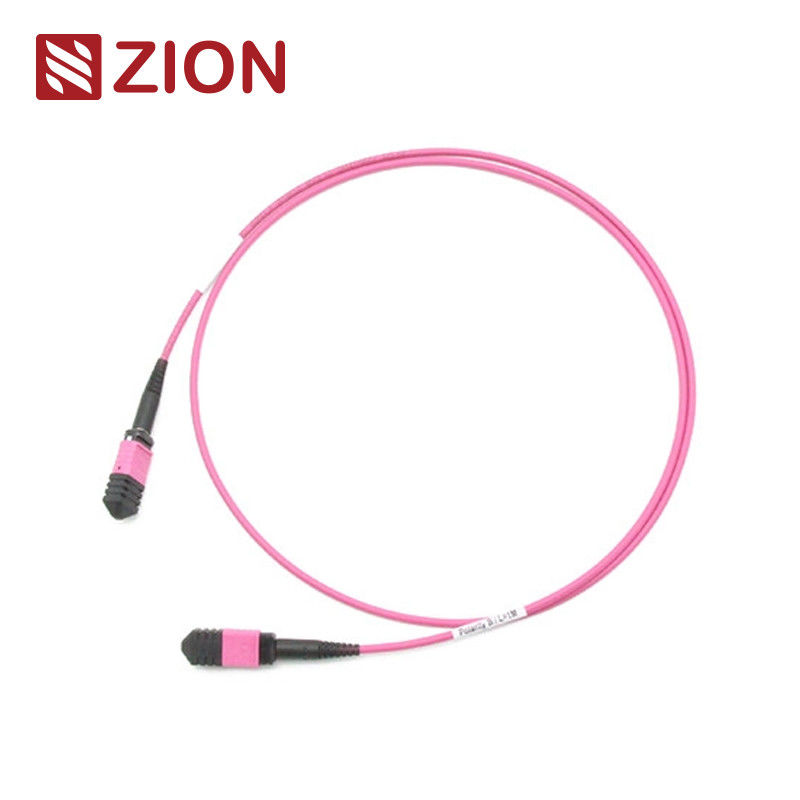

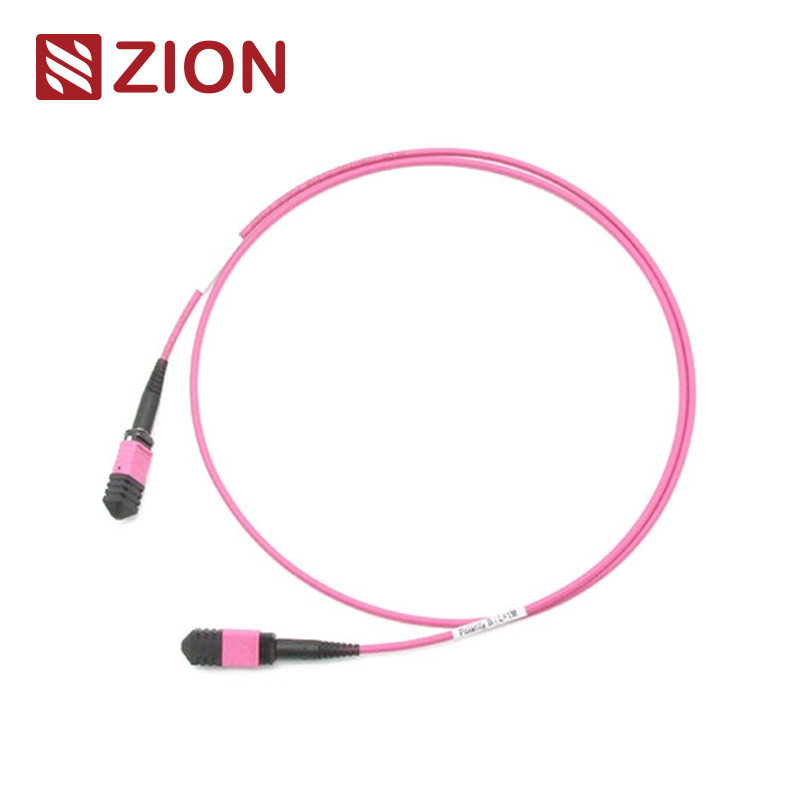

MPO Kobieta do MPO Kobieta OM4 3,0 mm LSZH 24 Włókna MPO Patch Cord Custom Meters
Kod Ziona i opis
Kod Ziona:ZCM1158HMA1X
Opis:MPO Kobieta do MPO Kobieta OM4 3,0 mm LSZH 24 Włókna MPO Patch Cord Custom Meters
łącznik MPO to rodzaj łącznika światłowodowego.System wstępnego połączenia światłowodowego o wysokiej gęstości MPO jest obecnie stosowany głównie w środowiskach o wysokiej gęstości w centrach danych., stosowanie światłowodu w budynku i wewnętrzne połączenia wewnątrz urządzeń nadajnika optycznego, takich jak urządzenie optyczne, 40G, 100G, QSFP +.
Typy złączy MPO są rozróżniane zgodnie z regulaminem IEC 61754-7: liczby rdzenia (numer szeregu), głowica męska (mężczyzna, kobieta), biegunowość (PC lub APC).
MPO-MPO 3.0mm LSZH Fiber Patch Cord. MPO Fiber Patch Cord jest zakończony z łącznikiem MPO na obu końcach. MPO Fiber Patch Cord łączy moduły MPO jako stałe łącze.MPO Fiber Patch Cord dostępne są z 12, 24, 48,6072,96, 144fiber. Wspierają prędkości do 10/40/100Gbps rozwiązań centrum danych. Są one zazwyczaj przyjęte do połączenia kaset, paneli lub wytrzymałych fan-outów MPO,oraz ułatwić szybkie wdrożenie kabli rdzenia o wysokiej gęstości w centrach danych i innych środowiskach o wysokiej przepustowości światła. Poza tym, MPO zapewnia również dużo elastyczności i wygody, gdy trzeba zmienić styl złącza w panelu patch.instaluję nową kasetę z nowym stylem złącza na stronie połączenia krzyżowego panelu patch.
12F MPO-MPO Fiber Patch Cord jest przeznaczony do bezpośrednich połączeń optycznych 40G QSFP+ SR4, 40G QSFP+ CSR4 i 100G QSFP28 SR4 oraz wysokiej gęstości centrum danych.
Złącza Standardy przemysłowe
Odnośnik MPO w pojedynczym trybie:IEC 61754-7
Szczegóły dotyczące mieszkania MPO:SM APC: zielone złącza + czarny but (standard Loss MPO)
SM APC: Żółte złącza+czarny but (Super Low Loss MPO)
Odniesienie MPO Multimode:IEC 61754-7
Szczegółowe informacje o MPO Multimode Housing:OM1&OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO)
OM3&OM4 PC: łączniki Aqua+czarny but (Standard&Super MPO niskiej straty)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa strata MPO)
- Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
- Kompatybilny z kanałem światłowodowym 10G
- 40G i 100G IEEE 802.3
Specyfikacje optyczne
Specyfikacje optyczne dla kabli MPO-LC
Jednorazowy tryb (SM) - APC 8-stopniowo wypolerowany
Multimod (MM) - PC Flat Polish
Ogólne specyfikacje
- Trwałość: < 0,3 dB typowa zmiana po 200 parzeniach
- Wymienność: ≤ 0,2 dB
- Wytrzymałość na rozciąganie: > 70 N
- Czas włączenia: ≤ 500
- Temperatura pracy: -40°C do +85°C
Cechy
- Niska strata wstawienia, wysoka strata zwrotu
- MT-based Multi-Fiber Connector, 4,8Złącza i zestawy z łącznikami światłowodowymi 12, 24
- Ekonomiczne rozwiązanie dla masowego likwidacji włókien
- Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
- Dostępne opcje zaokrąglonego kable, owalnego kable i gołej wstążki
- Kodowane barwami obudowy dostępne do odróżnienia rodzaju włókna, rodzaju lakieru i/lub rodzaju złącza
- Dobry pod względem powtarzalności i wymiany
Zastosowanie
Wszystkie złącza MPO OMC są z marki Senko/Nissin/Sumitomo.
- Aplikacja Data Center z środowiskiem o wysokiej gęstości
- Włókno optyczne do budynku
- Zastosowanie wewnętrznych złączy w sprzęcie włóknistym.
Zasady nadawania nazw i informacje dotyczące potwierdzenia zamówienia:
Naciśnij kartę wyciągania dla Senko MPO
rysunek MPO-MPO 12F Fiber Patch Cord.
| Ogólna długość ((L) ((m) |
długość tolerancji ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| + 0,5% x L/-0 |
|
Trzy metody łączenia pomagają zachować właściwą polaryzację MTP/MPO
Rozwiązanie polarności bazowej-24
Aby nadrobić rosnące zapotrzebowanie na większą przepustowość, wprowadzono 24-liniowy kabel MTP/MPO w celu ułatwienia migracji do sieci 100G.To podwaja gęstość kabli 12-liniowych w tym samym odciskuW tym celu należy wprowadzić system podłączenia, który pozwala zmniejszyć liczbę włókien, zmniejszyć przepływ kabli i poprawić przepływ powietrza.OMC zaleca kabel główny MTP/MPO typu A (od klucza do klucza). Z naszą kasetą AF typu A i typu AF, nie ma potrzeby kablu patch A-to-A.
Gorący kablówek Zion Communication
- 7236001 ZCM1122HIA1X: MPO Kobieta do MPO Kobieta SM 3,0 mm LSZH 12 Włókna MPO Patch Cord Custom Meter.
- 7236002 ZCM1152HIA1X: MPO Kobieta do MPO Kobieta SM 3,0 mm LSZH 24 Włókna MPO Patch Cord Custom Metry.
- 7236003 ZCM1127HLA1X: MPO Kobieta do MPO Kobieta OM3 3,0 mm LSZH 12 włókien MPO Patch Cord Custom Meters.
- 7236004 ZCM1157HLA1X: MPO Kobieta do MPO Kobieta OM3 3,0 mm LSZH 24 Włókna MPO Patch Cord Custom Meter.
- 7236005 ZCM1128HMA1X: MPO Kobieta do MPO Kobieta OM4 3,0 mm LSZH 12 Włókna MPO Patch Cord Custom Meter.
- 7236006 ZCM1158HMA1X: MPO Kobieta do MPO Kobieta OM4 3,0 mm LSZH 24 Włókna MPO Patch Cord Custom Metry.
- 7236007 ZCM2122HIA1X: MTP Kobieta do MTP Kobieta SM 3.0mm LSZH 12 Włókna MTP Patch Cord Custom Meters.
- 7236008 ZCM2152HIA1X: MTP Kobieta do MTP Kobieta SM 3.0mm LSZH 24 Włókna MTP Patch Cord Custom Meter.
- 7236009 ZCM2127HLA1X: MTP Kobieta do MTP Kobieta OM3 3,0 mm LSZH 12 Włókna MTP Patch Cord Custom Meter.
- 7236010 ZCM2157HLA1X: MTP Kobieta do MTP Kobieta OM3 3,0 mm LSZH 24 Włókna MTP Patch Cord Custom Metry.
- 7236011 ZCM2128HMA1X: MTP Kobieta do MTP Kobieta OM4 3,0 mm LSZH 12 Włókna MTP Patch Cord Custom Meter.
- 7236012 ZCM2158HMA1X: MTP Kobieta do MTP Kobieta OM4 3,0 mm LSZH 24 Włókna MTP Patch Cord Custom Metry.
Opakowanie
Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.
Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
Opakowanie może być dostosowane.
Usługa OEM/ODM dla Ciebie
- Kolor kabla, słowo drukowane, materiał obudowy kabla, kolor złącza
- Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłki
- Różny poziom jakości.
