12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Szczegóły informacji
Trwałość: Typowa zmiana <0,3dB, 200 kojarzeń Zamienność: ≤0,2 dB
Wytrzymałość na rozciąganie: >70N Czasy podłączania: >600
Temperatura pracy (℃): -40 do + 85°C

opis produktu

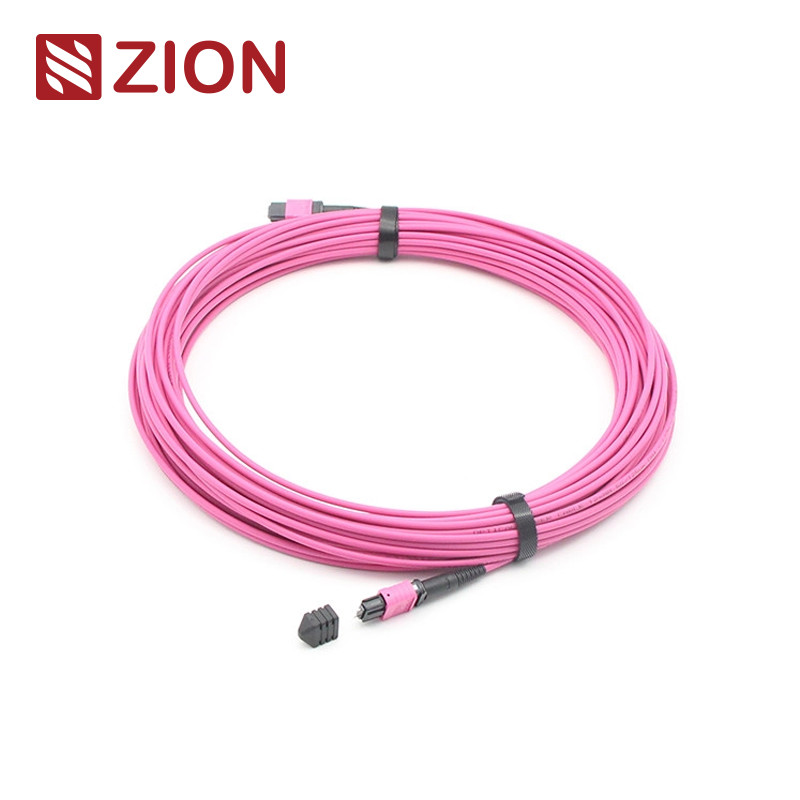

MTP Kobieta Do MTP Kobieta OM4 3,0 mm LSZH 12 Włókna MTP Patch Cord Custom Meter

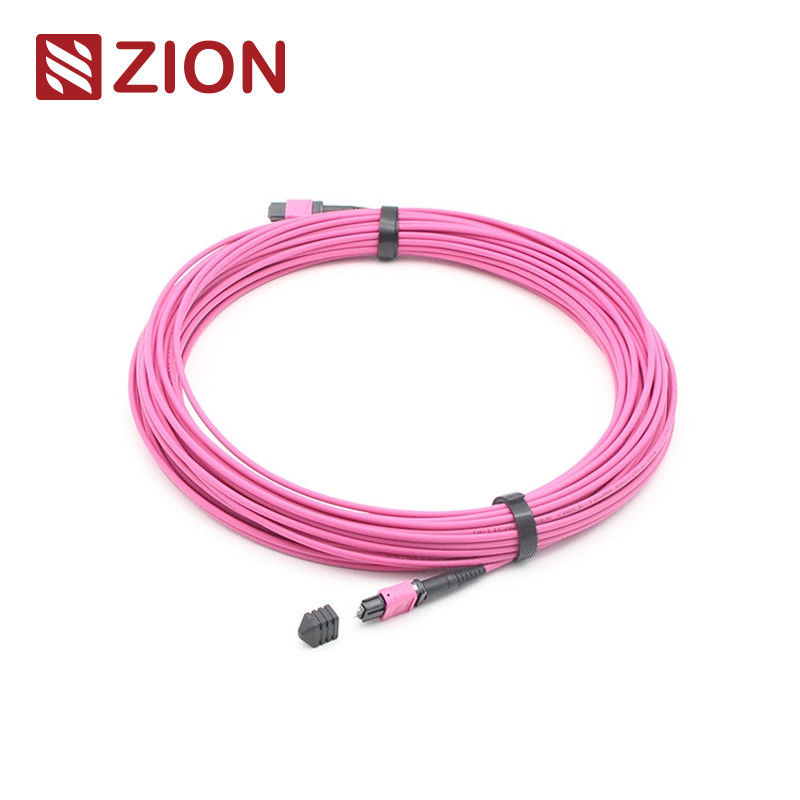

12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki 0



Kod Ziona i opis

Kodeks SyjonuZCM2128HMA1X
Opis Syjonu: MTP Kobieta do MTP Kobieta OM4 3,0 mm LSZH 12 Włókna MTP Patch Cord Custom Meter





łącznik MPO to rodzaj łącznika światłowodowego.System wstępnego połączenia światłowodowego o wysokiej gęstości MPO jest obecnie stosowany głównie w środowiskach o wysokiej gęstości w centrach danych., stosowanie światłowodu w budynku i wewnętrzne połączenia wewnątrz urządzeń nadajnika optycznego, takich jak urządzenie optyczne, 40G, 100G, QSFP +.





Typy złączy MTP są rozróżniane zgodnie z przepisami IEC 61754-7: liczby rdzenia (numer szeregu), głowica męska (mężczyzna, kobieta), biegunowość (PC lub APC).





MTP-MTP 3.0mm LSZH Fiber Patch Cord. Kabel MTP Fiber Patch Cord jest zakończony z złącza MTP na obu końcach.Włókno patch Cord są dostępne z 12, 24, 48,6072,96,144fibers. Wspierają prędkości do 10/40/100Gbps rozwiązań centrum danych. Są one zazwyczaj przyjęte do połączenia kaset, paneli lub wytrzymałych fan-outów MTP,oraz ułatwić szybkie wdrożenie kabli rdzenia o wysokiej gęstości w centrach danych i innych środowiskach o wysokiej przepustowości światła. Poza tym, MTP zapewnia również dużo elastyczności i wygody, gdy trzeba zmienić styl złącza w panelu patch.instaluję nową kasetę z nowym stylem złącza na stronie połączenia krzyżowego panelu patch.

12F MTP-MTP Fiber Patch Cord jest przeznaczony do bezpośrednich połączeń 40G QSFP+ SR4, 40G QSFP+ CSR4 i 100G QSFP28 SR4 w optyce i centrum danych o wysokiej gęstości.




Połączenia Standard przemysłowy

MPO SingleModeOdnośnik:EIA/TIA-604-5

MPO SingleModeSzczegóły o mieszkaniu:SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
SM APC: Żółte złącza+czarny but (MTP z bardzo niską stratą)

MPO MultimodeOdnośnik:EIA/TIA-604-5

MPO MultimodeSzczegóły o mieszkaniu:OM1&OM2 PC: Beżowe złącza + czarny but (MTP ze standardową stratą)
OM3&OM4 PC: łączniki Aqua+czarny but (standard&Super MTP niskiej straty)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa utrata MTP)

  • Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
  • Kompatybilny z kanałem światłowodowym 10G
  • 40G i 100G IEEE 802.3




Specyfikacje optyczne

Strata wstawienia (MPO) ((IEC 61300-3-34)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):Strata standardowa:≤ 0,75dB (maksymalnie), ≤ 0,50dB (typowo); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)

Strata wstawienia (MPO) (IEC 61300-3-34)Multimodowy (PC)Poleryka płaska):Strata standardowa:≤ 0,6 dB (max), ≤ 0,50 dB (typowy); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)

Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Jednorazowy tryb (polerowany w 8-stopniowej temperaturze APC):≤ 0,3 dB

Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimodowy (PC Flat Polish):≤ 0,3 dB

Wynagrodzenie z tytułu straty (MPO)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):≥ 60 dB(8 stopni polerowania)

Wynagrodzenie z tytułu straty (MPO)Multimodowy (PC)Poleryka płaska):≥ 25 dB

Wynagrodzenie straty (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Wynagrodzenie straty (LC/SC/FC/ST):≥ 35 dB

Trwałość:<0,3 dB typowa zmiana (200 parzeń)

Wymienność : ≤ 0,2 dB

Badanie wprowadzenia i wyciągania: 500 razy, IL<0.5 dB

Wytrzymałość na rozciąganie:> 70N

Czas włączenia:> 600

Temperatura pracyPozycja pojedyncza (APC):-40°C do +85°C







Cechy

  • Niska strata wstawienia, wysoka strata zwrotu
  • MT-based Multi-Fiber Connector, 4,8Złącza i zestawy z łącznikami światłowodowymi 12, 24
  • Ekonomiczne rozwiązanie dla masowego likwidacji włókien
  • Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
  • Dostępne opcje zaokrąglonego kable, owalnego kable i gołej wstążki
  • Kodowane barwami obudowy dostępne do odróżnienia rodzaju włókna, rodzaju lakieru i/lub rodzaju złącza
  • Dobry pod względem powtarzalności i wymiany





Zastosowanie

12F MPO- LC/SC/FC/ST Kable o prostym pasie przeznaczone do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o wysokiej gęstości.
Wszystkie złącza MPO OMC są z marki Senko/Nissin/Sumitomo.



  • Aplikacja Data Center z środowiskiem o wysokiej gęstości
  • Włókno optyczne do budynku
  • Zastosowanie wewnętrznych złączy w sprzęcie włóknistym.





Zasady nadawania nazw i informacje dotyczące potwierdzenia zamówienia:

12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki 1









Wciśnij wyciąg tab dla Senko MTP



12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki 2









Rysunek kablu MTP-MTP 12F.



12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki 3







Ogólna długość ((L) ((m) długość tolerancji ((cm)
0 +5/-0
1 +10/-0
10 +15/-0
40 + 0,5% x L/-0





Trzy metody łączenia pomagają zachować właściwą polaryzację MTP/MTP



12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki 4









1Polarność połączenia.

Polaryzacja Kable MTP wykorzystują klawisz w górę, klawisz w dół.
W związku z tym, gdy używamy kablu MTP o polarności A do połączenia, w przypadku gdy włączamy kabel MTP z polarizacją A do polarizacji A, w przypadku gdy włączamy kabel MTP z polarizacją A, w przypadku gdy włączamy kabel MTP z polarizacją A do polarizacji A, w przypadku gdy włączamy kabel MTP z polarizacją A do polarizacji A, w przypadku gdy włączamy kabel MTP z polarizacji A do polarizacji A, w przypadku gdy włączamy kabel MTP z polarizacji A do polarizacji A, w przypadku gdy włączamy kabel MTP z polarizacji A do polarizacji A, w przypadku gdy włączamy kabel MTP z polarizacji A do polarizacji A, w przypadku gdy włączamy kabel MTP z polarizacji A do polarizacji A, w przypadku gdy włączamy kabel MTP z polarizacji A do polarizacji B, w przypadku gdy włączamy kabel MTP z polarizacją A do polarizaMusimy użyć A-B kabli dupleks na jednym końcu i A-A kabli dupleks na drugim końcuPonieważ w tym połączeniu, Rx1 musi być podłączony do Tx1. Jeśli nie używamy kablu A-A duplex patch, zgodnie z zasadą projektowania polaryzacji kablu A MTP, światło 1 może przesyłać do światła 1,To znaczy Rx1 może przesyłać do Rx1, co może powodować błędy.





12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki 5





2Polaryzacja B.

Polarity B kable MTP używają klawisza do góry, klawisza do góry konstrukcji.kiedy używamy kablu MTP polarności B do połączeniaPonieważ klawisze do klawiszy do konstrukcji pomagają odwrócić biegunowość, co sprawia, że włókno 1 przesyła do włókna 12, czyli Rx1 przesyła do Tx1.





12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki 6



3Polaryzacja C.

Podobnie jak w przypadku kabli MTP o biegunowości A, kable MTP o biegunowości C również używają konstrukcji klucz do góry, klucz do dołu.co sprawia, że pozycja 1 jednego złącza odpowiada pozycji 2
Jak pokazano na rysunku poniżej, gdy używamy kabli MTP polarności C do połączenia, powinniśmy użyć kabli A-B dupleks na obu końcach.Ponieważ konstrukcja włókien krzyżowych pomaga odwrócić biegunowość, co sprawia, że włókno 1 przesyła do włókna 2, czyli Rx1 przesyła do Tx1.



12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki 7



Uwaga: Typ Polarity znajduje się w następujących zasadach nazwy - Polarity A;Polarity B;Polarity C







Gorący kablówek Zion Communication

7236001 ZCM1122HIA1: MPO Kobieta do MPO Kobieta SM 3.0mm LSZH 12 Włókna MPO Patch Cord Custom Meter
7236002 ZCM1152HIA1: MPO Kobieta do MPO Kobieta SM 3.0mm LSZH 24 Włókna MPO Patch Cord Custom Meters
7236003 ZCM1127HLA1: MPO Kobieta do MPO Kobieta OM3 3,0 mm LSZH 12 włókien MPO Patch Cord Custom Meters
7236004 ZCM1157HLA1: MPO Kobieta do MPO Kobieta OM3 3,0 mm LSZH 24 Włókna MPO Patch Cord Custom Meters
7236005 ZCM1128HMA1: MPO Kobieta do MPO Kobieta OM4 3,0 mm LSZH 12 Włókna MPO Patch Cord Custom Meters
7236006 ZCM1158HMA1: MPO Kobieta do MPO Kobieta OM4 3,0 mm LSZH 24 Włókna MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1: MTP Kobieta do MTP Kobieta SM 3.0mm LSZH 12 Włókna MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1: MTP Kobieta do MTP Kobieta SM 3.0mm LSZH 24 Włókna MTP Patch Cord Custom Meter
7236009 ZCM2127HLA1: MTP Kobieta do MTP Kobieta OM3 3,0 mm LSZH 12 włókien MTP Patch Cord Custom Meters
7236010 ZCM2157HLA1: MTP Kobieta do MTP Kobieta OM3 3,0 mm LSZH 24 Włókna MTP Patch Cord Custom Meters
7236011 ZCM2128HMA1: MTP Kobieta do MTP Kobieta OM4 3,0 mm LSZH 12 włókien MTP Patch Cord Custom Meters
7236012 ZCM2158HMA1: MTP Kobieta do MTP Kobieta OM4 3,0 mm LSZH 24 Włókna MTP Patch Cord Custom Metry







Opakowanie

Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.

Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

Opakowanie może być dostosowane.







12 włókien MTP żeńskie do MTP żeńskie OM4 3,0 mm LSZH MTP Patchcord Niestandardowe mierniki 8











Usługa OEM/ODM dla Ciebie

  • Kolor kabla, słowo drukowane, materiał obudowy kabla, kolor złącza
  • Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłki
  • Różny poziom jakości.
