Kod Ziona i opis
Kodeks SyjonuZCM2158HMA1X

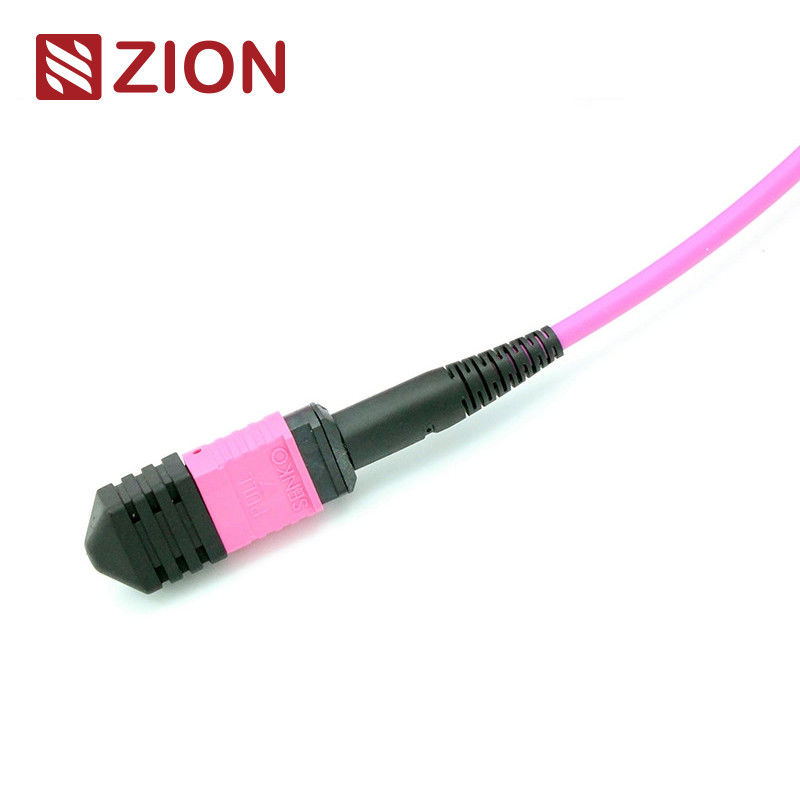

Opis Syjonu: MTP Kobieta do MTP Kobieta OM4 3,0 mm LSZH 24 Włókna MTP Kabel trunkowy
Złącze MTP to rodzaj złącza światłowodowego.System wstępnego połączenia światłowodowego o wysokiej gęstości MTP jest obecnie wykorzystywany głównie w środowiskach o wysokiej gęstości w centrach danych., stosowanie światłowodu w budynku i wewnętrzne połączenia wewnątrz urządzeń nadajnika optycznego, takich jak urządzenie optyczne, 40G, 100G, QSFP +.
Typy złączy MTP są rozróżniane zgodnie z przepisami IEC 61754-7: liczby rdzenia (numer szeregu), głowica męska (mężczyzna, kobieta), biegunowość (PC lub APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. Kabel MTP Fiber Patch Cord jest zakończony z złącza MTP na obu końcach.Włókno patch Cord są dostępne z 12, 24, 48,6072,96,144fibers. Wspierają prędkości do 10/40/100Gbps rozwiązań centrum danych. Są one zazwyczaj przyjmowane do łączenia kaset, paneli lub wytrzymałych fan-outów MTP,oraz ułatwić szybkie wdrożenie kabli rdzenia o wysokiej gęstości w centrach danych i innych środowiskach o wysokiej przepustowości światła. Poza tym, MTP zapewnia również dużo elastyczności i wygody, gdy trzeba zmienić styl złącza w panelu patch.instaluję nową kasetę z nowym stylem złącza na stronie połączenia krzyżowego panelu patch.
12F MTP-MTP Fiber Patch Cord jest przeznaczony do bezpośrednich połączeń 40G QSFP+ SR4, 40G QSFP+ CSR4 i 100G QSFP28 SR4 w optyce i centrum danych o wysokiej gęstości.
Połączenia Standard przemysłowy
MTP w trybie pojedynczymOdnośnik:EIA/TIA-604-5
MTP w trybie pojedynczymSzczegóły o mieszkaniu:SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
SM APC: Żółte złącza+czarny but (MTP z bardzo niską stratą)
MTP MultimodeOdnośnik:EIA/TIA-604-5
MTP MultimodeSzczegóły o mieszkaniu:OM1&OM2 PC: Beżowe złącza + czarny but (MTP ze standardową stratą)
OM3&OM4 PC: łączniki Aqua+czarny but (standard&Super MTP niskiej straty)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa utrata MTP)
- Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
- Kompatybilny z kanałem światłowodowym 10G
- 40G i 100G IEEE 802.3
Specyfikacje optyczne
Strata wstawienia (MTP) ((IEC 61300-3-34)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):Strata standardowa:≤ 0,75dB (maksymalnie), ≤ 0,50dB (typowo); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)
Strata wstawienia ((MTP)) ((IEC 61300-3-34)Multimodowy (PC)Poleryka płaska):Strata standardowa:≤ 0,6 dB (max), ≤ 0,50 dB (typowy); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)
Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Jednorazowy tryb (polerowany w 8-stopniowej temperaturze APC):≤ 0,3 dB
Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimodowy (PC Flat Polish):≤ 0,3 dB
Strata zwrotu (MTP)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):≥ 60 dB(8 stopni polerowania)
Strata zwrotu (MTP)Multimodowy (PC)Poleryka płaska):≥ 25 dB
Wynagrodzenie straty (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Wynagrodzenie straty (LC/SC/FC/ST):≥ 35 dB
Trwałość:<0,3 dB typowa zmiana (200 parzeń)
Wymienność : ≤ 0,2 dB
Badanie wprowadzenia i wyciągania: 500 razy, IL<0.5 dB
Wytrzymałość na rozciąganie:> 70N
Czas włączenia:> 600
Temperatura pracyPozycja pojedyncza (APC):-40°C do +85°C
Cechy
- Niska strata wstawienia, wysoka strata zwrotu
- MT-based Multi-Fiber Connector, 4,8Złącza i zestawy z łącznikami światłowodowymi 12, 24
- Ekonomiczne rozwiązanie dla masowego likwidacji włókien
- Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
- Dostępne opcje zaokrąglonego kable, owalnego kable i gołej wstążki
- Kodowane barwami obudowy dostępne do odróżnienia rodzaju włókna, rodzaju lakieru i/lub rodzaju złącza
- Dobry pod względem powtarzalności i wymiany
Zastosowanie
Wszystkie złącza MTP firmy OMC pochodzą z firmy Senko/Nissin/Sumitomo.
- Aplikacja Data Center z środowiskiem o wysokiej gęstości
- Włókno optyczne do budynku
- Zastosowanie wewnętrznych złączy w sprzęcie włóknistym.
Aby nadrobić rosnące zapotrzebowanie na większą przepustowość, wprowadzono 24-liniowy kabel MTP/MTP w celu ułatwienia migracji do sieci 100G.To podwaja gęstość kabli 12-liniowych w tym samym odciskuW tym celu wprowadza się nowe systemy podłączeń, co zmniejsza liczbę włókien, pozwala na mniejszą przepustowość kabli i poprawę przepływu powietrza.OMC zaleca stosowanie kabla MTP/MTP typu A. Z naszą kasetą AF typu A i typu AF, nie ma potrzeby kablu patch A-to-A.
Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.
Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
Opakowanie może być dostosowane.
