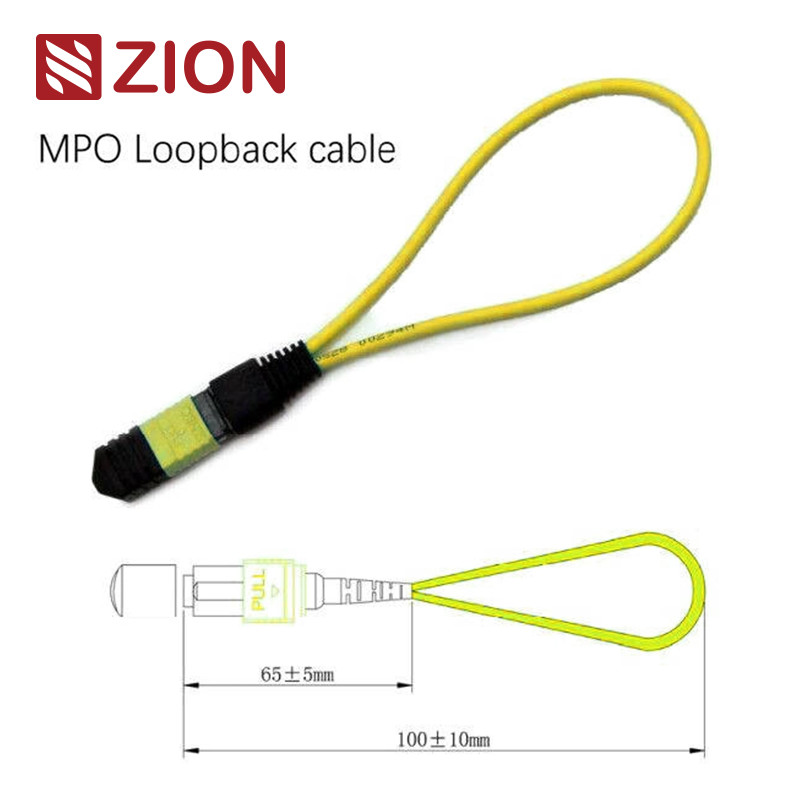

12 włókien MPO Moduł/kabel optyczny z jednowarunkowym połączeniem optycznym
12F MPO SM Moduł/kabel optyczny
Kod Ziona i opis
Kod Ziona:ZCM1121HXA1
Opis:12F MPO SM Moduł/kabel optyczny
MPO loopback zawiera MPO back ring jumpers w konfiguracji LOOPBACK, łącząc oba końce włókna do złącza MPO, aby utworzyć ciągłą ścieżkę światła w tym samym złączu.Umożliwia to testowanie zdolności uruchamiania urządzenia i czułości odbioru, zwłaszcza w komunikacji sieciowej 40/100G.pomaga w zlokalizowaniu różnych potencjalnych problemów i ułatwia skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.
Łączniki światłowodowe są dostępne w wielu konfiguracjach, aby pomieścić 8-core, 12-core,i 24-rdzeniowe złącza MPO z różnymi konfiguracjami światła, aby dostosować się do różnych wymagań portów testowychModuł 12F MPO Fiber Loopback umożliwia w szczególności weryfikację i testowanie nadajników wyposażonych w interfejsy MPO dla urządzeń 40GBASE-SR4 QSFP+ lub 100GBASE-SR4.
Moduły MPO Loopback dostarczają sygnałów w pętli do testowania funkcji przesyłania i odbierania.Loopbacks są zaprojektowane do łączenia pozycji nadajnika (TX) i nadajnika (RX) interfejsów nadajnika MPO. Zwroty MPO ułatwiają i przyspieszają testowanie utraty wstawienia (IL) segmentów sieci optycznej poprzez połączenie ich z odnośnikami MPO i przewodami patch.
OMC oferuje kompleksową linię zestawów optycznych MPO do przetestowania i testowania komponentów sieci MPO.Te MPO Loopback Assemblies skutecznie testują zdolność nadajnika i wrażliwość odbiornika urządzeń sieciowych, spełniające wymagania telekomunikacyjne i datacom.
Złącza Standardy przemysłowe
Odnośnik MPO w pojedynczym trybie:IEC 61754-7
Szczegóły dotyczące mieszkania MPO:SM APC: zielone złącza + czarny but (standard Loss MPO)
SM APC: Żółte złącza + czarny but (Super Low Loss MPO)
Odniesienie MPO Multimode:IEC 61754-7
Szczegółowe informacje o MPO Multimode Housing:
OM1 i OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO)
OM3 i OM4 PC: łączniki Aqua + czarny but (standard & Super Low Loss MPO)
OM3 i OM4 PC: Heather Violet konektory + czarny but (Standard Loss MPO)
- Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
- Kompatybilny z kanałem światłowodowym 10G
- 40G i 100G IEEE 802.3
Szczegóły dotyczące materiału
Specyfikacje optyczne
Rodzaj włókna:
W trybie pojedynczym
Strata wstawienia:
SM ((G657A1) < 1,0 dB
Strata zwrotu:
SM > 50 dB
Badanie wprowadzenia-wyciągnięcia:
500 razy, IL < 0,5 dB
Temperatura działania:
-40°C do +80°C
Badania optyczne
Test pętli polega na wysyłaniu sygnału z urządzenia komunikacyjnego i odsyłaniu go z powrotem do tego samego urządzenia w celu określenia właściwej funkcjonalności lub rozwiązania problemów wadliwych węzłów sieciowych.Do badań pętli optycznych, optyczne pętle weryfikują niezawodność działania urządzeń.sygnał emitowany przez urządzenie jest połączony z końcem nadającego (Tx) elementu aktywnego z powrotem do końca odbierającego (Rx) tego samego elementu.
Zastosowanie
Badanie pętli światłowodowych jest powszechnie stosowane do sprawdzania nadajników światłowodowych.To ważne, aby przetestować te porty, aby zweryfikować prawidłowe działanie.Badanie pętli światłowodowej zapewnia najbardziej wygodną metodę konserwacji nadajnika. Proces testowania kieruje sygnał laserowy z portu nadawcy z powrotem do portu odbiorcy.Przesyłany wzór jest następnie porównywany z otrzymanym wzorem, aby upewnić się, że są one identyczne i wolne od błędów.
- Zestaw z nadajnikami interfejsu MPO/MPO 40G lub 100G
- Moduł Loopback może być stosowany do testowania zdolności przesyłowej i czułości odbiornika urządzeń sieci światłowodowych.
Informacje o potwierdzeniu reguł i kolejności nazwy
Złącze i kanał światłowodowy
Polarność (przystosowanie kanału)
Który z nich wybrać dla danego nadajnika?
Wybór odpowiedniej pętli dla nadajnika światłowodowego wymaga zrozumieniatyp interfejsu,rodzaj polski, orazrodzaj kablaPoniżej znajduje się podsumowany przewodnik wyboru powszechnie stosowanych nadajników.
Wniosek
W niniejszym przewodniku omówiono konkretne opcje opcji optycznych dla najczęściej używanych moduli nadajników światłowodowych.można określić odpowiednią pętlę, identyfikując szczegóły dotyczące typu interfejsu, kontakt fizyczny i rodzaj kabla.
Gorący MPO Fiber Optic Loopback Zion Communications
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
- 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module/Cable
- 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module/Cable
- 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module/Cable
- 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module/Cable
- 7236019 ZCM1117HXA: 8F MPO OM4 Moduł/Kabel Lupowy Włókna Optycznego
- 7236020 ZCM1127HXA: 12F MPO OM4 Moduł/Kabel Lupowy Włókna Optycznego
- 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module/Cable
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module/Cable
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module/Cable
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
- 7236025 ZCM2116HXA: 8F MTP OM3 Moduł/Kabel Łukowy Włókna Optycznego
- 7236026 ZCM2126HXA: 12F MTP OM3 Moduł/Kabel Łukowy Włókna Optycznego
- 7236027 ZCM2146HXA: 24F MTP OM3 Moduł/Kabel Łukowy Włókna Optycznego
- 7236028 ZCM2117HXA: 8F MTP OM4 Moduł/Kabel Łukowy Włókna Optycznego
- 7236029 ZCM2127HXA: 12F MTP OM4 Moduł/Kabel Lupowy Włókna Optycznego
- 7236030 ZCM2147HXA: 24F MTP OM4 Moduł/Kabel Łukowy Włókna Optycznego
Opakowanie
Kable światłowodowe są dostępne w łatwo obsługiwanych, dobrze chronionych opakowaniach oznaczonych i oznakowanych jako standardowe przez OMC. Standardowe rozmiary kartonów obejmują 34 × 22 × 15 cm, 44 × 34 × 24 cm i 54 × 39 × 34 cm.Konkretny karton stosowany zależy od ilości towarówDostępne są opakowania na zamówienie.
Usługa OEM/ODM dla Ciebie
- Kolor kabla, słowo drukowane, materiał obudowy kabla, kolor złącza
- Etykieta OEM, pierścień identyfikacyjny, etykieta kabla, pudełko, znaki wysyłki
- Różne poziomy jakości
|
