Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G

24 Fibers MPO Singlemode Fiber Optic Loopback Module for 40/100G Network Testing
24 Fibers MPO Singlemode Fiber Optic Loopback Module for 40/100G Network Testing
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Średnica włókien: 9/125um Strata wtrąceniowa: SM(G657A1) <1,0dB
Strata zwrotu: SM > 50dB Test wkładania i wyciągania: 500 razy, IL<0,5dB
Temperatura pracy (℃）: -40℃~ +80℃
Podkreślić:

Moduł pętli zwrotnej MPO z 24 włóknami

,

Jednomodowy światłowodowy kabel zwrotny

,

Zespół pętli zwrotnej MPO do testowania sieci 40/100G

opis produktu

24-włóknowy moduł/kabel światłowodowy MPO jednomodowy
Kod Syjonu i opis
Kod Syjonu:ZCM1141HXA1
Opis Syjonu:Moduł/kabel światłowodowy 24F MPO SM

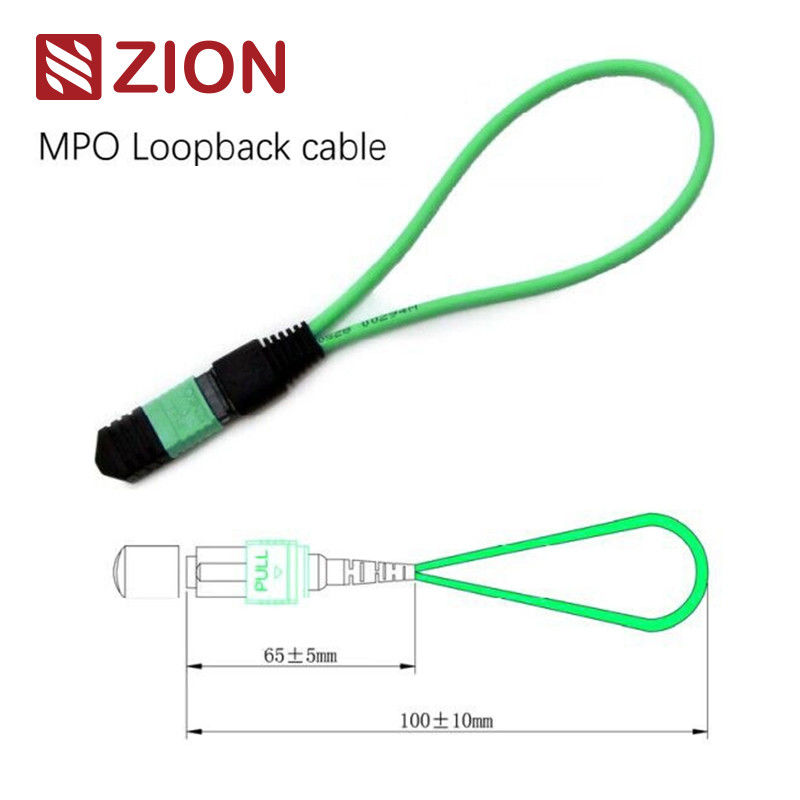

Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 0

Pętla zwrotna MPO zawiera linie przeskoku pierścienia tylnego MPO w konfiguracji LOOPBACK, łączące oba końce światłowodu ze złączem MPO w celu utworzenia kompletnej ścieżki światła w tym samym złączu. Umożliwia to testowanie możliwości uruchamiania urządzenia i czułości odbioru, szczególnie w komunikacji sieciowej 40/100G. Zwracając sygnały, pomaga zlokalizować różne potencjalne problemy i ułatwia skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.

Dostępne w wielu konfiguracjach, te moduły pętli zwrotnej obsługują 8-rdzeniowe, 12-rdzeniowe i 24-rdzeniowe złącza MPO z różnymi konfiguracjami włókien w celu dostosowania do różnych wymagań portów testowych.

Aplikacje konfiguracyjne
  • Moduł pętli zwrotnej światłowodu 8F MPO:Weryfikuje i testuje transceivery z interfejsem MPO - urządzenia 40GBASE-SR4/CSR4 QSFP+
  • Moduł pętli zwrotnej światłowodu 12F MPO:Weryfikuje i testuje transceivery z interfejsem MPO - urządzenia 40GBASE-SR4 QSFP+ lub 100GBASE-SR4
  • Moduł pętli zwrotnej światłowodu 24F MPO:Weryfikuje i testuje transceivery z interfejsem MPO - urządzenia 100GBASE-SR10 CXP/CFP
Testowanie funkcjonalności

Moduły MPO Loopback zapewniają zapętlony sygnał do testowania funkcji nadawania i odbioru. Są szeroko stosowane w środowiskach testowych, szczególnie w sieciach z optyką równoległą 40G i 100G. Loopbacki służą do łączenia pozycji nadajników-odbiorników (TX) i odbiorników (RX) interfejsów nadawczo-odbiorczych MPO. Pętle zwrotne MPO ułatwiają i przyspieszają testowanie IL segmentów sieci optycznej poprzez podłączenie ich do łączy MPO i przewodów krosowych.

OMC oferuje kompleksową linię światłowodowych zespołów pętli zwrotnej MPO do wypalania i testowania komponentów i systemów sieciowych MPO. Zespoły te skutecznie testują możliwości nadajnika i czułość odbiornika sprzętu sieciowego, spełniając wymagania telekomunikacyjne i transmisji danych. Są one pakowane w kompaktową obudowę, co zapewnia maksymalną gęstość w tych zastosowaniach.

Standardy przemysłowe złączy
Odniesienie do trybu jednomodowego MPO:IEC 61754-7
Obudowa jednomodowa MPO:SM APC: Zielone złącza + czarna osłona (Standard Loss MPO)
SM APC: Żółte złącza + czarna osłona (MPO o bardzo niskich stratach)
Odniesienie wielomodowe MPO:IEC 61754-7
  • Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne według TIA-568-C
  • Zgodność ze standardem Fibre Channel 10G
  • Zgodny ze standardem IEEE 802.3 40G i 100G
Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 1
Specyfikacje optyczne
Parametr Specyfikacja
Typ włókna Jednomodowy
Średnica włókna 9/125um
Utrata wtrąceniowa SM(G657A1) <1,0dB
Strata zwrotu SM>50dB
Test wstawiania i ciągnięcia 500 razy, IL < 0,5 dB
Temperatura pracy -40 ℃ ~ + 80 ℃
Testowanie pętli zwrotnej światłowodu

Test pętli zwrotnej wysyła sygnał z urządzenia komunikacyjnego i zapętla go z powrotem do tego samego urządzenia, aby sprawdzić prawidłowe działanie lub rozwiązać problemy z uszkodzonymi węzłami sieci. Optyczne pętle zwrotne weryfikują niezawodność działania urządzeń, kierując sygnał emitowany od końca nadawczego (Tx) aktywnego komponentu z powrotem do końca odbiorczego (Rx) tego samego komponentu za pomocą światłowodowych kabli lub modułów pętli zwrotnej.

Aplikacje

Testowanie pętli zwrotnej światłowodu jest powszechnie stosowane do sprawdzania transceiverów światłowodowych. Ponieważ transiwery mają oddzielne porty do odbioru i transmisji sygnałów świetlnych, testowanie tych portów jest niezbędne do konserwacji. Proces testowania kieruje sygnał laserowy z portu nadajnika z powrotem do portu odbiornika, a następnie porównuje przesłane i odebrane wzorce, aby upewnić się, że są identyczne i wolne od błędów.

  • Kolokowane z transceiverami interfejsu MPO/MPO 40G lub 100G
  • Służy do testowania możliwości transmisji i czułości odbiornika sprzętu sieci światłowodowej
Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 2
Zasady nazewnictwa i potwierdzenie zamówienia
Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 3
Złącze i Fibre Channel
Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 4
Polaryzacja (wyrównanie kanałów)
Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 5
Przewodnik po wyborze transceivera

Wybierając pętlę zwrotną dla konkretnego transiwera, należy wziąć pod uwagę typ złącza, typ polerowania i typ kabla. Przewodnik po wyborze powszechnie używanych modułów nadawczo-odbiorczych podsumowano poniżej.

Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 6 Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 7
Zion Communication Gorące produkty światłowodowe typu Loopback MPO
Kod produktu Opis
7236013 ZCM1111HXA Moduł/kabel światłowodowy 8F MPO SM
7236014 ZCM1121HXA Moduł/kabel światłowodowy 12F MPO SM
7236015 ZCM1141HXA Moduł/kabel światłowodowy 24F MPO SM
7236016 ZCM1116HXA Moduł/kabel światłowodowy 8F MPO OM3
7236017 ZCM1126HXA Moduł/kabel światłowodowy 12F MPO OM3
7236018 ZCM1146HXA Moduł/kabel światłowodowy 24F MPO OM3
7236019 ZCM1117HXA Moduł/kabel światłowodowy 8F MPO OM4
7236020 ZCM1127HXA Moduł/kabel światłowodowy 12F MPO OM4
7236021 ZCM1147HXA Moduł/kabel światłowodowy 24F MPO OM4
7236022 ZCM2111HXA Moduł/kabel światłowodowy 8F MTP SM
7236023 ZCM2121HXA Moduł/kabel światłowodowy 12F MTP SM
7236024 ZCM2141HXA Moduł/kabel światłowodowy 24F MTP SM
7236025 ZCM2116HXA Moduł/kabel światłowodowy 8F MTP OM3
7236026 ZCM2126HXA Moduł/kabel światłowodowy 12F MTP OM3
7236027 ZCM2146HXA Moduł/kabel światłowodowy 24F MTP OM3
7236028 ZCM2117HXA Moduł/kabel światłowodowy 8F MTP OM4
7236029 ZCM2127HXA Moduł/kabel światłowodowy 12F MTP OM4
7236030 ZCM2147HXA Moduł/kabel światłowodowy 24F MTP OM4
Opakowanie

Te kable światłowodowe są standardowo wyposażone w łatwe w obsłudze, dobrze zabezpieczone opakowanie oznaczone etykietą i oznaczeniem OMC. Dostępne rozmiary kartonów to 34×22×15 cm, 44×34×24 cm i 54×39×34 cm. Wybór kartonu zależy od ilości zamówienia. Dostępne niestandardowe opcje pakowania.

Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 8
Usługi OEM/ODM
  • Kolor kabla, tekst nadruku, materiał osłony kabla, dostosowanie koloru złącza
  • Etykieta OEM, pierścień identyfikacyjny, etykiety kablowe, pudełka, znaki wysyłkowe
  • Dostępne różne poziomy jakości
Moduł pętli zwrotnej światłowodu jednomodowego MPO 24 włókna do testowania sieci 40/100G 9
