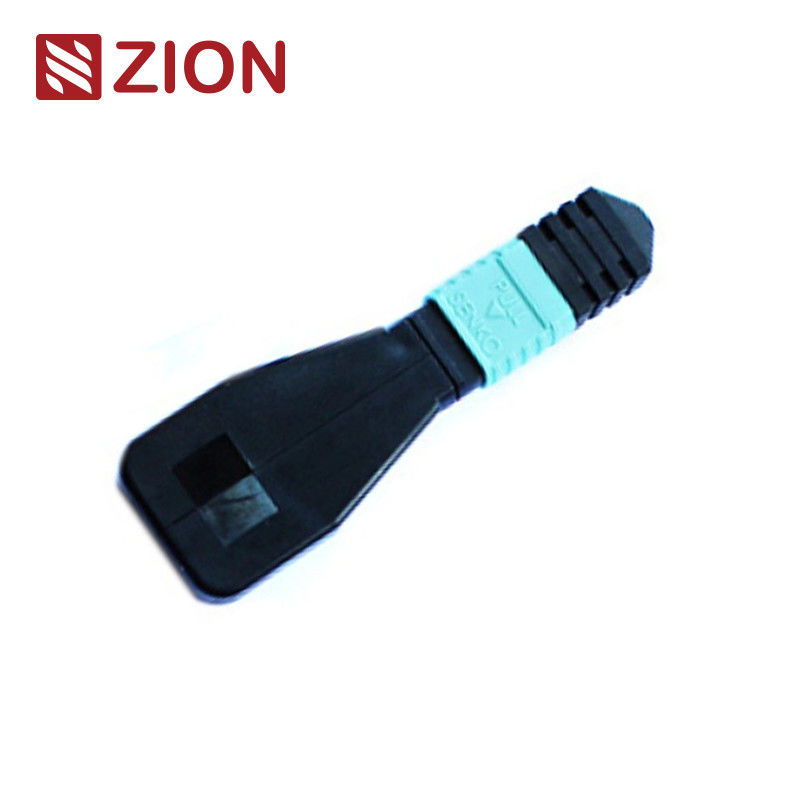

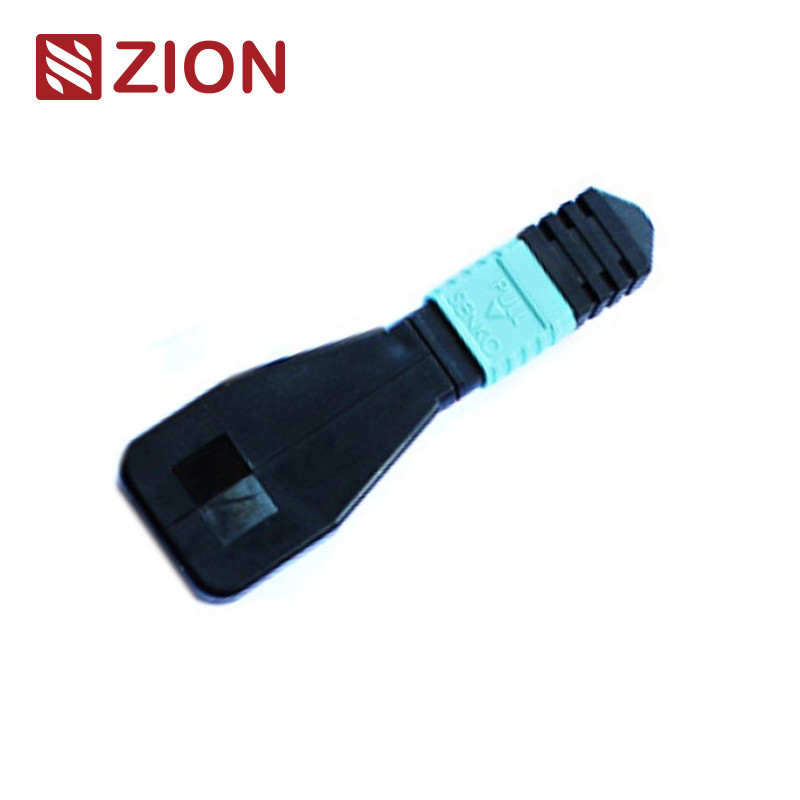

8 Włókna MPO OM3 Moduł/kabel optyczny
Informacje o produkcie Zion
Kod Ziona:ZCM1116HXA1
Opis:8F MPO OM3 Fiber Optic Loopback Module / Kabel
MPO loopback zawiera linie skokowe MPO back ring w konfiguracji LOOPBACK,z obydwu końcówek włókna zakończonych w złączach MPO, aby utworzyć pełną ścieżkę światła w tym samym złączuDzięki temu możliwe jest testowanie zdolności uruchamiania urządzenia i czułości odbioru, zwłaszcza w komunikacji sieciowej 40/100G.umożliwiające skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.
Wskaźniki optyczne dostępne są w wielu konfiguracjach, obejmujących 8-core, 12-core,i 24-rdzeniowe złącza MPO z różnymi konfiguracjami światła, aby dostosować się do różnych wymagań portów testowychModuł 8F MPO Fiber Loopback weryfikuje i testuje nadajniki z interfejsami MPO, w szczególności urządzenia 40GBASE-SR4/CSR4 QSFP+.
Moduły MPO Loopback dostarczają sygnałów w pętli do testowania funkcji przesyłania i odbierania.Loopbacks są zaprojektowane do łączenia pozycji nadajnika (TX) i nadajnika (RX) interfejsów nadajnika MPO. Pętle MPO ułatwiają i przyspieszają testowanie utraty wstawienia (IL) segmentów sieci optycznej po podłączeniu do pętli MPO i przewodów patch.
Standardy przemysłowe łączników
Odnośnik MPO w pojedynczym trybie:IEC 61754-7
Szczegóły dotyczące mieszkania MPO:SM APC: zielone złącza + czarny but (standard Loss MPO)
SM APC: Żółte złącza + czarny but (MPO z bardzo niską stratą)
Odniesienie MPO Multimode:IEC 61754-7
Szczegółowe informacje o MPO Multimode Housing:OM1 i OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO)
OM3 i OM4 PC: złącza Aqua + czarny but (standard & Super MPO niskiej straty)
OM3 i OM4 PC: Heather Violet konektory + czarny but (Standardowa strata MPO)
- Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
- Kompatybilny z kanałem światłowodowym 10G
- 40G i 100G zgodne z IEEE 802.3
Specyfikacje optyczne
| Rodzaj włókna |
Multimodowy |
| Średnica włókna |
50/125um, 62.5/125um |
| Utrata wstawienia |
MM < 1,0 dB |
| Strata zwrotu |
MM > 25 dB |
| Badanie wprowadzenia i ciągnięcia |
500 razy, IL < 0,5 dB |
| Temperatura działania |
-40°C do +80°C |
Badania optyczne
Test pętli obejmuje wysyłanie sygnału z urządzenia komunikacyjnego i pętli z powrotem do tego samego urządzenia w celu zweryfikowania prawidłowej funkcjonalności lub rozwiązywania problemów wadliwych węzłów sieciowych.Do badań pętli optycznych, optyczne pętle weryfikują niezawodność działania urządzeń.sygnał emitowany przez urządzenie jest połączony z końcem nadającego (Tx) elementu aktywnego z powrotem do końca odbierającego (Rx) tego samego elementu.
Wnioski
12F MPO-LC/SC/FC/ST Kable o prostym pasie przeznaczone są do zastosowań 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i aplikacji o wysokiej gęstości w centrach danych.Są one zoptymalizowane dla środowisk centrów danych o wysokiej gęstości 10/40/100G.
Wszystkie złącza MPO OMC pochodzą z firmy Senko/Nissin/Sumitomo.
- Aplikacje centrów danych z środowiskami o wysokiej gęstości
- Włókna do instalacji budowlanych
- Wykorzystanie łączników wewnętrznych w sprzęcie włóknistym
Reguły nawigacji i potwierdzenie kolejności
Polarność (przystosowanie kanału)
Przewodnik wyboru nadajnika
Przy wyborze pętli dla konkretnych nadajników należy wziąć pod uwagę typ złącza, rodzaj lakieru i kompatybilność typu kabla.Poniższe tabele zawierają wytyczne dotyczące wyboru powszechnie stosowanych modułów nadajników.
Wniosek
W niniejszym przewodniku omawiane są konkretne opcje opcji optycznej dla najczęściej stosowanych moduli nadajników światłowodowych.odpowiednie pętle można wybrać poprzez zrozumienie ich typu interfejsu, wymagania dotyczące kontaktu fizycznego oraz specyfikacje typu kabla.
Zion Communication Hot MPO Produkty z pętli włókna optycznego
7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module / Kabel
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module / Kabel
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module / Kabel
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module / Kabel
7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module / Kabel
7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module / Kabel
7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module / Kabel
7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module / Kabel
7236021 ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module / Kabel
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module / Kabel
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module / Kabel
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module / Kabel
7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module / Kabel
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module / Kabel
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module / Kabel
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module / Kabel
7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module / Kabel
7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module / Kabel
Opakowanie
Kable światłowodowe są pakowane w łatwo obsługiwane, dobrze chronione opakowania oznakowane i oznakowane przez OMC jako standardowe.Konkretny karton stosowany zależy od ilości zamówionych towarówDostępne są opcje opakowań.
Usługi OEM/ODM
Opcje dostosowania obejmują:
- Kolor kabla, tekst druku, materiał pokrycia kabla, kolor złącza
- Etykiety OEM, pierścień identyfikacyjny, etykiety kablowe, pudełka, znaki wysyłki
- Różne poziomy jakości w celu spełnienia szczególnych wymagań
