12 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing

12 Fibers MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Średnica włókien: 50/125um, 62,5/125um Strata wtrąceniowa: mm < 1,0 dB
Strata zwrotu: mm > 25dB Test wkładania i wyciągania: 500 razy, IL<0,5dB
Temperatura pracy (℃）: -40℃~ +80℃
Podkreślić:

Moduł pętli zwrotnej MPO z 12 włóknami

,

Kabel światłowodowy typu Loopback OM3

,

Zespół pętli zwrotnej MPO do testowania sieci 40/100G

opis produktu

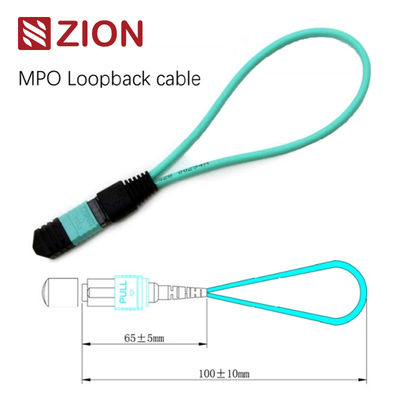

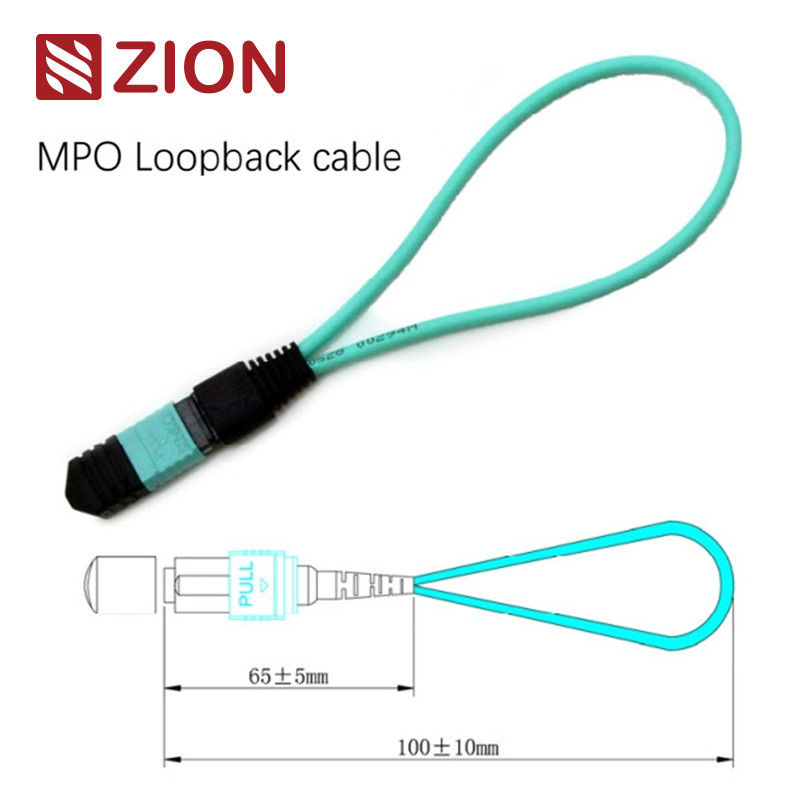

12F MPO OM3 Fiber Optic Loopback Module / Kabel
12 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 0
Informacje o produkcie Zion
Kod Ziona:ZCM1126HXA1
Opis:12F MPO OM3 Fiber Optic Loopback Module / Kabel
MPO loopback zawiera skoków włókna MPO w konfiguracji loopback, łącząc oba końce włókna w pojedynczy złącze MPO, aby utworzyć ciągłą ścieżkę światła w tym samym złączu.Umożliwia to testowanie zdolności uruchamiania urządzenia i czułości odbioru, zwłaszcza w komunikacji sieciowej 40/100G.pomaga w zlokalizowaniu różnych potencjalnych problemów i umożliwia skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.
Opcje konfiguracji
Dostępne w wielu konfiguracjach obwodu światłowodowego, aby pomieścić 8-rodzowe, 12-rodzowe i 24-rodzowe złącza MPO z różnymi konfiguracjami światła do kompleksowego testowania portów.
  • 8F MPO Fiber Loopback:Weryfikuje i testuje nadajniki z interfejsem MPO - urządzenia 40GBASE-SR4/CSR4 QSFP+
  • 12F MPO Fiber Loopback:Weryfikuje i testuje nadajniki z interfejsem MPO - urządzenia 40GBASE-SR4 QSFP+ lub 100GBASE-SR4
  • 24F MPO Fiber Loopback:Weryfikuje i testuje nadajniki z interfejsem MPO - urządzenia CXP/CFP 100GBASE-SR10
Badanie zastosowań
Moduły MPO Loopback dostarczają sygnałów w pętli do testowania funkcji przesyłania i odbierania.Loopbacks są zaprojektowane do łączenia pozycji nadajnika (TX) i nadajnika (RX) interfejsów nadajnika MPO. Zwroty MPO ułatwiają i przyspieszają testowanie utraty wstawienia (IL) segmentów sieci optycznej poprzez połączenie ich z odnośnikami MPO i przewodami patch.
Standardy łączników
Odnośnik MPO w pojedynczym trybie:IEC 61754-7
MPO Wyposażenie pojedyncze:SM APC: zielone złącza + czarny but (standard Loss MPO)
SM APC: Żółte złącza + czarny but (Super Low Loss MPO)
Odniesienie MPO Multimode:IEC 61754-7
MPO Multimode Housing
OM1&OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO)
OM3&OM4 PC: łączniki Aqua + czarny but (standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standard Loss MPO)
  • spełnia wymagania normy IEC IEC-61754-7; spełnia wymagania IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5));
  • Przewody strukturalne według TIA-568-C
  • Kompatybilny z kanałem światłowodowym 10G
  • 40G i 100G zgodne z IEEE 802.3
12 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 1
Specyfikacje optyczne
ParametrySpecyfikacja
Rodzaj włóknaMultimodowy
Średnica włókna50/125 μm, 62,5/125 μm
Utrata wstawieniaMM < 1,0 dB
Strata zwrotuMM > 25 dB
Badanie wprowadzenia i ciągnięcia500 razy, IL < 0,5 dB
Temperatura działania-40°C do +80°C
Badania optyczne
Test pętli obejmuje wysyłanie sygnału z urządzenia komunikacyjnego i pętli z powrotem do tego samego urządzenia w celu zweryfikowania prawidłowej funkcjonalności lub rozwiązywania problemów wadliwych węzłów sieciowych.Do badań pętli optycznychWykorzystując kable lub moduły optyczne,sygnał emitowany przez urządzenie jest połączony z końcem nadającego (Tx) z powrotem do końca odbierającego (Rx) tego samego elementu.
Wnioski
Kable 12F MPO-LC/SC/FC/ST przeznaczone są do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o wysokiej gęstości.
Wszystkie złącza MPO OMC pochodzą z firmy Senko/Nissin/Sumitomo.
  • Aplikacje centrów danych z środowiskami o wysokiej gęstości
  • Instalacje światłowodowe do budynków (FTTB)
  • Wykorzystanie łączników wewnętrznych w sprzęcie włóknistym
12 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 2
Identyfikacja produktu i zamówienie
12 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 312 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 4
Polarność (przystosowanie kanału)
12 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 5
Przewodnik wyboru nadajnika
Przy wyborze pętli dla nadajnika należy wziąć pod uwagę typ złącza, rodzaj lakieru i rodzaj kabla.
12 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 612 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 7
W niniejszym przewodniku przedstawiono szczegółowe opcje oparte na pętli światłowodowych dla powszechnie stosowanych modułów nadajników światłowodowych.odpowiednie pętle można wybrać poprzez zrozumienie typu interfejsu, kontakt fizyczny i wymagania dotyczące typu kabla.
Popularne produkty MPO Fiber Optic Loopback
Zion Communication oferuje szeroki zakres rozwiązań MPO Fiber Optic Loopback:
  • 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module / Kabel
  • 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module / Kabel
  • 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module / Kabel
  • 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module / Kabel
  • 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module / Kabel
  • 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module / Kabel
  • 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module / Kabel
  • 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module / Kabel
  • 723602: ZCM1147HXA: 24F MPO OM4 Moduł / Kabel Płynów Optycznych
  • 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module / Kabel
  • 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module / Kabel
  • 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module / Kabel
  • 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module / Kabel
  • 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module / Kabel
  • 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module / Kabel
  • 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module / Kabel
  • 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module / Kabel
  • 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module / Kabel
Opakowanie
Kable światłowodowe są pakowane w łatwe w obsłudze, dobrze chronione opakowania oznakowane i oznakowane przez OMC jako standardowe.Wybór kartonu zależy od ilości zamówieniaDostępne są opcje opakowań.
12 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 8
Usługi OEM/ODM
Dostępne usługi personalizacji, w tym:
  • Kolor kabla, tekst druku, materiał pokrycia kabla, kolor złącza
  • Etykiety OEM, pierścienie identyfikacyjne, etykiety kablowe, pudełka, znaki wysyłki
  • Różne poziomy jakości w celu spełnienia szczególnych wymagań
12 Włókna MPO OM3 Fiber Optic Loopback Module for 40/100G Network Testing 9
