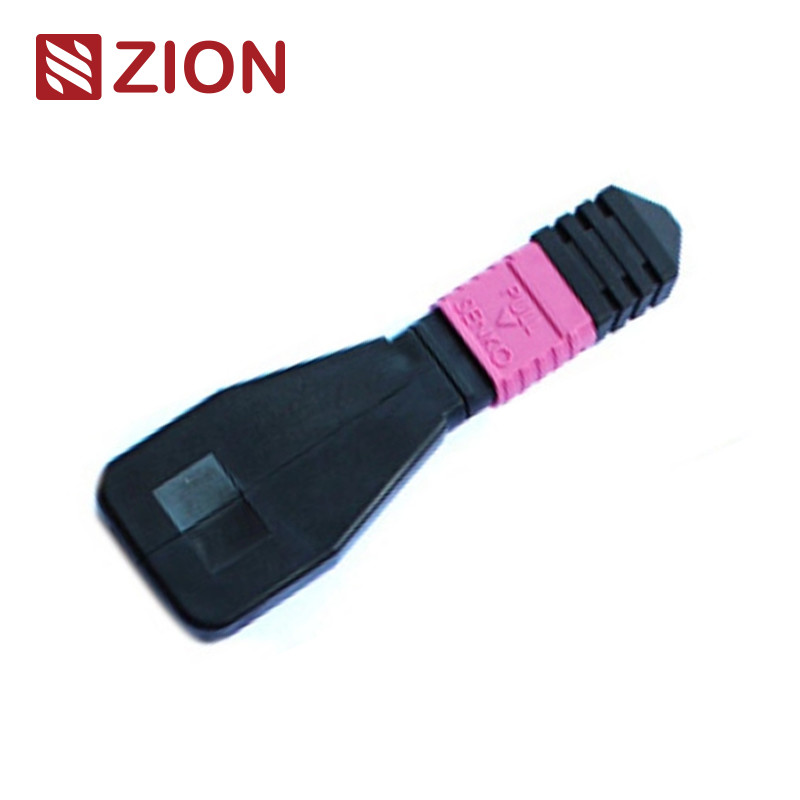

8 Fibers MPO OM4 Moduł pętli światłowodowej / Kabel
Moduł/Kabel pętli światłowodowej 8F MPO OM4 został zaprojektowany do testowania i weryfikacji sprzętu sieciowego w środowiskach szybkiej transmisji danych.
Identyfikacja produktu
Kod Zion: ZCM1117HXA1
Opis Zion: 8F MPO OM4 Moduł pętli światłowodowej / Kabel
Pętla MPO zawiera złącza MPO, które pętlą oba końce włókna w tym samym złączu, tworząc zamkniętą ścieżkę optyczną. Umożliwia to testowanie zdolności uruchamiania urządzenia i czułości odbioru, szczególnie w komunikacji sieciowej 40/100G. Zwracając sygnały do źródła, pomaga zlokalizować różne zjawiska sieciowe i ułatwia skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.
Opcje konfiguracji
Pętle światłowodowe są dostępne w wielu konfiguracjach, aby pomieścić 8-rdzeniowe, 12-rdzeniowe i 24-rdzeniowe złącza MPO z różnymi konfiguracjami włókien, aby dopasować je do wymagań portów testowych.
- 8F MPO Moduł pętli światłowodowej: Weryfikuje i testuje transceivery z interfejsem MPO - urządzenia 40GBASE-SR4/CSR4 QSFP+
- 12F MPO Moduł pętli światłowodowej: Weryfikuje i testuje transceivery z interfejsem MPO - urządzenia 40GBASESR4 QSFP+ lub 100GBASE-SR4
- 24F MPO Moduł pętli światłowodowej: Weryfikuje i testuje transceivery z interfejsem MPO - urządzenia 100GBASESR10 CXP/CFP
Zastosowania testowe
Moduły pętli MPO zapewniają sygnały pętlowe do testowania funkcji nadawania i odbioru. Są szeroko stosowane w środowiskach testowych, szczególnie w sieciach 40G i 100G z optyką równoległą. Pętle łączą pozycje nadajników (TX) i odbiorników (RX) interfejsów transceiverów MPO, ułatwiając i przyspieszając testowanie strat wtrąceniowych (IL) segmentów sieci optycznej po podłączeniu do magistrali MPO i przewodów krosowych.
Standardy złączy
Odniesienie do jednomodowego MPO: IEC 61754-7
Szczegóły obudowy jednomodowej MPO:
- SM APC: Zielone złącza + czarny but (MPO o standardowej stracie)
- SM APC: Żółte złącza + czarny but (MPO o bardzo niskiej stracie)
Odniesienie do wielomodowego MPO: IEC 61754-7
Szczegóły obudowy wielomodowej MPO:
- OM1 i OM2 PC: Beżowe złącza + czarny but (MPO o standardowej stracie)
- OM3 i OM4 PC: Akwamarynowe złącza + czarny but (MPO o standardowej i bardzo niskiej stracie)
- OM3 i OM4 PC: Fioletowe wrzosowe złącza + czarny but (MPO o standardowej stracie)
Standardy zgodności:
• Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodny z TIA-604-5(FOCIS5)
• Okablowanie strukturalne zgodnie z TIA-568-C
• Zgodny z 10G Fiber Channel
• 40G i 100G IEEE 802.3
Szczegóły materiałów
Specyfikacje optyczne
| Parametr | Specyfikacja |
|---|
| Typ włókna | Wielomodowe |
| Średnica włókna | 50/125um, 62.5/125um |
| Straty wtrąceniowe | MM < 1.0dB |
| Straty odbiciowe | MM > 25dB |
| Test wkładania-wyciągania | 500 razy, IL < 0.5dB |
| Temperatura pracy | -40℃ do +80℃ |
Testowanie pętli światłowodowych
Test pętli obejmuje wysyłanie sygnału z urządzenia komunikacyjnego i pętlenie go z powrotem do tego samego urządzenia w celu sprawdzenia prawidłowego działania lub rozwiązywania problemów z wadliwymi węzłami sieciowymi. Pętle optyczne weryfikują niezawodność działania urządzeń, pętlując sygnał emitowany z końca nadawczego (Tx) z powrotem do końca odbiorczego (Rx) tego samego komponentu.
Zastosowania
Kable proste 12F MPO-LC/SC/FC/ST są przeznaczone do zastosowań 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o dużej gęstości. Zoptymalizowane dla środowisk centrów danych o dużej gęstości 10/40/100G.
Wszystkie złącza OMC MPO pochodzą od Senko/Nissin/Sumitomo. Kable krosowe MPO to zespoły kabli o dużej gęstości stosowane w trzech głównych obszarach:
- Zastosowania w centrach danych o dużej gęstości
- Instalacje światłowodowe do budynku
- Zastosowania złączy wewnętrznych w sprzęcie światłowodowym
Zasady nazewnictwa i potwierdzenie zamówienia
Złącze i kanał światłowodowy
Polaryzacja (wyrównanie kanałów)
Przewodnik po wyborze transceivera
Wybierając pętlę dla transceivera, należy wziąć pod uwagę typ złącza, typ polerowania i typ kabla. Poniższe tabele zawierają wskazówki dotyczące wyboru dla powszechnie używanych modułów transceiverów:
Wniosek
Ten przewodnik zawiera konkretne opcje pętli światłowodowych dla powszechnie używanych transceiverów światłowodowych. W przypadku modułów transceiverów, które nie zostały wymienione, odpowiednie pętle można wybrać, rozumiejąc typ interfejsu, kontakt fizyczny i wymagania dotyczące typu kabla.
Produkty pętli światłowodowych MPO firmy Zion Communication
7236013 ZCM1111HXA: 8F MPO SM Moduł pętli światłowodowej / Kabel
7236014 ZCM1121HXA: 12F MPO SM Moduł pętli światłowodowej / Kabel
7236015 ZCM1141HXA: 24F MPO SM Moduł pętli światłowodowej / Kabel
7236016 ZCM1116HXA: 8F MPO OM3 Moduł pętli światłowodowej / Kabel
7236017 ZCM1126HXA: 12F MPO OM3 Moduł pętli światłowodowej / Kabel
7236018 ZCM1146HXA: 24F MPO OM3 Moduł pętli światłowodowej / Kabel
7236019 ZCM1117HXA: 8F MPO OM4 Moduł pętli światłowodowej / Kabel
7236020 ZCM1127HXA: 12F MPO OM4 Moduł pętli światłowodowej / Kabel
723602: ZCM1147HXA: 24F MPO OM4 Moduł pętli światłowodowej / Kabel
7236022 ZCM2111HXA: 8F MTP SM Moduł pętli światłowodowej / Kabel
7236023 ZCM2121HXA: 12F MTP SM Moduł pętli światłowodowej / Kabel
7236024 ZCM2141HXA: 24F MTP SM Moduł pętli światłowodowej / Kabel
7236025 ZCM2116HXA: 8F MTP OM3 Moduł pętli światłowodowej / Kabel
7236026 ZCM2126HXA: 12F MTP OM3 Moduł pętli światłowodowej / Kabel
7236027 ZCM2146HXA: 24F MTP OM3 Moduł pętli światłowodowej / Kabel
7236028 ZCM2117HXA: 8F MTP OM4 Moduł pętli światłowodowej / Kabel
7236029 ZCM2127HXA: 12F MTP OM4 Moduł pętli światłowodowej / Kabel
7236030 ZCM2147HXA: 24F MTP OM4 Moduł pętli światłowodowej / Kabel
Pakowanie
Kable światłowodowe są pakowane w łatwe w obsłudze, dobrze chronione opakowania, domyślnie oznaczone i oznakowane przez OMC.
Standardowe rozmiary kartonów:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
Wybór kartonu zależy od ilości zamówienia. Dostępne są niestandardowe opcje pakowania.
Usługi OEM/ODM
Opcje dostosowywania obejmują:
- Kolor kabla, tekst drukowany, materiał płaszcza kabla, kolor złącza
- Etykieta OEM, pierścień identyfikacyjny, etykiety kabli, pudełka, znaki wysyłkowe
- Różne poziomy jakości
