12-włóknowy moduł pętli zwrotnej MPO OM4 do testowania sieci 40/100G

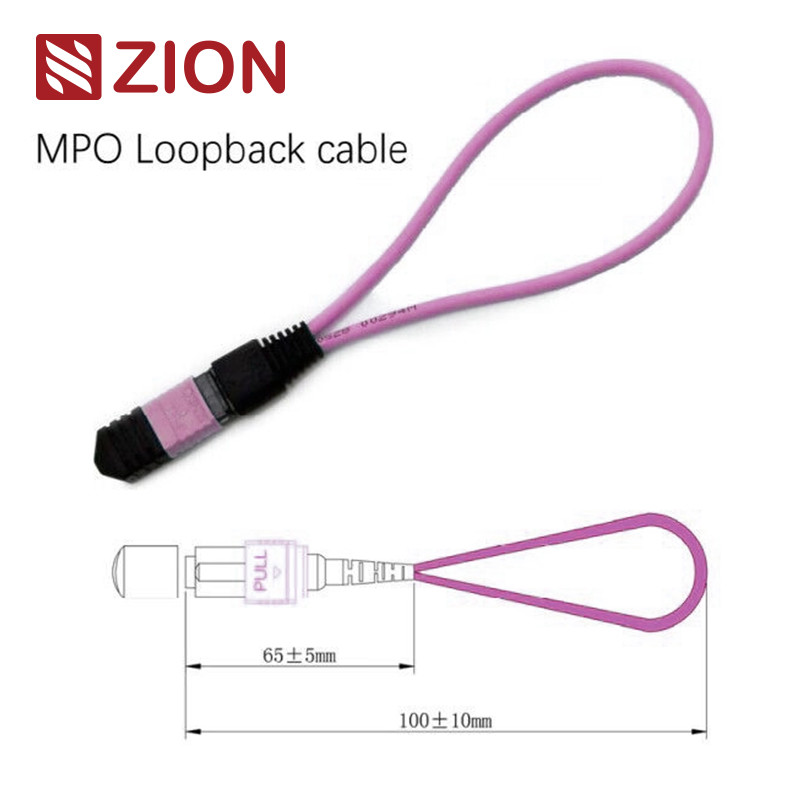

Pętla zwrotna MPO zawiera linie skokowe z powrotem MPO w konfiguracji LOOPBACK, z oboma końcami światłowodu zakończonymi złączem MPO w celu utworzenia ścieżki światła w obrębie tego samego złącza. Umożliwia to testowanie zdolności uruchamiania urządzenia i czułości odbioru, szczególnie w komunikacji sieciowej 40/100G. Zwracając sygnały, pomaga zlokalizować różne potencjalne problemy i umożliwia skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.

Obwody pętli zwrotnej światłowodu są dostępne w wielu konfiguracjach, aby pomieścić złącza MPO 8-rdzeniowe, 12-rdzeniowe i 24-rdzeniowe z różnymi konfiguracjami światłowodów dla kompleksowego testowania portów. Moduł pętli zwrotnej 12F MPO Fiber Loopback umożliwia w szczególności weryfikację i testowanie transceiverów wyposażonych w interfejsy MPO dla urządzeń 40GBASE-SR4 QSFP+ lub 100GBASE-SR4.

Moduły pętli zwrotnej MPO zapewniają zapętlony sygnał do testowania funkcji nadawania i odbioru. Są szeroko stosowane w środowiskach testowych, szczególnie w sieciach równoległych optycznych 40G i 100G. Pętle zwrotne są zaprojektowane tak, aby łączyć pozycje nadajników (TX) i odbiorników (RX) interfejsów transceiverów MPO. Pętle zwrotne MPO ułatwiają i przyspieszają testowanie strat wtrąceniowych (IL) segmentów sieci optycznej po podłączeniu do magistrali MPO i przewodów krosowych.

Odniesienie do światłowodu jednomodowego MPO: IEC 61754-7
Szczegóły obudowy światłowodu jednomodowego MPO: SM APC: Zielone złącza + czarny but (MPO o standardowej stracie)
SM APC: Żółte złącza + czarny but (MPO o bardzo niskiej stracie)

Odniesienie do światłowodu wielomodowego MPO: IEC 61754-7
Szczegóły obudowy światłowodu wielomodowego MPO:
OM1&OM2 PC: Beżowe złącza + czarny but (MPO o standardowej stracie)
OM3&OM4 PC: Akwamarynowe złącza + czarny but (MPO o standardowej i bardzo niskiej stracie)
OM3&OM4 PC: Fioletowe wrzosowe złącza + czarny but (MPO o standardowej stracie)

Test pętli zwrotnej obejmuje wysyłanie sygnału z urządzenia komunikacyjnego i zapętlanie go z powrotem do tego samego urządzenia w celu sprawdzenia prawidłowego działania lub rozwiązywania problemów z wadliwymi węzłami sieciowymi. W przypadku testowania pętli zwrotnej światłowodu, pętle zwrotne optyczne weryfikują niezawodność działania urządzeń. Używając kabli lub modułów pętli zwrotnej światłowodu do transmisji danych, sygnał emitowany przez urządzenie jest zapętlany od końca nadawczego (Tx) z powrotem do końca odbiorczego (Rx) tego samego komponentu.

Kable krosowe 12F MPO-LC/SC/FC/ST są przeznaczone do zastosowań 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o dużej gęstości. Zoptymalizowane pod kątem wymagań centrów danych o dużej gęstości 10/40/100G.

Przy wyborze pętli zwrotnej do testowania transceivera należy wziąć pod uwagę typ złącza, typ polerowania i kompatybilność typu kabla. Poniższe tabele zawierają wskazówki dotyczące wyboru dla powszechnie używanych modułów transceiverów.

Ten przewodnik omawia konkretne wybory pętli zwrotnych światłowodowych dla najczęściej używanych transceiverów światłowodowych. W przypadku modułów transceiverów, które nie zostały tutaj wymienione, odpowiednie pętle zwrotne można wybrać, rozumiejąc ich typ interfejsu, wymagania dotyczące kontaktu fizycznego i specyfikacje kabli.

Kable światłowodowe są pakowane w łatwe w obsłudze, dobrze chronione opakowania, standardowo oznakowane i oznaczone przez OMC. Dostępne rozmiary kartonów to 34*22*15 cm, 44*34*24 cm i 54*39*34 cm. Wybór kartonu zależy od ilości zamówienia. Dostępne są niestandardowe opcje pakowania.

Dostępne usługi dostosowywania dla:
