Kod Ziona i opis
Kodeks Syjonu: ZCM2121HXA1

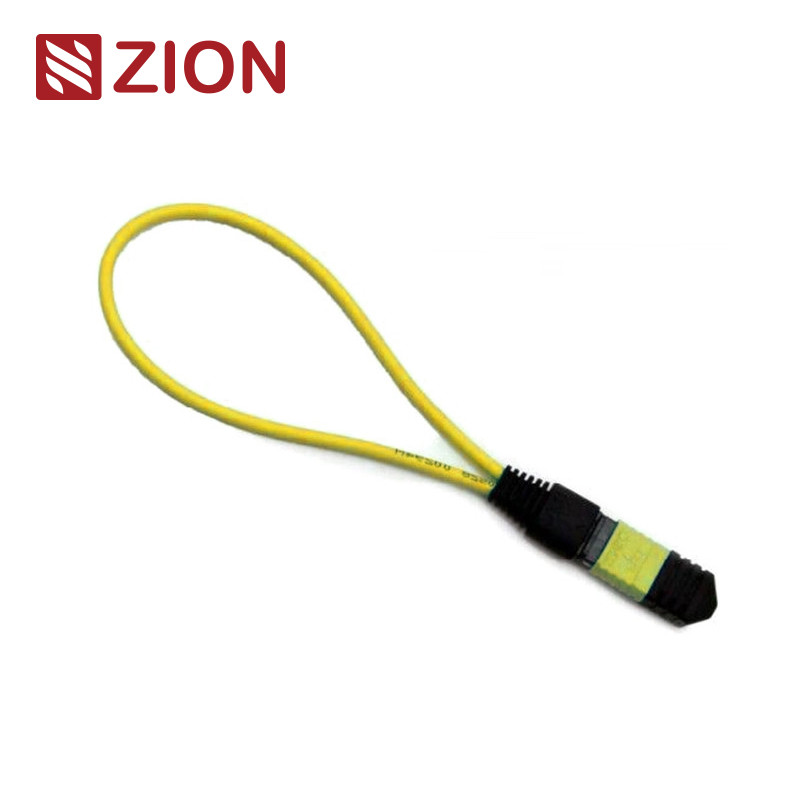

Opis Syjonu: 12F MTP SM Fiber Optic Loopback Module /Cable
Pętla MTP zawiera linię skokową MPO w tylnym pierścieniu w LOOPBACK i umieszcza oba końce włókna w złączu MPO, aby osiągnąć ścieżkę światła w tym samym złączu.Pojemność startu i czułość odbioru urządzenia, zwłaszcza w komunikacji sieciowej 40/100G,może zlokalizować różne potencjalne zjawiska poprzez zwracanie sygnałów w celu osiągnięcia skutecznego testowania i oceny pojedynczego komponentu lub interfejsu w sieci światłowodowej.
Istnieje wiele konfiguracji obwodu światłowodowego, który może pomieścić 8-core, 12-core i 24-core konektor MTP i kilka konfiguracji światłowodowych, aby dostosować się do portu w badaniu.8F MTP Fiber Loopback Module umożliwia weryfikację i testowanie nadajników z interfejsem MTP z urządzeniami 40GBASE-SR4/CSR4 QSFP+. 12F MTP Fiber Loopback Module umożliwia weryfikację i testowanie nadajników z interfejsem MTP 40GBASESR4 QSFP+ lub 100GBASE-SR4.24F MTP Fiber Loopback Module umożliwia weryfikację i testowanie nadajników z interfejsem MPO.
Moduły MTP Loopback dostarczają sygnału w pętli do testowania funkcji przesyłania i odbierania.Loopbacks są zbudowane w celu połączenia pozycji nadajników (TX) i odbiorników (RX) interfejsów nadajników MTP. Zwroty MTP mogą ułatwić i przyspieszyć testowanie IL segmentów sieci optycznych poprzez połączenie ich z kanałami MTP.
OMC oferuje linię zestawów optycznych MTP do przetestowania i testowania komponentów i systemów sieci MTP.Te zespoły MTP Loopback są wykorzystywane do skutecznego testowania zdolności nadajnika i wrażliwości odbiornika urządzeń sieciowychSą one pakowane w kompaktową obudowę dla najwyższej gęstości dostępnej dla tych zastosowań.
Połączenia Standard przemysłowy
MPO SingleModeOdnośnik:IEC 61754-7
MPO SingleModeSzczegóły o mieszkaniu:SM APC: zielone złącza + czarny but (standard Loss MPO)
SM APC: Żółte złącza+czarny but (Super Low Loss MPO)
MPO MultimodeOdnośnik:IEC 61754-7
MPO MultimodeSzczegóły o mieszkaniu:OM1&OM2 PC: Beżowe złącza + czarny but (Standard Loss MPO)
OM3&OM4 PC: łączniki Aqua+czarny but (Standard&Super MPO niskiej straty)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa strata MPO)
- Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
- Kompatybilny z kanałem światłowodowym 10G
- 40G i 100G IEEE 802.3
Szczegóły dotyczące materiału
Specyfikacje optyczne
Pozycja: Parametr
Rodzaj włókna: multimodowy
Średnica włókna: 50/125um, 62.5/125um
Strata wstawienia: MM<1,0 dB
Strata zwrotu: MM>25dB
Badanie wstawienia-ciągnięcia: 500 razy, IL<0,5 dB
Temperatura działania: -40°C ~ +80°C
Badania optyczne
Zazwyczaj, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkW odniesieniu do testów pętli światłowodowych, pętle optyczne są używane do weryfikacji niezawodności operacyjnej urządzenia.Korzystanie z kabla optycznego lub modułu optycznego do transmisji danych, sygnał emitowany przez urządzenie jest przesyłany z końca nadającego (Tx) aktywnego elementu z powrotem do końca odbierającego (Rx) tego samego elementu.
Zastosowanie
12F MPO- LC/SC/FC/ST Kable o prostym pasie przeznaczone do 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 i centrów danych o wysokiej gęstości.
Wszystkie złącza MPO OMC są z marki Senko/Nissin/Sumitomo.
- Aplikacja Data Center z środowiskiem o wysokiej gęstości
- Włókno optyczne do budynku
- Zastosowanie wewnętrznych złączy w sprzęcie włóknistym.
Zasady nadawania nazw i informacje dotyczące potwierdzenia zamówienia:
Kanał włókna łącznikowego
Polarność (przystosowanie kanału)
Który z nich należy wybrać do konkretnego nadajnika?
Biorąc pod uwagę wspólne cechy nadajnika i pętli, należy rozważyć typ złącza, rodzaj lakieru i rodzaj kabla przy wyborze pętli dla nadajnika.Przewodnik wyboru niektórych najczęściej stosowanych modułów nadajnika jest podsumowany w poniższych tabelach:.
Wniosek
W tym poście omówione są konkretne opcje opcji optycznej dla niektórych najczęściej używanych modułów nadajników światłowodowych.Możemy również wiedzieć, jak wybrać odpowiednią pętlę dla niego, uzyskując szczegóły na temat jego typu interfejsu, kontakt fizyczny i rodzaj kabla.
Gorący MPO Fiber Optic Loopback Zion Communications
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module /Cable
- 7236014 ZCM1121HXA: 12F MPO SM Moduł/Kabel Lupowy Włókna Optycznego
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /Cable
- 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module /Cable
- 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module /Cable
- 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module /Cable
- 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module /Cable
- 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module /Cable
- 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module /Cable
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
- 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module /Cable
- 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module /Cable
- 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module /Cable
- 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module /Cable
- 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module /Cable
- 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module /Cable
Opakowanie
Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.
Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
Opakowanie może być dostosowane.
Usługa OEM/ODM dla Ciebie
- Kolor kabla, słowo drukowane, materiał obudowy kabla, kolor złącza
- Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłki
- Różny poziom jakości.
