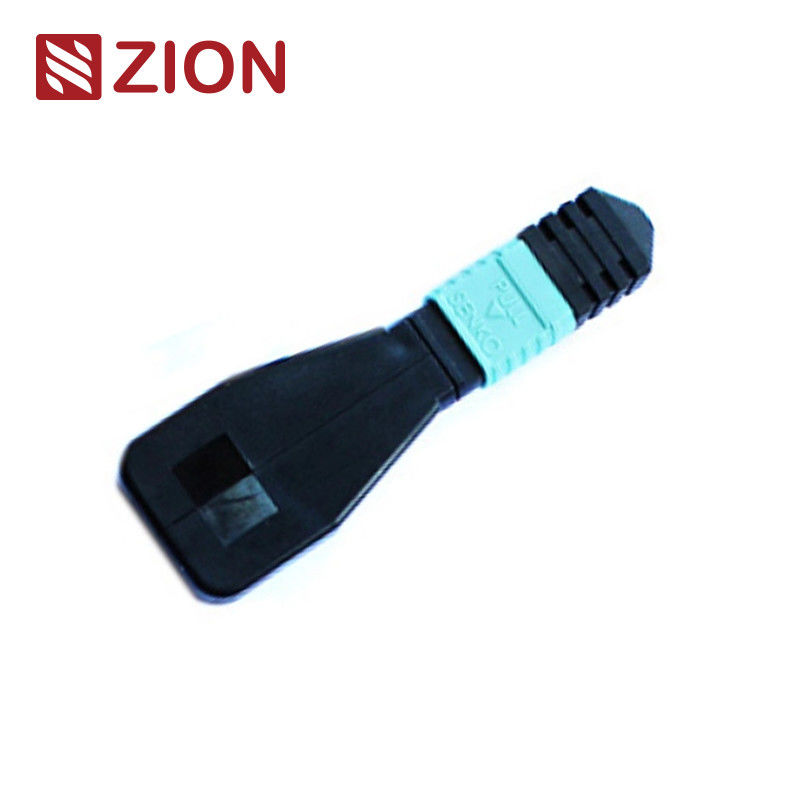

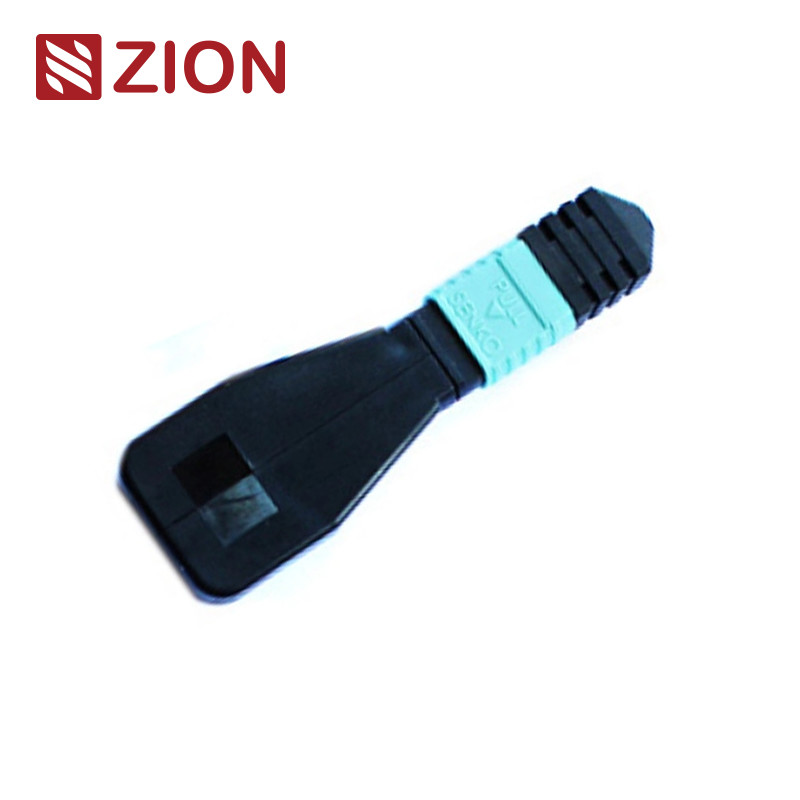

8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G

8 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
8 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Średnica włókien: 50/125um, 62,5/125um Strata wtrąceniowa: mm < 1,0 dB
Strata zwrotu: mm > 25dB Test wkładania i wyciągania: Powyżej 600 razy, IL <0,5dB
Temperatura pracy (℃）: -40℃~ +80℃
Podkreślić:

8 włókien Kabel światłowodowy

opis produktu

8 Włókna MTP OM3 Moduł / Kabel Płytkowo-Optyczny
8F MTP OM3 Moduł/kabel optyczny
8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 0
Kod Ziona i opis
Kod Ziona:ZCM2116HXA1
Opis:8F MTP OM3 Moduł/kabel optyczny
Pętlówka MTP zawiera skokówki światłowodowe MTP skonfigurowane w układzie pętlówki, z obydwoma końcami światła zakończonymi w złączu MTP w celu utworzenia ścieżki optycznej w tym samym złączu.Umożliwia to testowanie zdolności uruchamiania urządzenia i wrażliwości odbiornika, zwłaszcza w komunikacji sieciowej 40/100G. Wracając sygnały do źródła, można zidentyfikować różne potencjalne problemy,umożliwiające skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.
Łuki światłowodowe są dostępne w wielu konfiguracjach, aby pomieścić 8-rodzowe, 12-rodzowe i 24-rodzowe złącza MTP z różnymi układami światłowodowymi do kompleksowego testowania portów.8F MTP Fiber Loopback Module weryfikuje i testuje nadajniki z interfejsami MTPWersja 12F obsługuje urządzenia 40GBASE-SR4 QSFP+ lub 100GBASE-SR4, podczas gdy wersja 24F jest przeznaczona dla urządzeń 100GBASE-SR10 CXP/CFP.
Moduły MTP Loopback dostarczają sygnałów w pętli do testowania funkcji przesyłania i odbierania, szeroko stosowanych w środowiskach testowych, zwłaszcza w sieciach równoległych optycznych 40G i 100G.Loopbacks łączą pozycje nadajnika (TX) i odbiornika (RX) interfejsów nadajnika MTPModuły te ułatwiają i przyspieszają testowanie utraty wstawienia (IL) segmentów sieci optycznej po podłączeniu do kanałów MTP i przewodów patch.
OMC oferuje kompleksową linię zestawów optycznych MTP do testowania i walidacji komponentów i systemów sieci MTP.Te zespoły skutecznie testują zdolność nadajnika i wrażliwość odbiornika na wymagania telekomunikacyjne i datacom, pakowane w kompaktowe obudowy dla maksymalnej gęstości w zastosowaniach o wysokiej gęstości.
Złącza Standardy przemysłowe
Wskazówka MTP w trybie pojedynczym:EIA/TIA-604-5
Szczegóły MTP Single Mode Housing:
• SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
• SM APC: żółte złącza + czarny but (Super Low Loss MTP)
Wskazówka MTP Multimode:EIA/TIA-604-5
Szczegóły o MTP Multimode Housing:
• OM1 i OM2 PC: łączniki beżowe + czarny but (MTP ze standardową stratą)
• OM3 i OM4 PC: łączniki Aqua + czarny but (MTP Standard & Super Low Loss)
• OM3 i OM4 PC: łączniki Heather Violet + czarny but (Standard Loss MTP)
  • spełnia wymagania normy IEC IEC-61754-7; spełnia wymagania IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5));
  • Przewody strukturalne według TIA-568-C
  • Kompatybilny z kanałem światłowodowym 10G
  • 40G i 100G zgodne z IEEE 802.3
8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 1
Specyfikacje optyczne
Pozycja Parametry
Rodzaj włókna W trybie pojedynczym
Średnica włókna 9/125um
Utrata wstawienia SM ((G657A1) <1,0 dB
Strata zwrotu SM > 50 dB
Badanie wprowadzenia i ciągnięcia Powyżej 600 razy, IL < 0,5 dB
Temperatura działania -40°C do +80°C
Badania optyczne
Test pętli obejmuje wysyłanie sygnału z urządzenia komunikacyjnego i pętli z powrotem do tego samego urządzenia w celu zweryfikowania prawidłowej funkcjonalności lub rozwiązywania problemów wadliwych węzłów sieciowych.Do badań pętli optycznych, optyczne pętle weryfikują niezawodność działania urządzeń.sygnał emitowany przez urządzenie jest przesuwany z portu nadającego (Tx) z powrotem do portu odbierającego (Rx) tego samego elementu.
Wnioski
Testy pętli światłowodowych są powszechnie stosowane do sprawdzania nadajników światłowodowych.Testy tych portów są niezbędne do konserwacji i rozwiązywania problemówProces testowania wysyła sygnał laserowy z portu nadawcy z powrotem do portu odbiorcy,Następnie porównuje przesyłany wzór z otrzymanym wzorem, aby upewnić się, że są one identyczne i bezbłędne.
  • Zestaw z nadajnikami interfejsu MPO/MTP 40G lub 100G
  • Moduły Loopback mogą testować zdolność przesyłania i czułość odbiornika urządzeń sieci światłowodowych
8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 2
Informacje o potwierdzeniu reguł i kolejności nazwy
8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 3
Złącze i kanał światłowodowy
8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 4
Polarność (przystosowanie kanału)
8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 5
Przewodnik do wyboru specjalnych nadajników
Przy wyborze pętli dla nadajnika należy wziąć pod uwagę rodzaj złącza, rodzaj lakieru i rodzaj kabla.
8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 6 8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 7
W niniejszym przewodniku przedstawiono szczegółowe opcje opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji opcji.odpowiednie pętle można wybrać poprzez zrozumienie ich typu interfejsu, kontakt fizyczny i wymagania dotyczące typu kabla.
Wyroby optycznego pętla światłowodowego Zion Communication
  • 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module / Kabel
  • 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module / Kabel
  • 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module / Kabel
  • 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module / Kabel
  • 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module / Kabel
  • 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module / Kabel
  • 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module / Kabel
  • 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module / Kabel
  • 723602: ZCM1147HXA: 24F MPO OM4 Moduł / Kabel Płynów Optycznych
  • 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module / Kabel
  • 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module / Kabel
  • 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module / Kabel
  • 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module / Kabel
  • 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module / Kabel
  • 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module / Kabel
  • 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module / Kabel
  • 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module / Kabel
  • 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module / Kabel
Opakowanie
Kable światłowodowe są pakowane w łatwe w obsłudze, dobrze chronione opakowania ze znakiem OMC jako standard.Konkretny karton stosowany zależy od ilości zamówionych towarówDostępne są opcje opakowań.
8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 8
Usługi OEM/ODM
Oferujemy kompleksowe usługi OEM/ODM, w tym:
  • Kolor kabla, tekst drukowany, materiał okładki kabla, dostosowanie koloru złącza
  • Etykiety OEM, pierścienie identyfikacyjne, etykiety kablowe, pudełka i znaki wysyłki
  • Różne poziomy jakości w celu spełnienia szczególnych wymagań
8 Włókien MTP OM3 Moduł Pętli Zwrotnej Światłowodu do Testowania Sieci 40/100G 9
