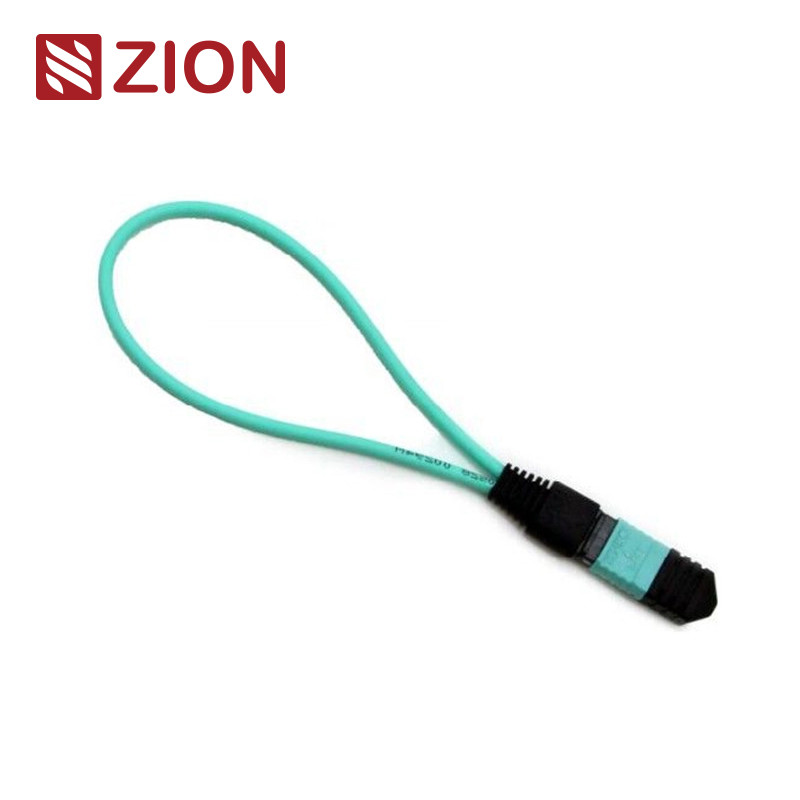

Pętla MTP zawiera linię skoku tylnego pierścienia MTP w LOOPBACK i umieszcza oba końce światłowodu w złączu MTP, aby uzyskać ścieżkę światła w tym samym złączu.Zdolność uruchamiania i czułość odbioru urządzenia, szczególnie w komunikacji sieciowej 40/100G, może lokalizować różne potencjalne zjawiska poprzez zwracanie sygnałów w celu uzyskania skutecznego testowania i oceny pojedynczego komponentu lub interfejsu w sieci światłowodowej.
Istnieje wiele konfiguracji obwodu światłowodowego, które mogą pomieścić 8-rdzeniowe, 12-rdzeniowe i 24-rdzeniowe złącze MTP oraz kilka konfiguracji światłowodów w celu dostosowania do portu w teście. 8F MTP Fibre Loopback Module umożliwia weryfikację i testowanie transceiverów z interfejsem MTP – urządzenia 40GBASE-SR4/CSR4 QSFP+.12F MTP Fibre Loopback Module umożliwia weryfikację i testowanie transceiverów wyposażonych w interfejs MTP – urządzeń 40GBASESR4 QSFP+ lub 100GBASE-SR4.24F MTP Fibre Loopback Module umożliwia weryfikację i testowanie transceiverów wyposażonych w interfejs MTP – urządzeń 100GBASESR10 CXP/CFP.
Moduły MTP Loopback zapewniają zapętlony sygnał do testowania funkcji nadawania i odbioru.Jest szeroko stosowany w środowisku testowym, zwłaszcza w równoległych sieciach optycznych 40 i 100G.Pętle zwrotne są zbudowane w celu łączenia pozycji nadajników-odbiorników (TX) i odbiorników (RX) interfejsów nadajników-odbiorników MTP.Pętle zwrotne MTP mogą ułatwić i przyspieszyć testowanie IL segmentów sieci optycznych poprzez podłączenie ich do łączy MTP/przewodów krosowych.
OMC oferuje linię światłowodowych zespołów sprzężenia zwrotnego MTP do wygrzewania i testowania komponentów i systemów sieci MTP.Te zespoły pętli zwrotnej MTP są używane do skutecznego testowania możliwości nadajnika i czułości odbiornika sprzętu sieciowego, szczególnie w przypadku wymagań telekomunikacyjnych i transmisji danych.Są one pakowane w kompaktową obudowę zapewniającą najwyższą gęstość dostępną dla tych zastosowań.
Standard przemysłowy złączy:
Złącze
Odniesienie
Szczegóły mieszkaniowe
Jednomodowy MTP
EIA/TIA-604-5
SM APC: Zielone złącza + czarny boot (Standard Loss MTP) SM APC: żółte złącza + czarny bagażnik (bardzo niskie straty MTP)
Wielomodowy MTP
EIA/TIA-604-5
OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MTP) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MTP) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MTP)
Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C
Zgodny z 10G Fibre Channel
40G i 100G IEEE 802.3
Szczegóły materiału
Specyfikacje optyczne:
Przedmiot
Parametr
Rodzaj włókna
Wielomodowy
Średnica włókna
50/125um, 62,5/125um
Strata wtrąceniowa
MM<1,0dB
Strata zwrotu
MM>25dB
Test wkładania i wyciągania
Powyżej 600 razy, IL<0,5dB
Operacja Temperatura
-40℃~ +80℃
Testowanie pętli zwrotnej światłowodu:
Zwykle test sprzężenia zwrotnego to test, w którym sygnał jest wysyłany z urządzenia komunikacyjnego i zapętlany z powrotem do urządzenia w celu określenia, czy działa ono dobrze lub w celu rozwiązania problemu z wadliwym węzłem w sieci.Jeśli chodzi o testy światłowodowych pętli zwrotnych, optyczne pętle zwrotne służą do weryfikacji niezawodności działania urządzenia.Używając światłowodowego kabla zwrotnego lub światłowodowego modułu zwrotnego do transmisji danych, sygnał emitowany przez urządzenie jest zapętlony od końca nadawczego (Tx) aktywnego komponentu z powrotem do końca odbiorczego (Rx) tego samego komponentu.
Aplikacja:
Jeśli chodzi o praktyczne zastosowanie, test pętli zwrotnej światłowodu jest często stosowany do sprawdzania transceiverów światłowodowych.Ponieważ transceiver ma dwa porty do odbioru i nadawania sygnału świetlnego, konieczne jest przetestowanie portów, aby sprawdzić, czy nadal działają.Dlatego test pętli zwrotnej światłowodu jest najwygodniejszym sposobem konserwacji transceivera.Proces testowania polega na skierowaniu sygnału lasera z portu nadajnika z powrotem do portu odbiornika.Następnie przesyłany wzór jest porównywany z odebranym wzorem, aby upewnić się, że są one identyczne i nie zawierają błędów.
W połączeniu z transceiverami interfejsu MTP/MTP 40G lub 100G
Moduł pętli zwrotnej może być używany do testowania możliwości transmisji i czułości odbiornika światłowodowego sprzętu sieciowego.
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Złącze
kanał światłowodowy
Polaryzacja (wyrównanie kanałów)
Który wybrać dla konkretnego transceivera?
Biorąc pod uwagę wspólne cechy transceivera i pętli zwrotnej, przy wyborze pętli zwrotnej dla transceivera powinniśmy pomyśleć o typie złącza, rodzaju polerowania i rodzaju kabla.Przewodnik wyboru dla niektórych najczęściej używanych modułów nadawczo-odbiorczych jest podsumowany w poniższych tabelach.
Tabela 1: Opcje pętli zwrotnej dla transceiverów 10G SFP+
W tym poście omówiono konkretne opcje pętli zwrotnej światłowodu dla niektórych najczęściej używanych transceiverów światłowodowych.W przypadku innych modułów nadawczo-odbiorczych, które nie są wymienione w tym poście, możemy również dowiedzieć się, jak wybrać odpowiednią pętlę zwrotną, uzyskując szczegółowe informacje o typie interfejsu, styku fizycznym i typie kabla.
Hot MPO Fibre Optic Loopback firmy Zion Communication
Kodeks Syjonu
Opis Syjonu
7236013
ZCM1111HXA1
Moduł/kabel światłowodowej pętli zwrotnej 8F MPO SM
7236014
ZCM1121HXA1
Moduł/kabel światłowodowej pętli zwrotnej 12F MPO SM
7236015
ZCM1141HXA1
24F MPO SM światłowodowy moduł sprzężenia zwrotnego/kabel
Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towarów.Pakowanie można dostosować.
Usługa OEM/ODM dla Ciebie
1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza
Niskie straty wtrąceniowe · Szerokie pasmo przenoszenia · Wysoka izolacja kanałów 1,02±0,05 mm HDPE · Wysoka stabilność i niezawodność Modyfikowany polietylen · Bez epoksydów na ścieżce optycznej Folia PET
