24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G

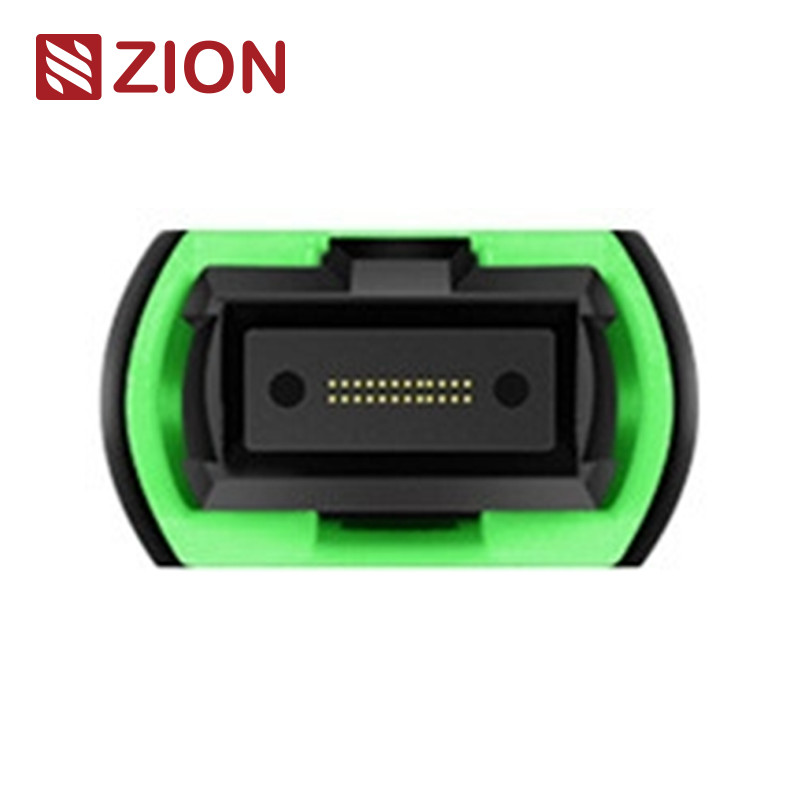

24 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
24 Fibers MTP OM3 Fiber Optic Loopback Module for 40/100G Network Testing
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Średnica włókien: 50/125um, 62,5/125um Strata wtrąceniowa: mm < 1,0 dB
Strata zwrotu: mm > 25dB Test wkładania i wyciągania: Powyżej 600 razy, IL <0,5dB
Temperatura pracy (℃）: -40℃~ +80℃
Podkreślić:

24-włóknowy moduł pętli zwrotnej MTP

,

Kabel światłowodowy typu Loopback OM3

,

Testowanie sieci 40/100G Zespół pętli zwrotnej MTP

opis produktu

24 włókna MTP OM3 Fiber Optic Loopback Module / Kabel
24F MTP OM3 Fiber Optic Loopback Module/Cable jest przeznaczony do testowania i weryfikacji sprzętu sieciowego dużych prędkości w aplikacjach 40G i 100G.
24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 0
Kod Ziona i opis
Kod Zion: ZCM2146HXA1
Opis: 24F MTP OM3 Fiber Optic Loopback Module /Cable
MTP loopback zawiera kabel światłowodowy z obydwoma końcami zakończonymi w złączu MTP, tworząc ścieżkę sygnału w obrębie tego samego złącza.Umożliwia to testowanie zdolności uruchamiania urządzenia i czułości odbioru, zwłaszcza w komunikacji sieciowej 40/100G.pomaga w zlokalizowaniu różnych potencjalnych problemów oraz zapewnia skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.
Dostępne w różnych konfiguracjach, w tym 8-core, 12-core i 24-core konektorów MTP z różnymi konfiguracjami światła, aby uwzględnić różne wymagania portów testowych.
Możliwości zastosowania
  • 8F MTP Fiber Loopback Module: weryfikacja i testowanie nadajników z interfejsem MTP - urządzenia 40GBASE-SR4/CSR4 QSFP+
  • Moduł 12F MTP Fiber Loopback: Weryfikacja i testowanie nadajników z interfejsem MTP - urządzenia 40GBASE-SR4 QSFP+ lub 100GBASE-SR4
  • Moduł 24F Fiber Loopback MTP: Weryfikacja i testowanie nadajników z interfejsem MTP - urządzenia CXP/CFP 100GBASE-SR10
Moduły MTP Loopback zapewniają sygnały w pętli do testowania funkcji przesyłania i odbierania, szeroko stosowane w środowiskach testowych, zwłaszcza w sieciach 40G i 100G równoległych.Łączą pozycje nadajników (TX) i odbiorników (RX) interfejsów nadajnika MTP i ułatwiają testowanie strat wprowadzania segmentów sieci optycznej.
Standardy przemysłowe łączników
MTP w trybie pojedynczym
Odniesienie: EIA/TIA-604-5
Szczegóły o obudowie: SM APC: zielone złącza + czarny but (standard Loss MTP)
SM APC: Żółte złącza + czarny but (MTP z bardzo niską stratą)
MTP Multimode
Odniesienie: EIA/TIA-604-5
Szczegóły o mieszkaniu:
  • OM1 i OM2 PC: łączniki beżowe + czarny but (MTP ze standardową stratą)
  • OM3 i OM4 PC: złącza Aqua + czarny but (standard & Super MTP niskiej straty)
  • OM3 i OM4 PC: Heather Violet konektory + czarny but (Standardowa utrata MTP)
Standardy zgodności
  • Spełnia normy IEC IEC-61754-7; IEC61755
  • Telcordia GR-1435-CORE zgodny
  • Zgodne z JIS C5982; TIA-604-5 (FOCIS5)
  • Przewody strukturalne według TIA-568-C
  • Kompatybilny z kanałem światłowodowym 10G
  • 40G i 100G zgodne z IEEE 802.3
24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 1
Specyfikacje optyczne
Rodzaj włóknaW trybie pojedynczym
Średnica włókna9/125um
Utrata wstawieniaSM (G657A1) < 1,0 dB
Strata zwrotuSM > 50 dB
Badanie wprowadzenia i ciągnięciaPowyżej 600 razy, IL < 0,5 dB
Temperatura działania-40°C do +80°C
Badania optyczne
Test pętli wysyła sygnał z urządzenia komunikacyjnego i pętli go z powrotem, aby określić prawidłową funkcjonalność lub rozwiązać problemy wadliwych węzłów sieciowych.Obwody optyczne weryfikują niezawodność działania urządzeń poprzez przekierowanie sygnału emitowanego z końca nadającego (Tx) z powrotem do końca odbierającego (Rx) tego samego elementu.
Praktyczne zastosowania
Badania pętli światłowodowych są powszechnie stosowane do sprawdzania nadajników światłowodowych.Testy zwrotne zapewniają wygodną metodę konserwacji nadajnikaProces testowania porównuje przesyłane wzory z otrzymanymi wzorami w celu zapewnienia ich identyczności i bezbłędności.
  • Zestaw z nadajnikami interfejsu MPO/MTP 40G lub 100G
  • Badanie zdolności przesyłowej i wrażliwości odbiornika urządzeń sieci światłowodowych
24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 2
Informacje o potwierdzeniu reguł i kolejności nazwy
24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 3
Złącze i kanał światłowodowy
24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 4
Polarność (przystosowanie kanału)
24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 5
Przewodnik do wyboru specjalnych nadajników
Przy wyborze pętli dla nadajnika należy wziąć pod uwagę typ złącza, rodzaj lakieru i rodzaj kabla.
24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 6 24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 7
Wyroby optycznego pętla włókien MPO/MTP Zion Communication's Hot
7236013 ZCM1111HXA
8F MPO SM Fiber Optic Loopback Module /Cable
7236014 ZCM1121HXA
12F MPO SM Moduł/kabel optyczny
7236015 ZCM1141HXA
24F MPO SM Fiber Optic Loopback Module /Cable
7236016 ZCM1116HXA
8F MPO OM3 Fiber Optic Loopback Module /Cable
7236017 ZCM1126HXA
12F MPO OM3 Fiber Optic Loopback Module /Cable
7236018 ZCM1146HXA
24F MPO OM3 Fiber Optic Loopback Module /Cable
7236019 ZCM1117HXA
8F MPO OM4 Fiber Optic Loopback Module /Cable
7236020 ZCM1127HXA
12F MPO OM4 Fiber Optic Loopback Module /Cable
7236021 ZCM1147HXA
24F MPO OM4 Fiber Optic Loopback Module /Cable
Opakowanie
Ten zestaw kabli światłowodowych jest zaprojektowany z myślą o łatwej obsłudze i optymalnej ochronie, jest oznakowany i oznakowany domyślnie przez OMC.
Standardowe rozmiary kartonów:
  • 34 × 22 × 15 cm
  • 44 × 34 × 24 cm
  • 54 × 39 × 34 cm
Wybór kartonu zależy od ilości zamówienia.
24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 8
Usługi OEM/ODM
Opcje dostosowania obejmują:
  • Kolor kabla, tekst drukowany, materiał płaszcza kabla
  • Opcje koloru złącza
  • Etykiety OEM, pierścienie identyfikacyjne, etykiety kablowe
  • Skrzynki na zamówienie i znaki wysyłki
  • Różne poziomy jakości
    • 24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 9
    Produkty pokrewne
    24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 10
    8F MPO ((męski) -LC Fan-out 0,9mm 30-35cm kabel patch
    24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 11
    12F MPO ((męski) -LC Fan-out 0,9mm 30-35cm kabel patch
    24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 12
    24F MPO ((męski) -LC Fan-out 0,9mm 30-35cm kabel patch
    24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 13
    8F MTP ((męski) -LC Kabel do łatań 30-35 cm
    24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 14
    12F MTP ((męski) -LC Kabel do łatań 30-35 cm
    24 Włókna MTP OM3 Moduł Pętli Światłowodowej do Testowania Sieci 40/100G 15
    24F MTP ((męski) -LC Kabel do łatań 30-35cm
