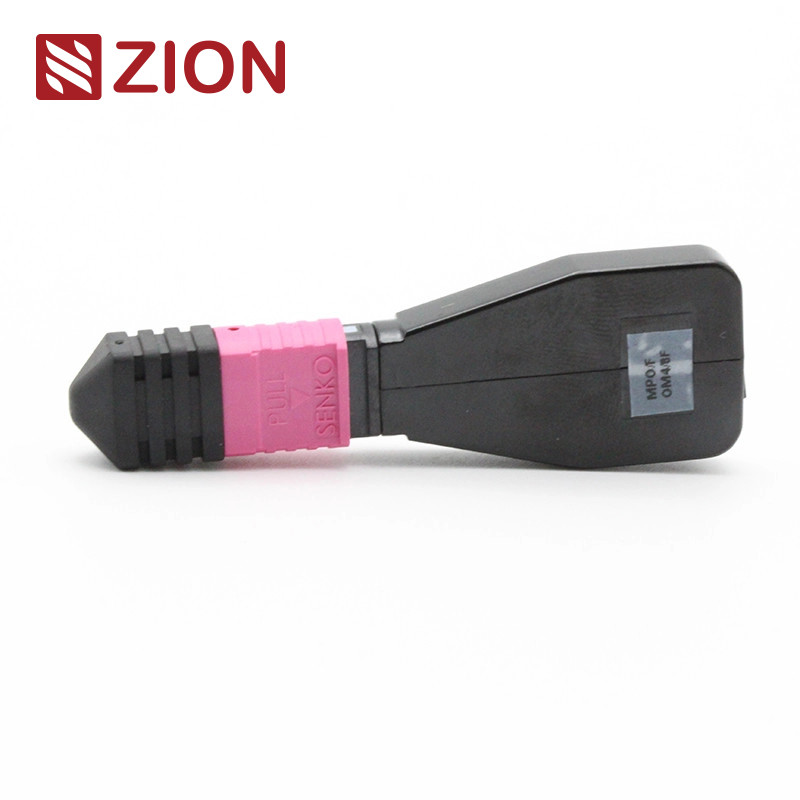

8 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing

Pętla zwrotna MTP zawiera złącze MTP, które kieruje oba końce włókna do tego samego złącza, tworząc kompletną pętlę ścieżki światła. Umożliwia to testowanie zdolności uruchamiania urządzenia i czułości odbioru, szczególnie w komunikacji sieciowej 40/100G. Zwracając sygnały do źródła, pomaga zlokalizować różne zjawiska sieciowe i umożliwia skuteczne testowanie i ocenę poszczególnych komponentów lub interfejsów w sieciach światłowodowych.

Dostępne w wielu konfiguracjach, aby pomieścić 8-rdzeniowe, 12-rdzeniowe i 24-rdzeniowe złącza MTP z różnymi konfiguracjami włókien, aby dopasować je do wymagań portów testowych. 8F MTP Fiber Loopback Module w szczególności weryfikuje i testuje transceivery z interfejsami MTP dla urządzeń 40GBASE-SR4/CSR4 QSFP+.

Moduły pętli zwrotnej MTP zapewniają zapętlone sygnały do testowania zarówno funkcji nadawania, jak i odbioru. Są szeroko stosowane w środowiskach testowych, szczególnie w sieciach 40G i 100G z optyką równoległą. Te pętle zwrotne łączą pozycje nadawania (TX) i odbioru (RX) interfejsów transceiverów MTP i mogą ułatwić testowanie strat wtrąceniowych segmentów sieci optycznej po podłączeniu do pni MTP i przewodów krosowych.

Odniesienie do jednomodowego MTP: EIA/TIA-604-5
Szczegóły obudowy jednomodowej MTP:
• SM APC: Zielone złącza + czarny but (MTP o standardowej stracie)
• SM APC: Żółte złącza + czarny but (MTP o bardzo niskiej stracie)

Odniesienie do wielomodowego MTP: EIA/TIA-604-5
Szczegóły obudowy wielomodowej MTP:
• OM1 i OM2 PC: Beżowe złącza + czarny but (MTP o standardowej stracie)
• OM3 i OM4 PC: Akwamarynowe złącza + czarny but (MTP o standardowej i bardzo niskiej stracie)
• OM3 i OM4 PC: Fioletowe wrzosowe złącza + czarny but (MTP o standardowej stracie)

Test pętli zwrotnej wysyła sygnał z urządzenia komunikacyjnego i zapętla go z powrotem do tego samego urządzenia, aby zweryfikować prawidłowe działanie lub rozwiązać problemy z wadliwymi węzłami sieciowymi. W przypadku zastosowań światłowodowych optyczne pętle zwrotne weryfikują niezawodność działania urządzeń, kierując sygnał emitowany z końca nadawczego (Tx) z powrotem do końca odbiorczego (Rx) tego samego komponentu.

Testowanie pętli zwrotnej światłowodu jest powszechnie stosowane do weryfikacji transceiverów światłowodowych. Ponieważ transceivery mają oddzielne porty do odbierania i nadawania sygnałów świetlnych, testowanie pętli zwrotnej zapewnia najwygodniejszą metodę konserwacji transceivera. Proces testowania kieruje sygnał lasera z portu nadajnika z powrotem do portu odbiornika, a następnie porównuje przesłane i odebrane wzorce, aby upewnić się, że są identyczne i wolne od błędów.

Przy wyborze pętli zwrotnej dla transceivera należy wziąć pod uwagę typ złącza, typ polerowania i typ kabla. Poniższe tabele zawierają wskazówki dotyczące wyboru dla powszechnie używanych modułów transceiverów.

Kable światłowodowe są pakowane w łatwe w obsłudze, dobrze chronione opakowania, standardowo oznakowane i oznaczone przez OMC. Dostępne rozmiary kartonów to 34×22×15 cm, 44×34×24 cm i 54×39×34 cm. Wybór kartonu zależy od ilości zamówienia. Dostępne są niestandardowe opcje pakowania.
