12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing

12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
12 Fibers MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HELLOSIGNAL® OR OEM
Minimalne zamówienie: 50 SZT
Szczegóły pakowania: 10 sztuk/plastikowa torba
Czas dostawy: Zwykle 25 dni po otrzymaniu wpłaty.
Zasady płatności: T/T
Możliwość Supply: bez limitu
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Średnica włókien: 50/125um, 62,5/125um Strata wtrąceniowa: mm < 1,0 dB
Strata zwrotu: mm > 25dB Test wkładania i wyciągania: Powyżej 600 razy, IL <0,5dB
Temperatura pracy (℃）: -40℃~ +80℃
Podkreślić:

12-włóknowy kabel zwrotny MTP

,

Pętla zwrotna światłowodu OM4

,

Moduł MTP do testowania sieci 40/100G

opis produktu

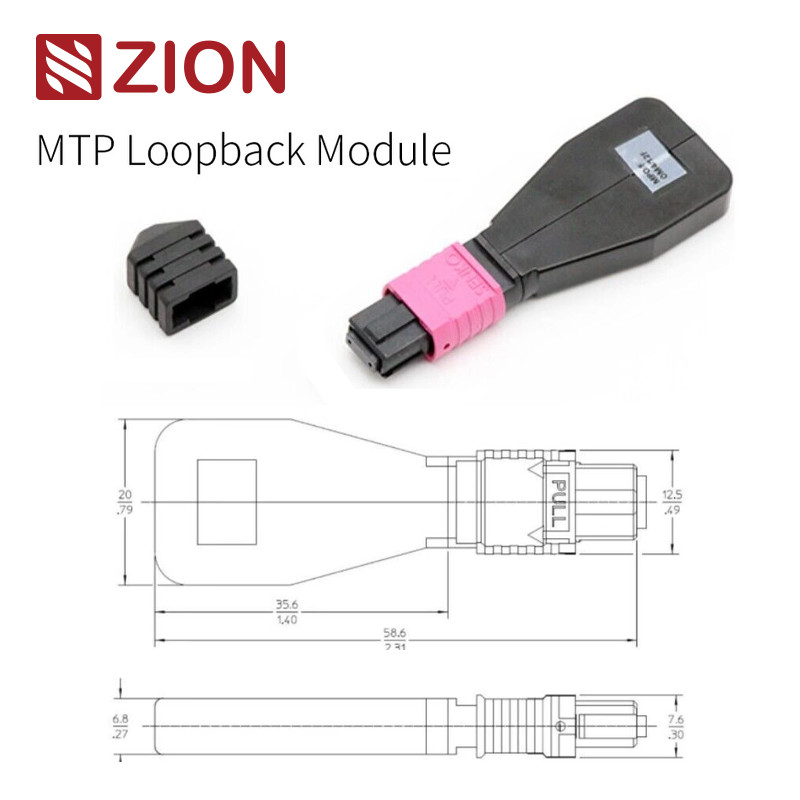

12 Włókna MTP OM4 Moduł / Kabel Płytkowo-Optyczny
Wysokiej wydajności 12F MTP OM4 Fiber Optic Loopback Module/Cable zaprojektowany do testowania i weryfikacji sprzętu sieciowego w aplikacjach 40G/100G.
12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 0
Kod Ziona i opis
Kod Ziona:ZCM2127HXA1
Opis:12F MTP OM4 Fiber Optic Loopback Module /Cable
"Przewodnik" zawiera urządzenie do monitorowania i monitorowania "przewodników" w celu monitorowania i monitorowania "przewodników" i "przewodników".połączenie obu końców włókna w pojedynczy złącze MTP w celu utworzenia ciągłej ścieżki światła w tym samym złączuUmożliwia to testowanie zdolności uruchamiania urządzenia i czułości odbioru, zwłaszcza w komunikacji sieciowej 40/100G,odsyłając sygnały w celu zidentyfikowania różnych potencjalnych problemów i skutecznego oceny poszczególnych komponentów lub interfejsów w sieciach światłowodowych.
Przegląd produktu
Dostępne w wielu konfiguracjach, aby pomieścić 8-rodzowe, 12-rodzowe i 24-rodzowe złącza MTP z różnymi układami światłowodowymi, aby spełnić wymagania portu testowego.
  • 8F MTP Fiber Loopback Module: weryfikuje i testuje nadajniki z interfejsem MTP dla urządzeń 40GBASE-SR4/CSR4 QSFP+
  • 12F MTP Fiber Loopback Module: weryfikuje i testuje nadajniki z interfejsem MTP dla urządzeń 40GBASE-SR4 QSFP+ lub 100GBASE-SR4
  • 24F MTP Fiber Loopback Module: weryfikuje i testuje nadajniki z interfejsem MTP dla urządzeń CXP/CFP 100GBASE-SR10
Moduły MTP Loopback dostarczają sygnałów w pętli do testowania funkcji przesyłania i odbierania, szeroko stosowanych w środowiskach testowych, zwłaszcza w sieciach równoległych optycznych 40G i 100G.Loopbacks są zaprojektowane do łączenia pozycji nadajnika (TX) i odbiornika (RX) interfejsów nadajnika MTP, ułatwiając i przyspieszając badania IL segmentów sieci optycznej podłączonych do przewodów MTP.
Złącza i normy przemysłowe
MTP w trybie pojedynczym
Odnośnik:EIA/TIA-604-5
Szczegóły o mieszkaniu:
  • SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
  • SM APC: żółte złącza + czarny but (MTP z bardzo niską stratą)
MTP Multimode
Odnośnik:EIA/TIA-604-5
Szczegóły o mieszkaniu:
  • OM1 i OM2 PC: łączniki beżowe + czarny but (MTP ze standardową stratą)
  • OM3 i OM4 PC: złącza Aqua + czarny but (standard & Super Low Loss MTP)
  • OM3 i OM4 PC: Heather Violet konektory + czarny but (Standard Loss MTP)
  • Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
  • Kompatybilny z kanałem światłowodowym 10G
  • 40G i 100G zgodne z IEEE 802.3
12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 1
Specyfikacje materiału
Specyfikacje optyczne
ParametrySpecyfikacja
Rodzaj włóknaW trybie pojedynczym
Średnica włókna9/125 μm
Utrata wstawieniaSM ((G657A1) < 1,0 dB
Strata zwrotuSM > 50 dB
Badanie wprowadzenia i ciągnięciaPowyżej 600 razy, IL < 0,5 dB
Temperatura działania-40°C do +80°C
Badania optyczne
Test pętli przesyła sygnał z urządzenia komunikacyjnego i pętli go z powrotem do tego samego urządzenia w celu zweryfikowania prawidłowej funkcjonalności i rozwiązywania problemów wadliwych węzłów sieciowych. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.
Wnioski
Badania pętli światłowodowych są wykorzystywane głównie do sprawdzania nadajników światłowodowych.Testy zwrotne zapewniają najbardziej wygodną metodę konserwacji nadajnikaProces testowania wysyła sygnały laserowe z portów nadajnika z powrotem do portów odbiorników, porównując przekazywane wzory z otrzymanymi wzorami w celu zapewnienia identycznej, bezbłędnej wydajności.
  • Kompatybilne z nadajnikami interfejsu MPO/MTP 40G lub 100G
  • Moduły Loopback sprawdzają zdolność przesyłania i czułość odbiornika urządzeń sieci światłowodowych
12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 2
Reguły nawigacji i potwierdzenie kolejności
12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 3
Podłącze. Kanał włóknisty.
12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 4
Polarność (przystosowanie kanału)
12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 5
Przewodnik wyboru nadajnika
Przy wyborze pętli dla konkretnych modulu nadajnika należy wziąć pod uwagę typ złącza, rodzaj lakieru i rodzaj kabla.
12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 612 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 7
Produkty MPO/MTP Fiber Optic Loopback firmy Zion Communication
  • 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module /Cable
  • 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
  • 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /Cable
  • 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module /Cable
  • 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module /Cable
  • 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module /Cable
  • 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module /Cable
  • 7236020 ZCM1127HXA: 12F MPO OM4 Moduł/Kabel Lupowy Włókna Optycznego
  • 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module /Cable
  • 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
  • 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
  • 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
  • 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module /Cable
  • 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module /Cable
  • 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module /Cable
  • 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module /Cable
  • 7236029 ZCM2127HXA: 12F MTP OM4 Moduł/Kabel Płytkowo-Optyczny
  • 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module /Cable
Opakowanie
Kable światłowodowe są pakowane w łatwe w obsłudze, dobrze chronione opakowania ze znakiem OMC jako standardowe.z wyborem na podstawie ilości zamówieniaDostępne opcje opakowań.
12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 8
Usługi OEM/ODM
Opcje dostosowania obejmują:
  • Kolor kabla, druk, materiał płaszcza, kolory złącza
  • Etykiety OEM, pierścienie identyfikacyjne, etykiety kablowe, pudełka, znaki wysyłki
  • Różne poziomy jakości w celu spełnienia szczególnych wymagań
12 Włókna MTP OM4 Fiber Optic Loopback Module for 40/100G Network Testing 9
