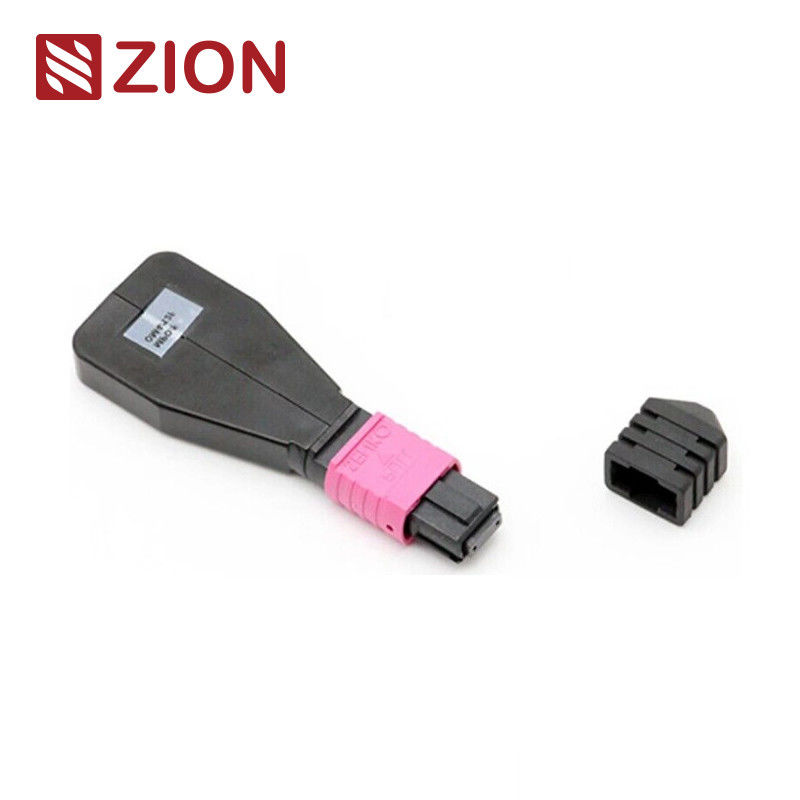

24-włóknowy moduł pętli zwrotnej MTP OM4 światłowodu do testowania sieci 40/100G

Moduł/kabel światłowodowy 24F MTP OM4 Loopback jest przeznaczony do testowania i weryfikacji szybkiego sprzętu sieciowego w zastosowaniach 40G i 100G.

Pętla zwrotna MTP zawiera złącze MTP z obydwoma końcami światłowodu zakończonymi w tym samym złączu, tworząc kompletną pętlę ścieżki światła. Taka konfiguracja umożliwia testowanie możliwości uruchamiania urządzenia i czułości odbioru, zwłaszcza w komunikacji sieciowej 40/100G. Zwracając sygnały do ​​źródła, pomaga zidentyfikować różne zjawiska sieciowe oraz ułatwia skuteczne testowanie i ocenę elementów i interfejsów sieci światłowodowej.

Dostępne w wielu konfiguracjach włókien, aby spełnić różne wymagania testowe:

Moduły MTP Loopback zapewniają zapętlone sygnały do ​​testowania funkcji nadawania i odbioru. Są szeroko stosowane w środowiskach testowych, zwłaszcza w sieciach z optyką równoległą 40G i 100G. Loopbacki łączą pozycje nadajnika (TX) i odbiornika (RX) interfejsów nadawczo-odbiorczych MTP, ułatwiając i przyspieszając testowanie tłumienności wtrąceniowej (IL) segmentów sieci optycznej po podłączeniu do łączy trunkingowych MTP i przewodów krosowych.

Odniesienie:EIA/TIA-604-5
Szczegóły obudowy:SM APC: Zielone złącza + czarna osłona (Standard Loss MTP)
SM APC: Żółte złącza + czarna osłona (Super niskie straty MTP)

Odniesienie:EIA/TIA-604-5
Szczegóły obudowy:OM1 i OM2 PC: złącza beżowe + czarna osłona (Standard Loss MTP)
OM3 i OM4 PC: złącza Aqua + czarna osłona (standardowa i bardzo niskostratna MTP)
OM3 i OM4 PC: złącza Heather Violet + czarna osłona (standardowa strata MTP)

• Spełnia normę IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Zgodny z TIA-604-5(FOCIS5).
• Okablowanie strukturalne zgodne z TIA-568-C
• Zgodność ze standardem Fibre Channel 10G
• Zgodny ze standardem IEEE 802.3 40G i 100G

Test pętli zwrotnej wysyła sygnał z urządzenia komunikacyjnego i zapętla go z powrotem do tego samego urządzenia w celu sprawdzenia prawidłowego działania lub rozwiązania problemów z siecią. Pętle światłowodowe w szczególności testują niezawodność działania urządzeń optycznych, kierując sygnał z portu nadawczego (Tx) z powrotem do portu odbiorczego (Rx) tego samego komponentu.

Testowanie pętli zwrotnej światłowodu jest powszechnie stosowane do sprawdzania transceiverów światłowodowych. Ponieważ transiwery mają oddzielne porty do odbioru i transmisji sygnałów świetlnych, testowanie pętli zwrotnej zapewnia najwygodniejszą metodę konserwacji transceivera. Proces testowania porównuje przesłane wzorce z odebranymi wzorcami, aby upewnić się, że są identyczne i wolne od błędów.

Wybierając pętlę zwrotną dla określonych transceiverów, należy wziąć pod uwagę typ złącza, typ wypolerowania i kompatybilność typu kabla.

Kompletna linia produktów obejmuje:

Te kable światłowodowe są pakowane w dobrze zabezpieczone, łatwe w obsłudze opakowania, oznaczone i oznaczone przez OMC jako domyślne. Standardowe rozmiary kartonów to 34×22×15 cm, 44×34×24 cm i 54×39×34 cm, przy czym wybór odbywa się na podstawie ilości. Dostępne są niestandardowe opcje pakowania.

Opcje dostosowywania obejmują:

Nasza wszechstronna linia produktów obejmuje różne kable krosowe MPO/MTP do LC typu fan-out i proste kable do zastosowań w sieciach optycznych.
