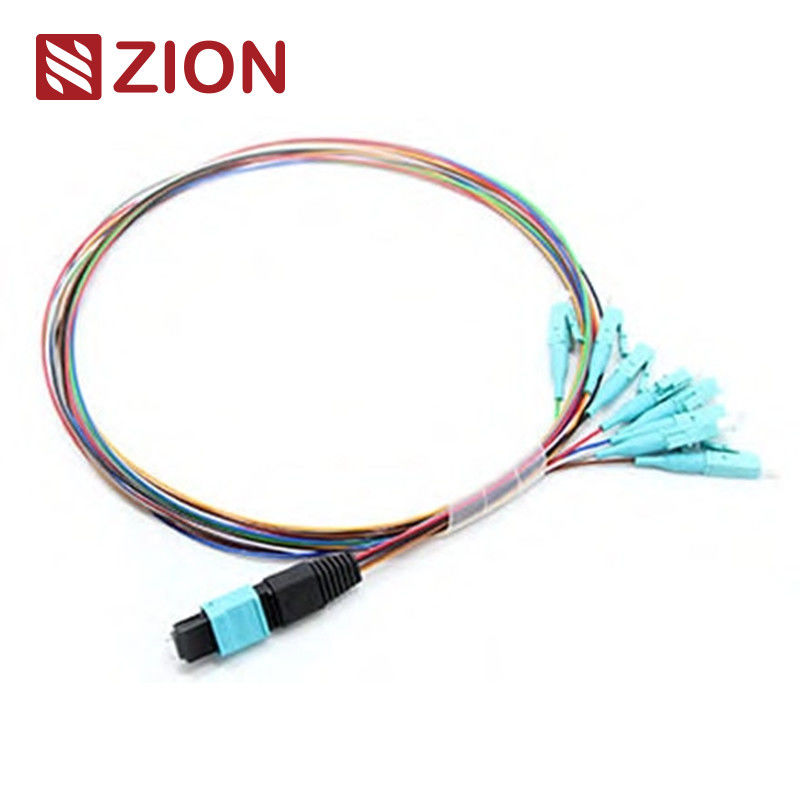

8F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy
Kod Syjonu i opis
Kodeks Syjonu
Opis Syjonu
ZCM16117X
8F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy
Złącze MPO jest rodzajem złącza światłowodowego.MPO (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MPO o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, zastosowaniu światłowodu w budynku oraz zastosowaniach połączeń wewnętrznych wewnątrz optycznego sprzętu nadawczo-odbiorczego, takiego jak urządzenie optyczne , 40G, 100G, QSFP+.
Typy złączy MPO rozróżnia się zgodnie z przepisami IEC 61754-7: liczba żył (numer tablicy), główka męska (Male, Female), polaryzacja (PC lub APC).
Kabel SM 8F MPO-LC/SC/FC/ST Fanout 0,9 mm jest zoptymalizowany pod kątem bezpośredniego połączenia optycznego 40G QSFP+ PLR4 do 10G SFP+ LR i zastosowań w centrach danych o dużej gęstości.Kabel OM3/OM4 8F MPO-LC/SC/FC/ST Fanout 0,9 mm jest zoptymalizowany pod kątem bezpośredniego połączenia optycznego 40G QSFP+ SR4 do 10G SFP+ SR, 100G QSFP SR4 do 25G SFP-25G-SR-S i zastosowań w centrach danych o dużej gęstości . Ta 8-włóknowa wiązka przewodów służy do bezpośredniego połączenia między portami QSFP+ z (4) portami SFP+ bez paneli krosowniczych ani pośrednich łączy między portami.
Kabel krosowy MPO (męski)-LC/SC/FC/ST Fan-out 0,9 mm 30 cm jest przeznaczony do kaset modułów MPO-LC LGX i jest zakończony złączem MPO i LC/SC/FC/ST na każdym końcu.Jest specjalnie zaprojektowany do krosowania światłowodów o dużej gęstości w centrach danych, które wymagają oszczędności miejsca i zmniejszenia problemów z zarządzaniem kablami.
Standard przemysłowy złączy:
Złącze
Odniesienie
Szczegóły mieszkaniowe
MPO jednomodowy
IEC 61754-7
SM APC: Zielone złącza + czarny boot (Standard Loss MPO) SM APC: żółte złącza + czarny bagażnik (Super niska strata MPO)
Wielomodowy MPO
IEC 61754-7
OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MPO) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MPO) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MPO)
Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C
Zgodny z 10G Fibre Channel
40G i 100G IEEE 802.3
Standard przemysłowy innych złączy:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973.
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 i JIS C5973
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 i JIS C5973 itp
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe)
Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6)
≤0,3dB
≤0,3dB
Strata zwrotu (MPO)
≥60dB(Polerowanie 8 stopni)
≥25 dB
Strata powrotna (LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
Trwałość
<0,3dBtypowa zmiana, 200 kojarzeń
Zamienność
≤0,2 dB
Wytrzymałość na rozciąganie
>70N
Test wkładania i wyciągania
500 razy, IL<0,5dB
Temperatura pracy (℃)
·-40 do + 85°C
Cechy:
Niska strata wtrąceniowa, wysoka strata powrotna
Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 8,12 i 24
Ekonomiczne rozwiązanie do masowego zakańczania światłowodów
Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach
Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy
Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza
Dobra powtarzalność i wymienialność
Aplikacja:
Wszystkie złącza MPO firmy OMC pochodzą od Senko/Nissin/Sumitomo.Kabel MPO-LC/SC/FC/ST Fanout 0,9 mm to rodzaj zespołów kabli o dużej gęstości, które są zwykle używane w trzech obszarach.
Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia
Światłowód do budynku
Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym.
Kabel Hot MPO–LC Fanout 0,9 mm firmy Zion Communication
Kodeks Syjonu
Opis Syjonu
7236031
ZCM16117X
8F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy
7236032
ZCM16127X
12F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy
7236033
ZCM16157X
24F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy
7236034
ZCM26117X
8F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy
7236035
ZCM26127X
12F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy
7236036
ZCM26157X
24F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Złącze
kanał światłowodowy
Szczegóły materiału
Opakowania
Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towaru.Opakowanie można dostosować.
Usługa OEM/ODM dla Ciebie
1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza
Niskie straty wtrąceniowe · Szerokie pasmo przenoszenia · Wysoka izolacja kanałów 1,02±0,05 mm HDPE · Wysoka stabilność i niezawodność Modyfikowany polietylen · Bez epoksydów na ścieżce optycznej Folia PET
