Trwałość: | <0,3dBtypowa zmiana, 200 kojarzeń | Zamienność: | ≤0,2 dB |
---|---|---|---|
Wytrzymałość na rozciąganie: | >70N | Test wkładania i wyciągania: | 500 razy, IL<0,5dB |
Temperatura pracy (℃): | -40 do + 85°C |
Kodeks Syjonu | Opis Syjonu | |||||||

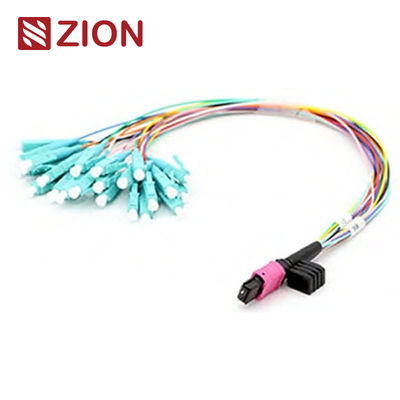

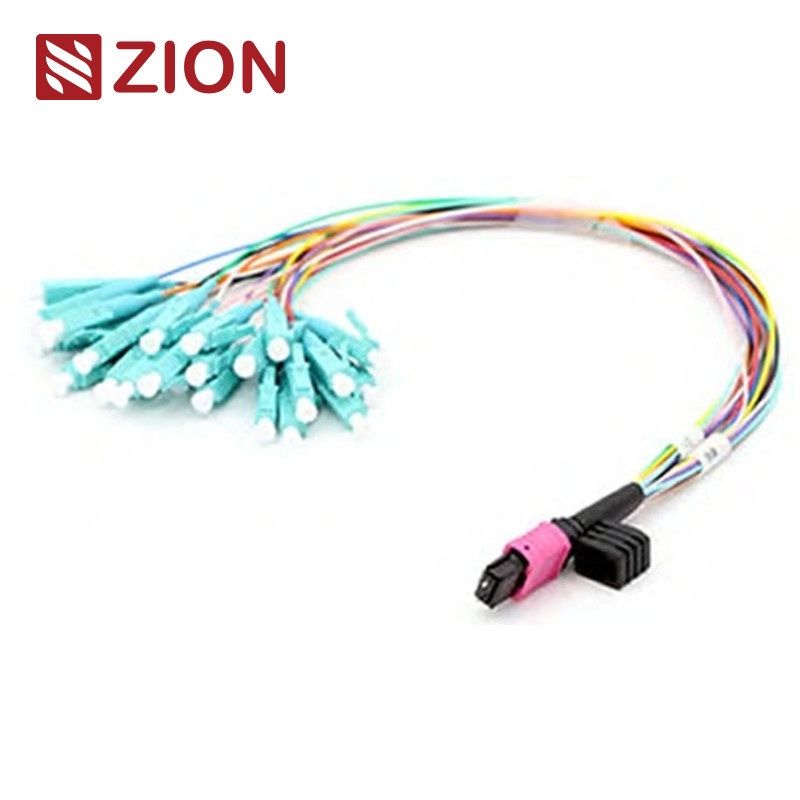

ZCM16157X | 24F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | |||||||
Złącze MPO jest rodzajem złącza światłowodowego.MPO (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MPO o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, zastosowaniu światłowodu w budynku oraz zastosowaniach połączeń wewnętrznych wewnątrz optycznego sprzętu nadawczo-odbiorczego, takiego jak urządzenie optyczne , 40G, 100G, QSFP+. | ||||||||
Typy złączy MPO rozróżnia się zgodnie z przepisami IEC 61754-7: liczba żył (numer tablicy), główka męska (Male, Female), polaryzacja (PC lub APC). | ||||||||
Kabel 24F MPO-LC/SC/FC/ST Fanout 0,9 mm jest przeznaczony do rozwiązania 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 i centrum danych o dużej gęstości.Jest zoptymalizowany pod kątem wysokiej gęstości 10/40/100G aplikacje centrum danych.Ten 24-włóknowy kabel wiązki przewodów służy do podłączenia (12) SFP + do panelu adaptera MPO i magistrali MPO. |
||||||||
Kabel krosowy MPO (męski)-LC/SC/FC/ST Fan-out 0,9 mm 30 cm jest przeznaczony do kaset modułów MPO-LC LGX i jest zakończony złączem MPO i LC/SC/FC/ST na każdym końcu.Jest specjalnie zaprojektowany do krosowania światłowodów o dużej gęstości w centrach danych, które wymagają oszczędności miejsca i zmniejszenia problemów z zarządzaniem kablami. |
Standard przemysłowy złączy:
Złącze | Odniesienie | Szczegóły mieszkaniowe | ||||||
MPO jednomodowy | IEC 61754-7 | SM APC: Zielone złącza + czarny boot (Standard Loss MPO) SM APC: żółte złącza + czarny bagażnik (Super niska strata MPO) |
||||||
Wielomodowy MPO | IEC 61754-7 | OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MPO) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MPO) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MPO) |
Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C | ||||||||
Zgodny z 10G Fibre Channel | ||||||||
40G i 100G IEEE 802.3 |
Standard przemysłowy innych złączy:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973. | ||||||||
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 i JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 i JIS C5973 itp | ||||||||
E2000: IEC61754-15 |
Dostępne dla
G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
G657A2/B2 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
G657B3 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM1 62,5/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM4 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 | ||||||||
OM5 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000 |
Specyfikacje optyczne:
Elementy specyfikacji. | Pojedynczy tryb (APC 8 stopni polerowany) | Wielomodowy (PC Flat Polish) | ||||||
utrata wkładki (MPO) (IEC 61300-3-34) |
Standardowa strata:≤0,75dB (maks.), ≤0,50dB (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
||||||
Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
Strata zwrotu (MPO) | ≥60dB(Polerowanie 8 stopni) | ≥25 dB | ||||||
Strata powrotna (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
Trwałość | <0,3dBtypowa zmiana, 200 kojarzeń | |||||||
Zamienność | ≤0,2 dB | |||||||
Wytrzymałość na rozciąganie | >70N | |||||||
Test wkładania i wyciągania | 500 razy, IL<0,5dB | |||||||
Temperatura pracy (℃) | ·-40 do + 85°C |
Cechy:
Niska strata wtrąceniowa, wysoka strata powrotna | ||||||||
Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 8,12 i 24 | ||||||||
Ekonomiczne rozwiązanie do masowego zakańczania światłowodów | ||||||||
Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach | ||||||||
Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy | ||||||||
Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza | ||||||||
Dobra powtarzalność i wymienialność |
Aplikacja:
Wszystkie złącza MPO firmy OMC pochodzą od Senko/Nissin/Sumitomo.Kabel MPO-LC/SC/FC/ST Fanout 0,9 mm to rodzaj zespołów kabli o dużej gęstości, które są zwykle używane w trzech obszarach. | ||||||||
Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia | ||||||||
Światłowód do budynku | ||||||||
Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym. |
Kabel Hot MPO–LC Fanout 0,9 mm firmy Zion Communication
Kodeks Syjonu | Opis Syjonu | |||||||
7236031 | ZCM16117X | 8F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
7236032 | ZCM16127X | 12F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
7236033 | ZCM16157X | 24F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
7236034 | ZCM26117X | 8F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
7236035 | ZCM26127X | 12F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
7236036 | ZCM26157X | 24F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy |
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Złącze | kanał światłowodowy |
Szczegóły materiału
Opakowania
Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towarów.Pakowanie można dostosować. | ||||||||
Usługa OEM/ODM dla Ciebie
1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza | ||||||||
2. Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłkowe | ||||||||
3. Inny poziom jakości. |
