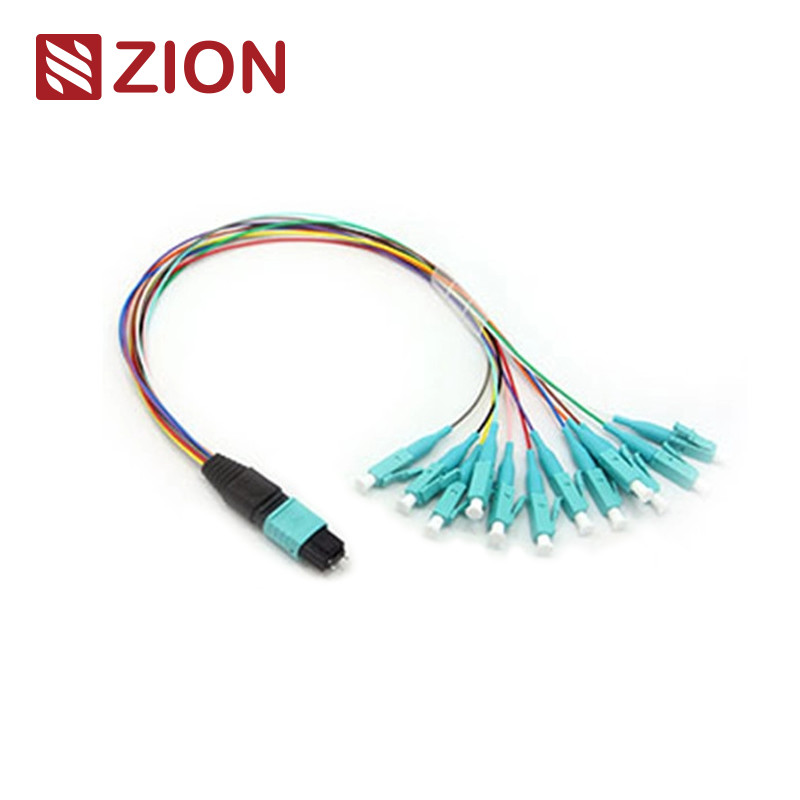

12 włókien MTP do LC 12F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy

Połączenia Standard przemysłowy

MTP w trybie pojedynczymOdnośnik:EIA/TIA-604-5

MTP w trybie pojedynczymSzczegóły o mieszkaniu:SM APC: zielone złącza + czarny but (MTP ze standardową stratą)
SM APC: Żółte złącza+czarny but (MTP z bardzo niską stratą)

MTP MultimodeOdnośnik:EIA/TIA-604-5

MTP MultimodeSzczegóły o mieszkaniu:OM1&OM2 PC: Beżowe złącza + czarny but (MTP ze standardową stratą)
OM3&OM4 PC: łączniki Aqua+czarny but (standard&Super MTP niskiej straty)
OM3&OM4 PC: Heather Violet złącza + czarny but (Standardowa utrata MTP)

• Spełnia normy IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; zgodne z TIA-604-5(FOCIS5)
• Kompatybilny z kanałem światłowodowym 10G
• 40G i 100G IEEE 802.3

Pozostałe złącza ◄ Standardy przemysłowe

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973

• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973.

• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 i JIS C5973

• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 i JIS C5973 itd.

• E2000: IEC61754-15

Dostępne do:

• G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
• G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

Specyfikacje optyczne

Strata wstawienia (MTP) ((IEC 61300-3-34)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):Strata standardowa:≤ 0,75dB (maksymalnie), ≤ 0,50dB (typowo); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)

Strata wstawienia ((MTP)) ((IEC 61300-3-34)Multimodowy (PC)Poleryka płaska):Strata standardowa:≤ 0,6 dB (max), ≤ 0,50 dB (typowy); Super Niska strata:≤ 0,35dB (maksymalnie), ≤ 0,20dB (typowo)

Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Jednorazowy tryb (polerowany w 8-stopniowej temperaturze APC):≤ 0,3 dB

Utrata wstawienia ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimodowy (PC Flat Polish):≤ 0,3 dB

Strata zwrotu (MTP)Pojedynczy tryb (APC)Polerowane o temperaturze 8 stopni):≥ 60 dB(8 stopni polerowania)

Strata zwrotu (MTP)Multimodowy (PC)Poleryka płaska):≥ 25 dB

Wynagrodzenie straty (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB

Wynagrodzenie straty (LC/SC/FC/ST):≥ 35 dB

Trwałość:<0,3 dB typowa zmiana (200 parzeń)

Wymienność : ≤ 0,2 dB

Badanie wprowadzenia i wyciągania: 500 razy, IL<0.5 dB

Wytrzymałość na rozciąganie:> 70N

Czas włączenia:> 600

Temperatura pracyPozycja pojedyncza (APC):-40°C do +85°C

Cechy

• Niska strata wstawienia, wysoka strata zwrotu
• MT-based Multi-Fiber Connector, 4,8Złącza i zestawy z łącznikami światłowodowymi 12, 24
• Ekonomiczne rozwiązanie dla masowego likwidacji włókien
• Zaprojektowane do zastosowań SM i MM o niskiej i standardowej stratze
• Dostępne opcje zaokrąglonego kable, owalnego kable i gołej wstążki
• Kodowane barwami obudowy dostępne do odróżnienia rodzaju włókna, rodzaju lakieru i/lub rodzaju złącza
• Dobry pod względem powtarzalności i wymiany

Zalety MPO/MTP Patch cable/trunk cable zazwyczaj obejmują:

• Wysokiej jakości kable MPO / MTP Patch / kable trunkowe są przedterminowane w fabryce, testowane i pakowane wraz z raportami z badań.
• Zmniejszenie objętości kabli MPO/MTP Kable patch/trunk mają bardzo małą średnicę, co zmniejsza objętość kabli i poprawia warunki klimatyzacji w centrach danych
• Oszczędność czasu ✓ Dzięki specjalnej konstrukcji plug and play, kable MPO/MTP Patch/trunk kable mogą być włączane i natychmiast podłączone.

Zastosowanie

Wszystkie złącza MTP OMC® pochodzą z firmy Senko/Nissin/Sumitomo.

• Aplikacja Data Center z środowiskiem o wysokiej gęstości
• Włókno optyczne do budynku
• Zastosowanie wewnętrznych złączy w sprzęcie włóknistym.

Opakowanie

Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.

Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

Opakowanie może być dostosowane.

Usługa OEM/ODM dla Ciebie

• Kolor kabla, słowo drukowane, materiał obudowy kabla, kolor złącza
• Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłki
• Różny poziom jakości.
