| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | HELLOSIGNAL® OR OEM |
| Minimalne zamówienie: | 50 SZT |
| Szczegóły pakowania: | 10 sztuk/plastikowa torba |
| Czas dostawy: | Zwykle 25 dni po otrzymaniu wpłaty. |
| Zasady płatności: | T/T |
| Możliwość Supply: | bez limitu |
| Durability: | <0.3dBtypical change, 200 matings | Zamienność: | ≤0,2 dB |
|---|---|---|---|
| Tensile strength: | >70N | Insert-pull Test: | Above 600 times, IL＜0.5dB |
| Operating Temperature (℃）: | -40 to + 85°C | ||
| High Light: | 24 włókna Kabel światłowodowy Mpo do Lc,wentylator 0 |
||
Patchcord światłowodowy 12F MPO(MTP)-MPO(MTP) jest przeznaczony do 40G QSFP+ SR4
Bezpośrednie połączenia optyczne 40G QSFP+ CSR4 i 100G QSFP28 SR4 i centrum danych o dużej gęstości
| Kodeks Syjonu | Opis Syjonu | |||||||

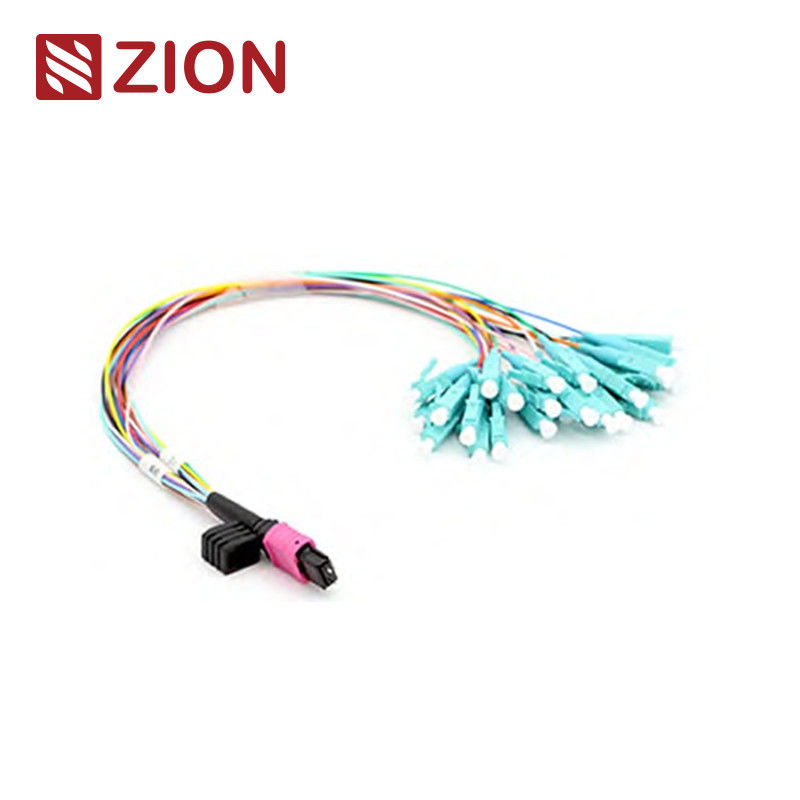

| ZCM26157X | 24F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | |||||||
| Złącze MTP jest rodzajem złącza światłowodowego.MTP (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MTP o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, stosowaniu światłowodów w budynkach oraz aplikacjach połączeń wewnętrznych wewnątrz optycznych urządzeń nadawczo-odbiorczych, takich jak urządzenie optyczne , 40G, 100G, QSFP+. | ||||||||
| Rozróżnia się typy złączy MTP zgodnie z przepisami IEC 61754-7: liczba żył (numer tablicy), główka męska (męska, żeńska), polaryzacja (PC lub APC). | ||||||||
| Kabel 24F MTP-LC/SC/FC/ST Fanout 0,9 mm jest przeznaczony do rozwiązania 100GBASE-SR10 CXP/CFP Interconnect, 100GBASE-LR4 i centrum danych o dużej gęstości.Jest zoptymalizowany pod kątem wysokiej gęstości 10/40/100G aplikacje centrum danych.Ten 24-włóknowy kabel wiązki przewodów służy do podłączenia (12) SFP + do panelu adaptera MTP i magistrali MTP. |
||||||||
| Kabel krosowy MTP (męski)-LC/SC/FC/ST Fan-out 0,9 mm 30 cm jest przeznaczony do kaset modułów MTP-LC LGX i jest zakończony złączem MTP i LC/SC/FC/ST na każdym końcu.Jest specjalnie zaprojektowany do krosowania światłowodów o dużej gęstości w centrach danych, które wymagają oszczędności miejsca i zmniejszenia problemów z zarządzaniem kablami. | ||||||||
Standard przemysłowy złączy:
| Złącze | Odniesienie | Szczegóły mieszkaniowe | ||||||
| Jednomodowy MTP | EIA/TIA-604-5 | SM APC: Zielone złącza + czarny boot (Standard Loss MTP) SM APC: żółte złącza + czarny bagażnik (bardzo niskie straty MTP) |
||||||
| Wielomodowy MTP | EIA/TIA-604-5 | OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MTP) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MTP) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MTP) |
||||||
| Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C | ||||||||
| Zgodny z 10G Fibre Channel | ||||||||
| 40G i 100G IEEE 802.3 |
Standard przemysłowy innych złączy:
| SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973. | ||||||||
| FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 i JIS C5973 | ||||||||
| ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 i JIS C5973 itp | ||||||||
| E2000: IEC61754-15 |
Dostępne dla
| G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM1 62,5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 |
Specyfikacje optyczne:
| Elementy specyfikacji. | Pojedynczy tryb (APC 8 stopni polerowany) | Wielomodowy (PC Flat Polish) | ||||||
| utrata wkładki (MTP) (IEC 61300-3-34) |
Standardowa strata:≤0,75dB (maks.), ≤0,50dB (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe) |
||||||
| Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
| Strata zwrotu (MTP) | ≥60dB(Polerowanie 8 stopni) | ≥25 dB | ||||||
| Strata powrotna (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| Trwałość | <0,3dBtypowa zmiana, 200 kojarzeń | |||||||
| Zamienność | ≤0,2 dB | |||||||
| Wytrzymałość na rozciąganie | >70N | |||||||
| Test wkładania i wyciągania | Powyżej 600 razy, IL＜0,5dB | |||||||
| Temperatura pracy (℃) | ·-40 do + 85°C | |||||||
Cechy:
| Niska strata wtrąceniowa, wysoka strata powrotna | ||||||||
| Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 8,12 i 24 | ||||||||
| Ekonomiczne rozwiązanie do masowego zakańczania światłowodów | ||||||||
| Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach | ||||||||
| Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy | ||||||||
| Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza | ||||||||
| Dobra powtarzalność i wymienialność |
Aplikacja:
| Wszystkie złącza MTP firmy OMC pochodzą od Senko/Nissin/Sumitomo.Kabel MTP-LC/SC/FC/ST Fanout 0,9 mm to rodzaj zespołów kabli o dużej gęstości, które są zwykle stosowane w trzech obszarach. | ||||||||
| Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia | ||||||||
| Światłowód do budynku | ||||||||
| Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym. |
Kabel Hot MPO–LC Fanout 0,9 mm firmy Zion Communication
| Kodeks Syjonu | Opis Syjonu | |||||||
| 7236031 | ZCM16117X | 8F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
| 7236032 | ZCM16127X | 12F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
| 7236033 | ZCM16157X | 24F MPO (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
| 7236034 | ZCM26117X | 8F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
| 7236035 | ZCM26127X | 12F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
| 7236036 | ZCM26157X | 24F MTP (męski) -LC Fan-out 0,9 mm 30-35 cm Kabel krosowy | ||||||
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
| Złącze | kanał światłowodowy | |||||||
Szczegóły materiału
Opakowania
| Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towarów.Pakowanie można dostosować. | ||||||||
Usługa OEM/ODM dla Ciebie
| 1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza | ||||||||
| 2. Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłkowe | ||||||||
| 3. Inny poziom jakości. |
