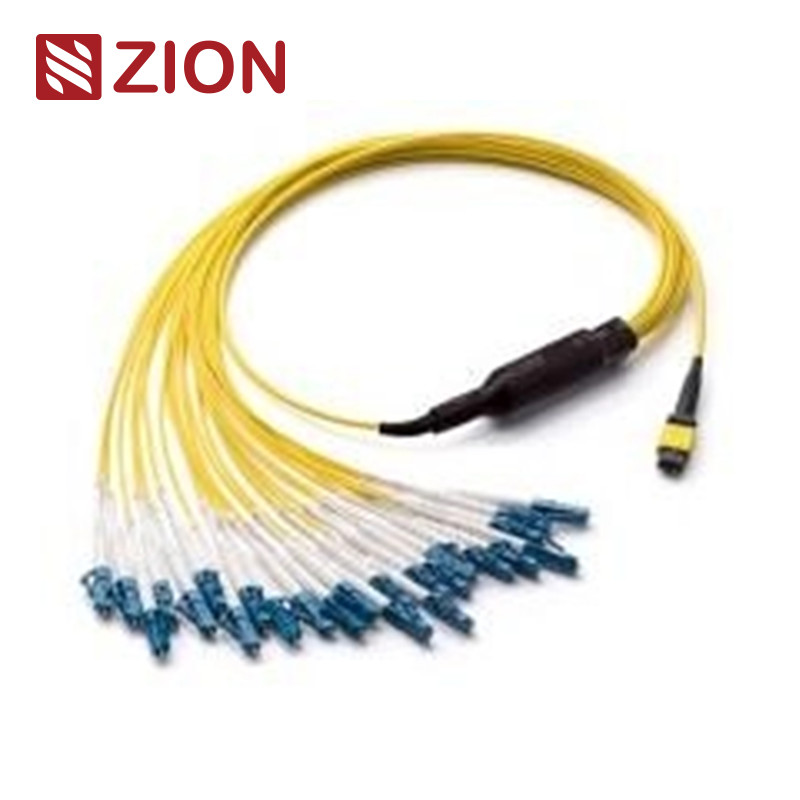

24F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
Kod Syjonu i opis
Kodeks Syjonu
Opis Syjonu
ZCM11A52HIAX
24F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
Złącze MPO jest rodzajem złącza światłowodowego.MPO (Multi-Fiber Push On) to wielordzeniowy typ złącza światłowodowego.System wstępnego łączenia włókien MPO o dużej gęstości jest obecnie stosowany głównie w zastosowaniach środowisk o dużej gęstości w centrach danych, zastosowaniu światłowodu w budynku oraz zastosowaniach połączeń wewnętrznych wewnątrz optycznego sprzętu nadawczo-odbiorczego, takiego jak urządzenie optyczne , 40G, 100G, QSFP+.
Typy złączy MPO rozróżnia się zgodnie z przepisami IEC 61754-7: liczba żył (numer tablicy), główka męska (Male, Female), polaryzacja (PC lub APC).
24 rdzenie MPO żeńskie do 12 LC Duplex (12xLC uniboot; 24 LC Simplex) 24F MPO- LC/SC/FC/ST Prosta wiązka Kable są zakończone złączami MPO i LC/SC/FC/ST na obu końcach.The 24 sztuki (12 sztuk dla LC uniboot; 24 LC Simplex) kable fanout są zoptymalizowane pod kątem bezpośredniego połączenia optyki 40G QSFP + PLR4 do 10G SFP + LR i zastosowań w centrach danych o dużej gęstości.mieć taką samą długość.Jest specjalnie zaprojektowany do krosowania światłowodów o dużej gęstości w centrach danych, które wymagają oszczędności miejsca i zmniejszenia problemów z zarządzaniem kablami.
24F MPO- LC/SC/FC/ST Prosta wiązka przewodów Przewody przeznaczone do rozwiązania połączenia 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 i centrum danych o dużej gęstości.Jest zoptymalizowany pod kątem zastosowań w centrach danych o dużej gęstości 10/40/100G.Ten 24-włóknowy kabel wiązki przewodów służy do podłączenia (12) SFP + do panelu adaptera MPO i magistrali MPO.
Standard przemysłowy złączy:
Złącze
Odniesienie
Szczegóły mieszkaniowe
MPO jednomodowy
IEC 61754-7
SM APC: Zielone złącza + czarny boot (Standard Loss MPO) SM APC: żółte złącza + czarny bagażnik (Super niska strata MPO)
Wielomodowy MPO
IEC 61754-7
OM1 i OM2 PC: Beżowe złącza + czarny boot (Standard Loss MPO) OM3 i OM4 PC: złącza Aqua + czarny rozruch (standardowy i bardzo niski poziom strat MPO) OM3 i OM4 PC: złącza Heather Violet + czarny boot (standardowa strata MPO)
Spełnia normę IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Zgodność z TIA-604-5(FOCIS5) Okablowanie strukturalne zgodnie z TIA-568-C
Zgodny z 10G Fibre Channel
40G i 100G IEEE 802.3
Standard przemysłowy innych złączy:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 i JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 i JIS C5973.
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 i JIS C5973
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 i JIS C5973 itp
Standardowa strata:≤0,6 dB (maks.), ≤0,50 (typowe) Super niska strata:≤0,35dB (maks.), ≤0,20dB (typowe)
Straty wtrąceniowe (LC/SC/FC/ST) (IEC 61300-3-6)
≤0,3dB
≤0,3dB
Strata zwrotu (MPO)
≥60dB(Polerowanie 8 stopni)
≥25 dB
Strata powrotna (LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
Trwałość
Typowa zmiana <0,3dB, 200 kojarzeń
Zamienność
≤0,2 dB
Test wkładania i wyciągania
500 razy, IL<0,5dB
Wytrzymałość na rozciąganie
>70N
Temperatura pracy (℃)
·-40 do + 85°C
Cechy:
Niska strata wtrąceniowa, wysoka strata powrotna
Złącze wielowłóknowe oparte na MT, zakończenia i zespoły złączy światłowodowych 4,8,12 i 24
Ekonomiczne rozwiązanie do masowego zakańczania światłowodów
Zaprojektowany do zastosowań SM i MM o niskich i standardowych stratach
Dostępne opcje wzmocnionego kabla okrągłego, kabla owalnego i gołej taśmy
Obudowy kodowane kolorami w celu rozróżnienia rodzaju włókna, rodzaju polerowania i/lub klasy złącza
Dobra powtarzalność i wymienialność
Zalety kabla krosowego / magistrali MTP / MPO ogólnie obejmują:
Wysoka jakość — kable krosowe MTP/MPO są fabrycznie zakończone, przetestowane i zapakowane wraz z raportami z testów.Raporty te służą jako długoterminowa dokumentacja i kontrola jakości.
Zmniejszanie objętości kabli — MTP/MPO Kable krosowe/trunkowe mają bardzo małe średnice, co zmniejsza objętość kabli i poprawia warunki klimatyzacji w centrach danych
Oszczędność czasu — dzięki specjalnej konstrukcji typu „podłącz i używaj” kable krosowe/tunkowe MTP/MPO można podłączyć i natychmiast podłączyć. To znacznie pomaga skrócić czas instalacji.
Aplikacja:
24F MPO- LC/SC/FC/ST Prosta wiązka przewodów Przewody przeznaczone do rozwiązania połączenia 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 i centrum danych o dużej gęstości.Jest zoptymalizowany do zastosowań w centrach danych o dużej gęstości 10/40/100G. Ten 24-włóknowy kabel wiązki przewodów służy do podłączenia (12) SFP + do panelu adaptera MPO i magistrali MPO
Wszystkie złącza MPO firmy OMC pochodzą od Senko/Nissin/Sumitomo.Patchcord światłowodowy MPO to rodzaj zespołów kabli o dużej gęstości, które są zwykle stosowane w trzech obszarach.
Aplikacja Data Center ze środowiskiem o wysokim stopniu zagęszczenia
Światłowód do budynku
Zastosowanie złącza wewnętrznego w sprzęcie światłowodowym.
Zasady nazewnictwa i informacje o potwierdzeniu zamówienia:
Hot MPO-LC Prosta wiązka kabli firmy Zion Communication
Kodeks Syjonu
Opis Syjonu
7236037
ZCM11A12HIAX
8F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236038
ZCM11A22HIAX
12F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236039
ZCM11A52HIAX
24F MPO SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236040
ZCM11A17HAAX
8F MPO OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236041
ZCM11A27HAAX
12F MPO OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236042
ZCM11A57HAAX
24F MPO OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236043
ZCM11A18HMAX
8F MPO OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236044
ZCM11A28HMAX
12F MPO OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236045
ZCM11A58HMAX
24F MPO OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236046
ZCM21A12HIAX
8F MTP SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236047
ZCM21A22HIAX
12F MTP SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236048
ZCM21A52HIAX
24F MTP SM Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236049
ZCM21A17HAAX
8F MTP OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236050
ZCM21A27HAAX
12F MTP OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236051
ZCM21A57HAAX
24F MTP OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236052
ZCM21A18HMAX
8F MTP OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236053
ZCM21A28HMAX
12F MTP OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
7236054
ZCM21A58HMAX
24F MTP OM4 Światłowody MPO-LC 2,0 mm Prosta wiązka Kable
Złącze
kanał światłowodowy
Trzy metody połączenia pomagają zachować właściwą polaryzację MTP/MPO
MPO –24 x LC Struktura Simplex-Typ 1
MPO ––12 x LC Struktura Duplex-Typ 2-Typ A
MPO –12 x LC Struktura dupleksowa-Typ 2-Typ B
MPO –12 x LC Struktura Duplex-Typ 2-Typ C
MPO –Polaryzacja dla MPO –12 x Uniboot LC struktura-Typ 3
Szczegóły materiału
Opakowania
Ten łatwy do pobrania i dobrze chroniony pakiet kabla światłowodowego został oznakowany i oznaczony przez OMC jako domyślny. Standardowy rozmiar kartonu: 34*22*15 cm;44*34*24 cm;54*39*34 cm.Który karton należy zastosować, zależy od ilości towarów.Pakowanie można dostosować.
Usługa OEM/ODM dla Ciebie
1. Kolor kabla, nadruk, materiał płaszcza kabla, kolor złącza
Niskie straty wtrąceniowe · Szerokie pasmo przenoszenia · Wysoka izolacja kanałów 1,02±0,05 mm HDPE · Wysoka stabilność i niezawodność Modyfikowany polietylen · Bez epoksydów na ścieżce optycznej Folia PET
