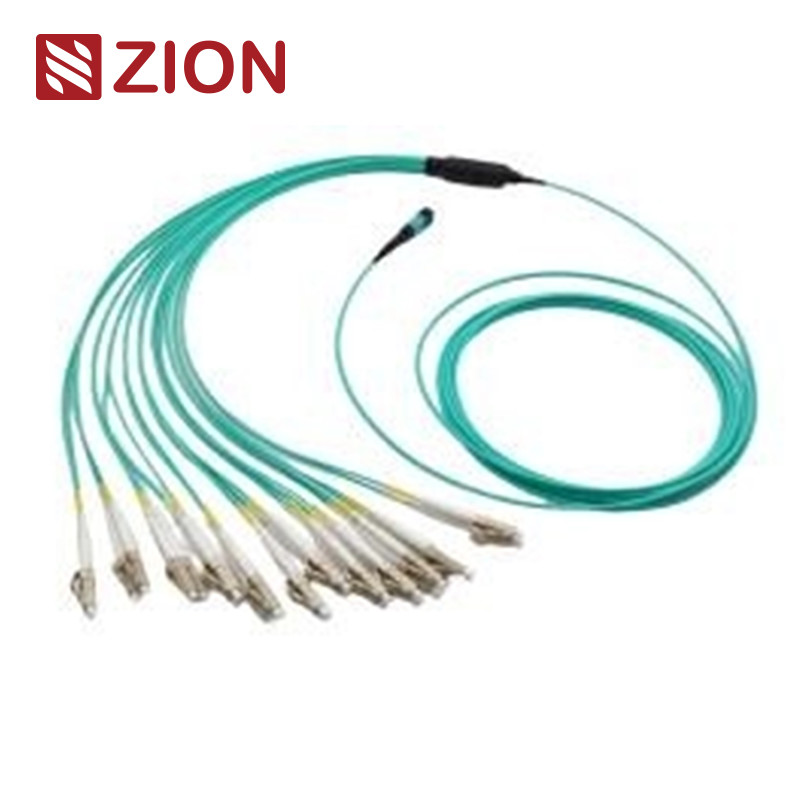

8 włókien MPO TO LC OM3 Światłowody MPO-LC 2,0 mm Prosta wiązka kabli

Kod Ziona i opis

Kod Zion: ZCM11A17HAAX

Opis:

W sprawieZCM11A17HAAXjest8F MPO OM3 Włókno optyczne MPO-LC 2,0 mm kablówki, wykorzystywane głównie do danych o dużej gęstości

aplikacje centralne, połączenia budowlane światłowodowe i połączenia wewnętrzne w sprzęcie nadajnika optycznego, takim jak QSFP+ i 10G

Optyka SFP+ LR.

Kluczowe cechy

• MPO (Multi-Fiber Push On)łącznik: łącznik światłowodowy o dużej gęstości, powszechnie stosowany w centrach danych i sieciach optycznych.
• Rodzaj włókna: 8 włókien MPO do 4xLC uniboot lub simplex (4xLC) kabli rozruchowych.
• WydajnośćOptymalizowane dla:40G QSFP+ PLR4 do 10G SFP+ LRoptyczne bezpośrednie połączenie, eliminujące potrzebę paneli patch lub

pośrednie tułowia.

• Projekt: Przewody o prostych pasach z niską stratą wstawienia i wysoką stratą zwrotu, zapewniające wysoką wydajność i niezawodność.
• Wnioski: Idealny do bezpośrednich połączeń w centrach danych, eliminując bałagan i poprawiając zarządzanie kablami.
• Zgodność z normami:
  • SpotkaniaIEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5), orazTIA-568-Cstandardów.
  • 10G Fiber Channel i40G, 100G IEEE 802.3- Zgadza się.
• Specyfikacje złącza:
  • MPO (Singlemode)łączniki: zielone dla MPO o standardowych straty i żółte dla MPO o bardzo niskich straty.
  • MPO Multimode (PC)łączniki: Aqua dla OM3 i OM4, Heather Violet dla OM3 i OM4 PC.

Połączenia Standard przemysłowy

• MPO SingleMode: IEC 61754-7 (SM APC: zielone złącza + czarny but / SM APC: żółte złącza + czarny but)
• MPO Multimode: IEC 61754-7 (OM1 i OM2 PC: łączniki beżowe + czarny but, OM3 i OM4 PC: łączniki Aqua + czarny but)
• Pozostałe złącza: SC, LC, FC, ST i E2000 spełniają odpowiednie normy przemysłowe (TIA/EIA, FOCIS3, FOCIS10, GR-326 itp.).

Specyfikacje optyczne

• Utrata wstawienia:
  • Standardową stratę MPO (singlemode) ≤0,75 dB, bardzo niską stratę ≤0,35 dB
  • LC/SC/FC/ST ≤ 0,3 dB
• Strata zwrotu:
  • MPO ≥ 60 dB (Singlemode), LC/SC/FC/ST APC ≥ 60 dB, UPC ≥ 50 dB
• Trwałość:
  • Mniej niż 0,3 dB zmiany po 200 parzeniach, z 500 cyklami wprowadzenia-wyciągania.
  • Wytrzymałość na rozciąganie > 70N.
• Temperatura pracy: -40°C do +85°C

Zalety

• Wysoka jakość: Fabrycznie przygotowane, przetestowane i pakowane z raportami z badań do kontroli jakości.
• Oszczędność przestrzeni: Małe kable o średnicy, które zmniejszają objętość i poprawiają wydajność klimatyzacji w centrach danych.
• Oszczędność czasu: Projekt typu plug-and-play umożliwia szybką instalację bez konieczności stosowania dodatkowych płyt patch.

Wnioski

• Wysoka gęstość błonnika w centrach danych.
• Bezpośrednie połączeniaQSFP+ do SFP+Optykę, uproszczenie i optymalizacja połączeń sieciowych dużych prędkości.
• Połączenia światłowodowe w budynkach i między urządzeniami światłowodowymi do użytku wewnętrznego.

Zasady nadawania nazw i informacje dotyczące potwierdzenia zamówienia:

Gorące kabły napędowe MPO-LC

• 7236037 ZCM11A12HIAX: 8F MPO SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236038 ZCM11A22HIAX: 12F MPO SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236039 ZCM11A52HIAX: 24F MPO SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236046 ZCM21A12HIAX: 8F MTP SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236047 ZCM21A22HIAX: 12F MTP SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236048 ZCM21A52HIAX: 24F MTP SM Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym
• 7236053 ZCM21A28HMAX: 12F MTP OM4 MPO-LC 2,0 mm Kable z włóknem optycznym
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Włókno optyczne MPO-LC 2,0 mm Kable z napędem prostym

Kanał włókna łącznikowego

Trzy metody łączenia pomagają zachować właściwą polaryzację MTP/MPO

MPO ¢8 x LC Struktura prostokątna - typ 1

MPO ¢4 x LC Duplex konstrukcja typu 2

MPO ¢4 x Uniboot LC konstrukcja typu 3

Szczegóły dotyczące materiału

Opakowanie

Ten łatwo dostępny i dobrze chroniony kabel optyczny został oznaczony przez OMC jako domyślny.

Standardowy rozmiar kartonu: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

Opakowanie może być dostosowane.

Usługa OEM/ODM dla Ciebie

• Kolor kabla, słowo drukowane, materiał obudowy kabla, kolor złącza
• Etykieta OEM, pierścień identyfikacyjny, etykieta kabla,pudełko, znaki wysyłki
• Różny poziom jakości.
